| AAM-N-4 オリオール | |
|---|---|
 | |
| タイプ | 空対空ミサイル |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用中 | 1950–1955 |
| 使用者 | アメリカ海軍 |
| 生産履歴 | |
| 設計 | 1947 |
| メーカー | マーティン |
| 仕様 | |
| 質量 | 1,500ポンド（680kg） |
| 長さ | 11フィート7インチ（3.53メートル） |
| 直径 | 11インチ（280 mm） |
| 翼幅 | 3 フィート 2.8 インチ (0.986 メートル) |
| 弾頭 | 高性能爆薬 |
| 弾頭重量 | 25ポンド（11kg） |
運用 範囲 | 10マイル（16 km） |
| 飛行高度 | 発射時の最大距離は10マイル（16 km） |
| 最高速度 | マッハ2.5 |
ガイダンス システム | アクティブレーダーホーミング |

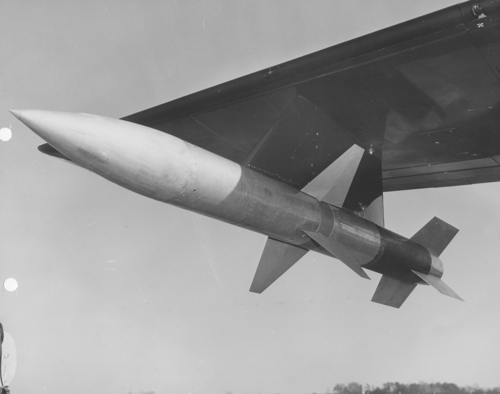

AAM -N-4 オリオールは、グレン・L・マーティン社がアメリカ海軍向けに開発した初期のアメリカ製空対空ミサイルである。艦載機からの発射用に設計されたが、このミサイル計画は飛行試験が始まる前に中止され、生産されたミサイルは試験機として利用された。
設計と開発
AAM-N-4 オリオールの開発は、1947年に米国海軍兵器局がグレン・L・マーティン社に開発契約を授与したときに始まりました。この契約は、アクティブレーダーホーミングを使用して発射して忘れる操作を行い、[2]航空母艦から運用する航空機から発射する大型空対空ミサイルの開発でした。[3]オリオールはロケット[4]またはロケットラムジェット推進システムを使用することが意図されていました。兵器の想定射程は20マイル (32 km) でしたが、[5]テストでは約10マイル (16 km) の射程に制限されていました。[3]発射準備が整ったミサイルの重量は1,500ポンド (680 kg) で、[6]飛行制御のためにミサイルの中央部と尾部に十字形のフィンを使用しました。 [7]飛行速度は当初マッハ3以上になる予定でした。[8]
1948年、オリオール契約は実用ミサイル開発プロジェクトではなく誘導開発プログラムとして再定義された。試験機製造プログラムは研究開発目的で1950年に再開され、[9]ミサイルはRTV-N-16に再指定された。[3]その後まもなく、カリフォルニア州ポイント・マグーの海軍航空ミサイル試験センターで飛行試験が開始され、1953年まで試験は継続され、プログラム全体で56回の飛行試験が実施された。[9]完成したミサイルはマッハ2.5の速度が出せることが証明された。[7]オリオールプログラムは1953年末に終了した。[10]
参考文献
引用
- ^ ガンストン1979、221ページ。
- ^ フリードマン1982年、150ページ。
- ^ abc パーシュ 2005
- ^ ヘイリー1959年、130ページ。
- ^ ペック1950、264ページ。
- ^ ボウマン1957年、169ページ。
- ^ ヘムシュ 1992、p.17より。
- ^ 「航空機の武装、第2部：ミサイルと発射体」Flight International、1955年1月28日、118ページ。
- ^ USPMTC 1989、p.52-53より
- ^ フェイヒー1958年、32ページ。
文献
- ボウマン、ノーマン・ジョン（1957年）。ロケットと誘導ミサイルのハンドブック。シカゴ：ペラスタジアムプレス。ASIN B0007EC5N4 。
- フェイヒー、ジェームズ・チャールズ（1958年）。『米国艦隊の船舶と航空機（第7版）』ワシントンDC：船舶・航空機出版社。ISBN 9780870216466。
- フリードマン、ノーマン（1982年）。『米国海軍兵器：1883年から現在まで米国海軍が使用したすべての銃、ミサイル、機雷、魚雷』。メリーランド州アナポリス：海軍研究所出版。ISBN 978-0-87021-735-7。
- ガンストン、ビル（1979年）。『世界のロケットとミサイルの図解百科事典』ロンドン：サラマンダー。ISBN 978-0861010295。
- ヘイリー、アンドリュー・ギャラガー (1959)。ロケットと宇宙探査。プリンストン、ニュージャージー州: D. ヴァン・ノストランド社。ASIN B000GB0580 。
- ヘムシュ、マイケル (1992)。戦術ミサイルの空気力学: 一般的な話題。宇宙航行学と航空学の進歩。バージニア州レストン: アメリカ航空宇宙学会。ISBN 978-1563470158。
- ニコルズ、ジーナ（2011年）。『ポイント・マグーの海軍』。サウスカロライナ州チャールストン：アルカディア出版。ISBN 978-0-7385-7532-2。
- Parsch, Andreas (2005)。「Martin AAM-N-4 Oriole」。米国軍用ロケットおよびミサイルのディレクトリ、付録 1: 初期のミサイルとドローン。designation-systems.net。2013年1 月 21 日閲覧。
- ペック、ジェームズ LH (1950 年 1 月)。「How Fast Can We Fight?」。ポピュラーメカニクス。94 ( 6 )。シカゴ: ポピュラーメカニクス社。2013年1 月 21 日閲覧。
- アメリカ海軍太平洋ミサイル試験センター (1989)。『挑戦の日々、変化の年月: 太平洋ミサイル試験センターの技術史』ワシントン、CC: 政府印刷局。ASIN B000S75AFK 。
