1N4148信号ダイオード

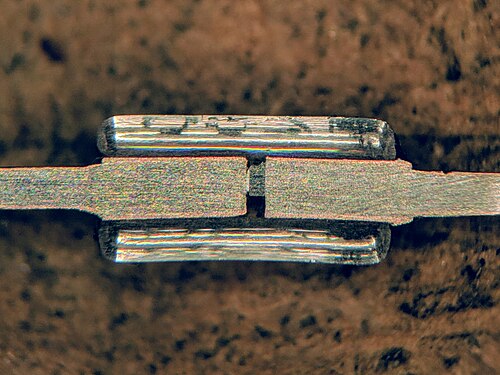

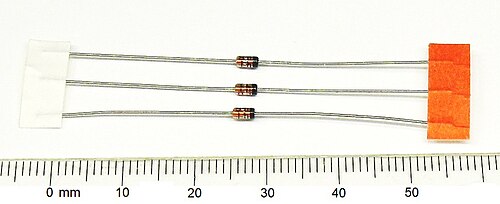

1N4148は標準的なシリコンスイッチング信号ダイオードです。信頼性の高い仕様と低コストのため、最も普及しており長寿命なスイッチングダイオードの一つです。その名称はJEDEC 規格に準拠しています。1N4148は、最大約100MHzまでのスイッチング用途に適しており、逆回復時間は4ns以下です 。

テキサス・インスツルメンツは1960年に1N914ダイオードを発表した。^{[ 1 ]}テキサス・インスツルメンツは遅くとも1961年にはJEDECに登録し、同年には11社のメーカーが二次供給元となった。 ^{[ 2 ]}

1N4148は、軍事および産業用途向けのシリコンスイッチング信号ダイオードとして1968年にJEDECに登録されました。 ^{[ 3 ]} 多くのメーカーがこれを二次供給しており、テキサス・インスツルメンツは1966年10月のデータシートに自社バージョンのデバイスを掲載しています。^{[ 4 ]}

1N914と1N4148は、低電流アプリケーションで根強い人気を誇っています。^{[ 5 ]}

最も一般的な量産型スイッチングダイオードである1N4148は、旧型の1N914に取って代わりました。これらは互換性があり、相互に参照交換可能です。主な違いはリーク電流仕様ですが、現在ではほとんどのメーカーが共通の仕様を記載しています。たとえば、Vishayは両方の部品で同じリーク電流を記載しています。^{[ 6 ] [ 7 ]}

•  -20  V、25℃で25 nA
• -75 V、25℃で5  μA
•  -20  V、150℃で50 μA

仕様

絶対最大定格（ストレス定格、推奨定格についてはデータシートを参照）^{[ 10 ]}

• V _RRM = 100  V  （最大反復逆電圧）
• I _O = 200  mA  （平均整流順方向電流）
• IF = 300 mA ₍直流順方向電流)
• I _f = 400  mA  （繰り返し発生するピーク順方向電流）
• I _FSM = 1秒パルス幅 で1A 、1μsパルス幅で4A （非反復ピーク順方向サージ電流）

電気的および熱的特性^{[ 10 ]}

• V _F = 1  V、10  mA (最大順方向電圧) ^{[ 22 ]}
• V _R =  5  μAで75 V、 100 μAで100 V  （最小降伏電圧および逆方向漏れ電流）
• t _rr = 4  ns（最大逆回復時間）
• P _D = 500  mW（最大消費電力）

• 1N400x 整流ダイオード
• 1N58xx ショットキーダイオード
• ダイオードロジック

歴史データブック

• トランジスタおよびダイオードデータブック、1100ページ、1970年、フェアチャイルド・セミコンダクター社。
• ダイオードデータブック、210ページ、1978年、フェアチャイルド・セミコンダクター社。
• 整流器およびツェナーダイオードのデータブック、508ページ、1988年、モトローラ。
• 整流器デバイスデータブック、410ページ、1995年、モトローラ。
• トランジスタおよびダイオードデータブック、1258ページ、1973年、テキサス・インスツルメンツ。

• 1N4148：あらゆる場所で使われるようになった信号ダイオード
