配線図

配線図は、電気回路を簡略化した従来の図で表現したものです。回路のコンポーネントを簡略化した形で示し、デバイス間の電源と信号の接続を示します。

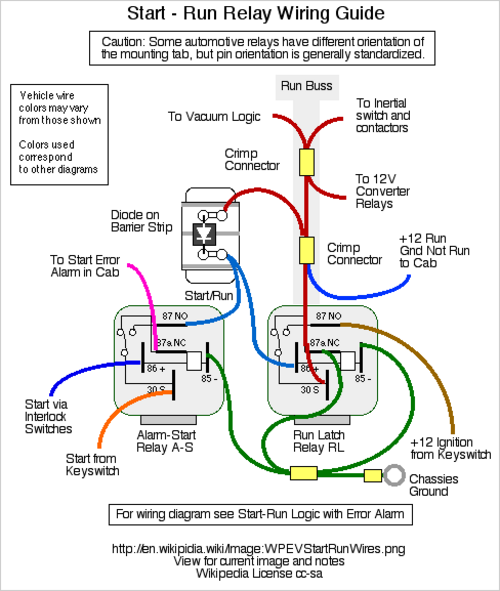

配線図は通常、デバイスの構築や保守に役立つように、デバイスとデバイス上の端子の相対的な位置と配置に関する情報を提供します。これは、図上のコンポーネントの相互接続の配置が、完成したデバイス内のコンポーネントの物理的な位置に対応しない回路図とは異なります。絵図では物理的な外観の詳細が表示されますが、配線図では、物理的な外観よりも相互接続を強調するために、より記号的な表記法が使用されています。

配線図は、問題のトラブルシューティングや、すべての接続が確立され、すべて揃っていることを確認するためによく使用されます。

建築配線図は、 建物内のコンセント、照明、および常設電気設備のおおよその位置と相互接続を示します。特定のコンセントまたは器具が共通回路上にある必要がある場合は、相互接続配線経路がおおよそ示されることがあります。

配線図では、配線デバイスに標準の記号が使用されていますが、これは通常、回路図で使用される記号とは異なります。電気記号は、何かを設置する場所だけでなく、設置するデバイスの種類も示します。たとえば、天井面照明は 1 つの記号で示され、天井埋め込み型照明は別の記号で示され、表面蛍光灯は別の記号で示されます。スイッチの種類ごとに異なる記号があり、さまざまなコンセントにもそれぞれ異なる記号があります。煙探知器、ドアベルのチャイム、サーモスタットの場所を示す記号があります。大規模なプロジェクトでは、たとえばデバイスが接続されるパネル ボードと回路を示すために、またその場所に設置される複数の種類の器具のどれを識別するために、記号に番号が付けられることがあります。

住宅を公共の電気供給システムに接続することを承認するために、電気検査当局から一連の配線図の提出を求められる場合があります。

配線図には、回路ブレーカーパネルボードのパネルスケジュールや、火災警報器や閉回路テレビなどの特殊サービスやその他の特殊サービスのライザー図も含まれます。
