窓検出器

ウィンドウ検出器回路は、ウィンドウコンパレータ回路またはデュアルエッジリミット検出器回路とも呼ばれ、未知の入力が2つの正確な基準しきい値電圧の間にあるかどうかを判断するために使用されます。^{[1] 2つの}コンパレータを使用して過電圧または低電圧を検出します。^[2]

各コンパレータは、2つの基準電圧（通常は上限と下限）のいずれかに対して共通の入力電圧を検出します。^[3] ANDなどの論理ゲートの後ろの出力は、上限基準と下限基準の間のいわゆる「ウィンドウ」の範囲内で入力を検出します。

窓検出器は、産業用警報装置、レベルセンサーおよび制御、デジタルコンピュータ、生産ラインテストに使用されます。^[要出典]

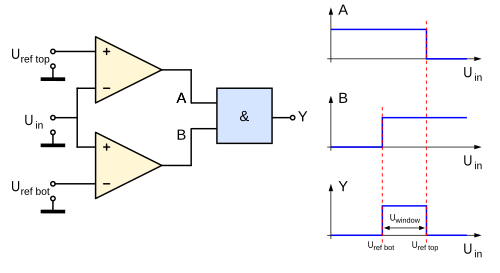

U _{in がU refbot}より大きく、U _{in がU reftop}より小さい場合、両方のコンパレータの出力は論理ハイにスイングし、AND ゲート出力をオンにします。

• コンパレータ
• オペアンプ
• 555 タイマー IC

• ティーツェ、ウルリッヒ。シェンク、クリストフ (1993)。ハルブライター・シャルトゥング技術（第 10 版）。スプリンガー。 190–191ページ。ISBN 3-540-56184-6。
