ウェスタンユニオンスプライス

ウェスタンユニオンスプライスまたはラインマンスプライスは、19世紀に電信が導入された際に開発され、ウェスタンユニオン電信会社にちなんで名付けられた電気ケーブルの接続方法です。^{[3] [4]この方法は、ケーブルに}負荷がかかる可能性がある場合に使用できます。ラッピングパターンの設計により、導体が互いに引っ張られるため、接続部が締まります。^[5]

1915年、実用電気配線では、この接続法は実際の電気配線作業において「これまでで最も広く使用されている接続法」であると説明されました。^[1] NASAは、 1998年に初めて発行された技術標準「ケーブル、ハーネス、配線の圧着、相互接続に関する作業標準」にこの接続法を含めました。 ^{[6] [4]}

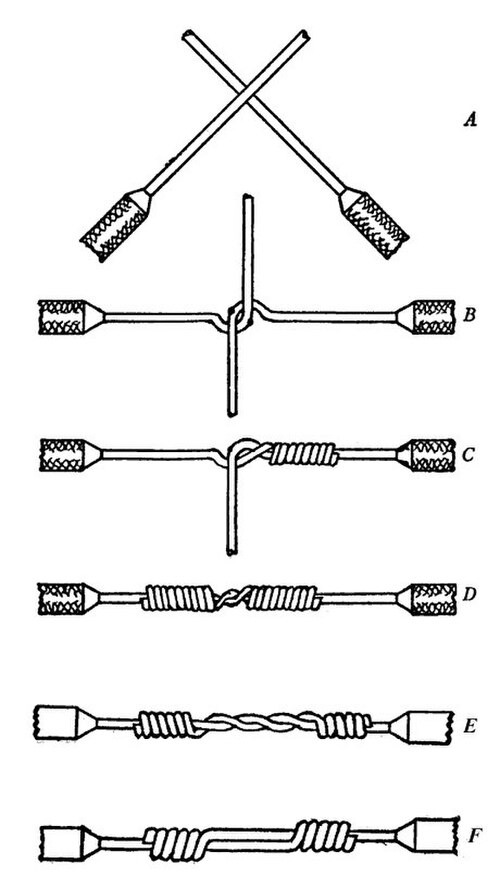

1915 年の教科書「Practical Electric Wiring」には、Western Union のスプライスの構造、つまりショート タイとロング タイについて説明されています。ショート タイ スプライスは、一対のワイヤからそれぞれ数インチの絶縁体を剥がし、図 A に示すようにワイヤを左右に交差させて形成されます。次に、2 本のワイヤの交差点を持ち、右側のワイヤの先端を作業者に引き、左側のワイヤの先端を作業者から遠ざけることで、フック状の十字 (図 B) が形成されます。このとき、先端は図に示すように垂直に向けられます。^[1]次に、ワイヤを交差点の左側でペンチで持ち、作業者から遠ざけるようにワイヤの先端を巻き続け、コア ワイヤと前の各ツイストにぴったりと合う 5～6 回のツイストを作成して、右側のスプライスを形成します。^[1] NASA は、「隣接する巻きの間に隙間がないようにしっかりと」することを推奨しています。^[5]次に、ワイヤを再びペンチで持ちますが、最初にねじった部分で交差点の右側に置き、残りのワイヤの先端を作業者に向かって5～6回しっかりとねじって左側のスプライスを形成します。^[1]次に、スプ​​ライスワイヤの端を必要に応じてトリミングし、スプライスをはんだ付けしたり、（たとえば、熱収縮チューブで）覆ったりします。^[5]

『実用電気配線』では、スプライスには「ショートタイ」（図のD部分）と「ロングタイ」（図のEまたはF部分）の2つのバリエーションがあり、後者の例では「巻き付けの間にねじれがあり、はんだがワイヤの間を通過する可能性が高くなる」と説明されている。この本では、はんだ付けが意図されているスプライスにはロングタイのバリエーションの方が適していると示唆されている。しかし、これはNASAのテストによって裏付けられていなかった。^{[1] [7]}

NASAのテストにははんだ付けが含まれており、はんだ付け端子に関する組織の標準操作手順（NASA-STD-8739.3）に従って実行されました。この手順には、「適切な絶縁間隔」、しっかりとした巻き付け、はんだからの突出を防ぐためのワイヤ端のトリミング、完成した接続部と露出した金属すべてを覆うための透明または半透明の熱収縮シールによるオーバースリーブなど、いくつかの特定の要件が含まれています。^[7]

NASA は、短いタイと長いタイの両方のバリエーションがはんだ付け時に強力であることを発見しました。スプライスは、 16 および 22アメリカン ワイヤ ゲージワイヤで引張強度(「引っ張り」) テストで検査されました。ウェスタン ユニオン スプライスの短いタイ バリエーションでさえ、はんだ付け後に良好な性能を示しました。テスト スプライスは、スプライス部分で破損することはなく (代わりに、スプライス領域の外側で破損しました)、NASA は「スプライス部分のはんだ接続は、スプライスされていないワイヤと同等かそれ以上の強度がある」と結論付けました。^{[5] [7]}
