ロータリーフィーダー

ロータリー フィーダーは、ロータリー エアロックまたはロータリー バルブとも呼ばれ、バルクまたは特殊材料処理システムのコンポーネントとして、工業および農業用途で一般的に使用されています。ロータリー フィーダーは主に、ホッパー/ビン、レシーバー、サイクロンから圧力または真空駆動の空気輸送システムにバルク固体材料を排出するために使用されます。ロータリー フィーダーのコンポーネントには、ローター シャフト、ハウジング、ヘッド プレート、パッキング シール、ベアリングなどがあります。ローターには鋳造または溶接された大きな羽根があり、通常は小型の内燃機関または電気モーターによって駆動されます。

ロータリーエアロックフィーダーは、乾燥した流動性の粉末、顆粒、結晶、またはペレットが使用されるあらゆる産業で幅広く使用されています。代表的な材料には、セメント、鉱石、砂糖、鉱物、穀物、プラスチック、粉塵、フライアッシュ、小麦粉、石膏、石灰、コーヒー、シリアル、医薬品など があります。

このタイプを必要とする業界には、セメント、アスファルト、化学、鉱業、プラスチック、食品などがあります。

ロータリーフィーダーは、木材、穀物、食品、繊維、製紙、タバコ、ゴム、塗料産業における汚染制御用途に最適です。標準シリーズは、高温や異なる圧力差があっても、集塵機やサイクロン分離機の下で動作します。

ロータリーバルブには、角型または円形の入口および出口フランジがあります。ハウジングは、シート材または鋳造で製造できます。一般的な材料は、鋳鉄、炭素鋼、304 SS、316 SS、およびその他の材料です。ロータリーエアロックフィーダーは、標準モデルとヘビーデューティーモデルで提供されることが多く、違いはヘッドプレートとベアリングの構成です。ヘビーデューティーモデルは、ベアリングがヘッドプレートから離れた位置にあるアウトボードベアリングを使用します。ハウジングの入口と出口の構成は、ドロップスルーまたはサイドエントリと呼ばれます。ハウジングの内側表面にハードクロムやセラミックメッキを施すなど、さまざまな摩耗保護が利用できます。グリースとエアパージのフィッティングは、パッキンシールに汚染物質が入らないようにするために提供されることがよくあります。

エアロック型ロータリーバルブは、処理施設内で火災や爆燃が発生した場合に遮断装置として機能します。消火はできませんが、空気と材料の流れを遮断することで、搬送ラインの下流への炎の広がりを遅らせたり防いだりすることができます。^[2]

NFPAは、遮断装置として適切に機能するために、ロータリーエアロックバルブに、ローターとハウジング間の0.0079インチのクリアランス、特定の構造材料、8枚以上のローターベーンなどの特定の機能を要求しています。^[3]

• 回転式エアロック

ロータリー エアロック フィーダーの基本的な用途は、エアロックの移行ポイントとして、異なる圧力のコンポーネント間で材料の流れを維持しながら、加圧システムを空気やガスの損失から保護することです。この用途は、フィルター、ロータリー バルブ、サイクロン集塵機、ロータリー エアロック ストレージ デバイスの重力排出から、希薄相および連続濃密相空気輸送システム用の精密フィーダーまで、さまざまなエアロック アプリケーションに適しています。(詳細については、「輸送システムでのエアロックの仕組み」を参照してください。)

• ロータリーバルブ

ロータリーエアロックフィーダー/ロータリーエアロックバルブは、空気輸送システム、粉塵制御装置、および容積式供給制御に使用されます。

• 容積式フィーダー

ロータリーエアロックバルブは、容器、ホッパー、サイロから搬送システムや処理システムに正確な流量で材料を計量供給するための容積式フィーダーとしても広く使用されています。

エアロックの用途には、フィルターの重力排出、ロータリーバルブ、サイクロン集塵機、ロータリーエアロック収納装置のほか、希薄相および連続濃相空気輸送システム用の精密フィーダーなどがあります。

ARF は、供給される材料の自然な流れと調和して動作する、バルク材料用の可変速度回転フィーダーです。回転部材と可動ゲートを使用する ARF は、材料固有の安息角に基づいて材料の流れ量を制御します。回転速度と可動ゲートの位置により、材料の一貫した供給が実現します。ドラムの回転により、材料の流れを遅らせることなく材料を穏やかに供給でき、サージ負荷、製品の劣化、粉塵の発生を最小限に抑え、材料の流れの均一性を維持できます。

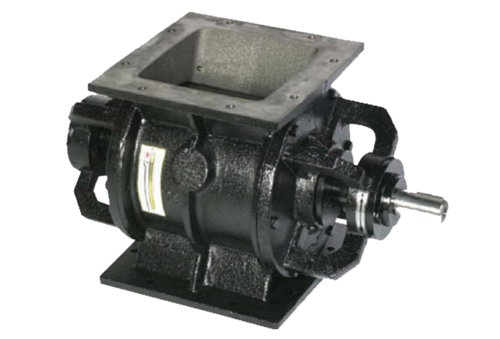

ドロップスルー ロータリー エアロック フィーダーは、汚染物質や研磨剤をインボード ベアリング スタイルで処理できない、アウトボード ベアリング スタイルのユニットを必要とする過酷な用途向けに設計されています。アウトボード ベアリング フィーダーは、単純な集塵機で発生する大きな摩耗や過度の摩耗のために、より効果的なシールが必要となる高温の高圧空気輸送システムでの使用向けに設計されています。

ブロースルー ロータリー エアロック フィーダーは、食品、穀物、化学薬品、製粉、製パン、プラスチック、製薬業界の空気輸送アプリケーションに最適です。ブロースルー エアロックは、薄型で大容量です。高圧差圧一体型取り付け脚と、競争力のあるユニットの改造が可能です。ブロースルー バルブは、10 ベーン オープンエンド ローター、アウトボード ベアリング、交換可能なシャフト シールで使用できます。

ロータリーエアロックフィーダーは、空気輸送ラインに材料を投入するためによく設置されます。その結果、輸送ラインから来る大量のガスが、バルブの回転とローターとステーターの間の漏れによって上流に運ばれます。機能的なシステムと材料の良好な流れを確保するために、フィルターを備えた小さなホッパーがフィーダーに接続されることがよくあります。そうすることで、空気が排出され、製品がバルブに送られます。^[4]

イージークリーン シリーズの回転式フィーダーは、素早く簡単に分解でき、工具の使用やサービスからの取り外しなしで、最小限の時間で徹底的に素早く洗浄、消毒、検査、またはメンテナンスできるため、ダウンタイムが短縮され、システムの生産性が向上します。工具なしでの再組み立ては数分で完了します。内部クリアランスは毎回自動的に再確立されます。

クリーンインプレースロータリー フィーダーは、交差汚染が大きな懸念事項であり、クリーンアウトのための長時間のシャットダウンがコスト的に負担になる場所向けに設計された特殊用途のバルブで、乳製品、製薬業界、食品、ベーキング、化学、プラスチック、ペイント、粉体塗装工場に適しています。

サイクル間で定期的な洗浄が必要な、異なる色の樹脂を扱うバッチ混合システムに最適です。

フィルター バルブは、軽量の集塵機アプリケーション向けに設計された低コストのソリューションです。

このタイプのフィーダーは、プラスチックや木材などの二次燃料の排出に使用されます。ナイフは特大サイズの材料を切断し、ローターが詰まるのを防ぎます。
