垂直地震プロファイル

地球物理学において、垂直地震プロファイル( VSP ) は、地表地震データとの相関関係を測定するために使用される地震測定技術です。VSP (多くの種類があります) の特徴は、エネルギー源または検出器 (場合によっては両方) がボーリング孔内にあることです。最も一般的なタイプの VSP であるハイドロフォン(より一般的にはジオフォンまたは加速度計)では、ボーリング孔内で地表の 地震源から発生した反射地震エネルギーを記録します。

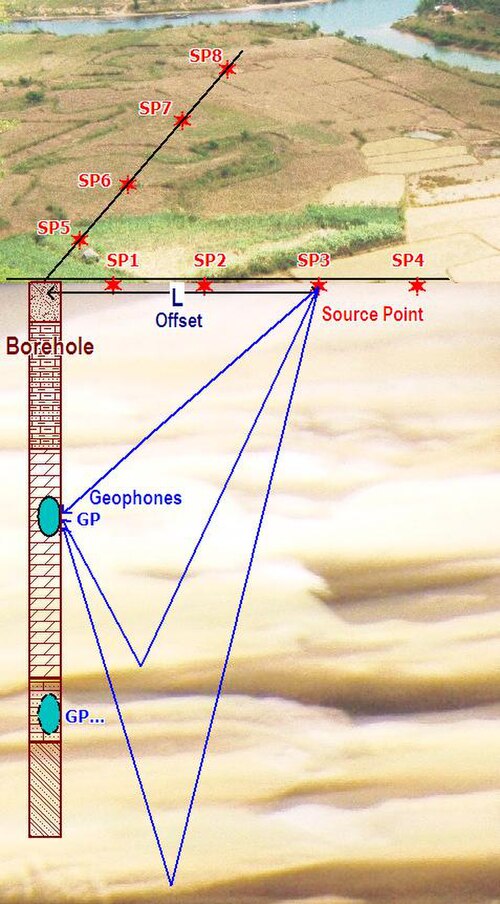

垂直地震プロファイル (VSP) を取得する方法は多数あります。ゼロオフセット VSP (A) では、ソースは受信機の真上に坑井の近くにあります。オフセット VSP (B) では、ソースは坑井内の受信機から少し離れています。ウォークアウェイ VSP (C) は、ソースが徐々に遠くに移動され、受信機が固定された位置に保持されます。ウォークアバイブ VSP (D) は、偏向した坑井の記録ジオメトリに対応し、各受信機が異なる横方向の位置にあり、ソースが受信機の真上にあります。塩近接 VSP (E) は、掘削リグから離れた岩塩ドームの上にあるソースを使用して、坑井近くの塩と堆積物の境界を定義するのに役立つ反射調査です。掘削ノイズ VSP (F) は掘削同時地震 (SWD) VSP とも呼ばれ、ドリルビットのノイズをソースとして使用し、受信機を地面に沿って配置します。マルチオフセットVSP（G）は、坑井内の多数の受信機から離れた場所にある音源を対象としています。^{[1] [2]}

垂直地震プロファイルは、ソースウェーブレットと呼ばれる値を識別するために構築されます。これは、デコンボリューションと呼ばれるプロセスで役立ちます。デコンボリューションにより、より読みやすく、より焦点を絞った VSP が可能になります。^[2] VSP は異常な地震活動を報告し、デコンボリューションによりこれらの異常な活動のより焦点を絞ったプロファイルが可能になるという考えに基づいています。VSP は深部での地震信号の測定に使用され、その測定により、地震活動のソースでの波長が簡単に見つかります。ソースウェーブレットの測定により、地球物理学者は VSP のデコンボリューションを実行し、すべての地震活動の報告を減らし、地震活動の異常または極端な変化のみの報告に限定することができます。^[2]

近年、VSP の使用は、井戸の配置リスクの低減とそのような井戸の監視の改善に関して、より一般的になっています。^{[3]井戸監視技術の進歩により、}超長基線干渉法(VLBI)の使用により、VSP の精度と精度が向上しました。 ^[3] VLBI は、空間スケールでの高解像度の画像化を可能にする天文無線アンテナ技術です。したがって、これらの技術を使用して地震プロファイルを作成すると、ウェーブレットの非常に正確な画像が生成され、ソースウェーブレットの決定が向上します。 VSP は、他の地震プロファイルよりも VLBI の機器をホストするのに適しています。^[3] VSP 用のボーリングホールを作成するために必要な垂直方向の長さが長いため、VLBI の機器を使用してより広い領域内のデータを分析できます。 VLBI は、50 km を超える領域内で高解像度の結果を生成することができます。^[3]
