値変更ダンプ

値変化ダンプ（VCD）（あまり一般的ではないが「変数変化ダンプ」とも呼ばれる）は、EDAロジックシミュレーションツールによって生成されるダンプファイルのASCIIベースのフォーマットです。標準的な4値VCDフォーマットは、1996年にIEEE規格1364-1995でVerilogハードウェア記述言語とともに定義されました。 6年後にIEEE規格1364-2001で定義された拡張VCDフォーマットは、信号強度と方向性のログ記録をサポートしています。VCDフォーマットのシンプルかつコンパクトな構造により、その使用は広く普及し、VHDLシミュレータGHDLやさまざまなカーネルトレーサーなどのVerilog以外のツールにも広がっています。このフォーマットの制限は、メモリに格納されている値を記録できないことです。

VCDファイルは、日付、シミュレータ、タイムスケール情報を含むヘッダーセクション、変数定義セクション、値変更セクションの順に構成されています。これらのセクションはファイル内で明示的に区別されているわけではなく、それぞれのセクションに属するキーワードを含めることで識別されます。

VCDキーワードは先頭に$を付けて示されます。一般的に、すべてのキーワードはコマンドを開始し、コマンドは明示的な$endで終了します。変数識別子も$で始まる場合がありますが、これらは文脈によって区別されます。

すべてのVCDトークンは空白文字で区切られます。VCDファイル内のデータは大文字と小文字を区別します。

$date 日付テキスト。例：2009年11月11日。 $end $version VCDジェネレーターツールのバージョン情報テキスト。 $end $コメント コメントテキスト。 $end $timescale 1ps $end $scope モジュールロジック $end $var wire 8 # データ $end $var wire 1 $ data_valid $end $var wire 1 % en $end $var wire 1 & rx_en $end $var wire 1 ' tx_en $end $var wire 1 ( 空の $end $var wire 1 ) アンダーラン $end $upscope $end $enddefinitions $end $dumpvars bxxxxxxxx # x$ 0% x& x' 1( 0) $end #0 b10000001 # 0ドル 1% 0& 1' 0( 0) #2211 0' #2296 b0 # 1ドル #2302 0ドル #2303

上記のコードは、$varを使用して7つのシグナルを定義します。

$var タイプ ビット幅 ID 名前

IDは、後で値変更ダンプで使用されます。値変更ダンプは、$enddefinitions $endの後に開始され、タイムスタンプに基づいています。タイムスタンプは「#」の後に数値が続く形で表されます。各タイムスタンプで、値が変更されたシグナルのリストがリストされます。これは、値/IDのペアによって行われます。

新しい値 ID

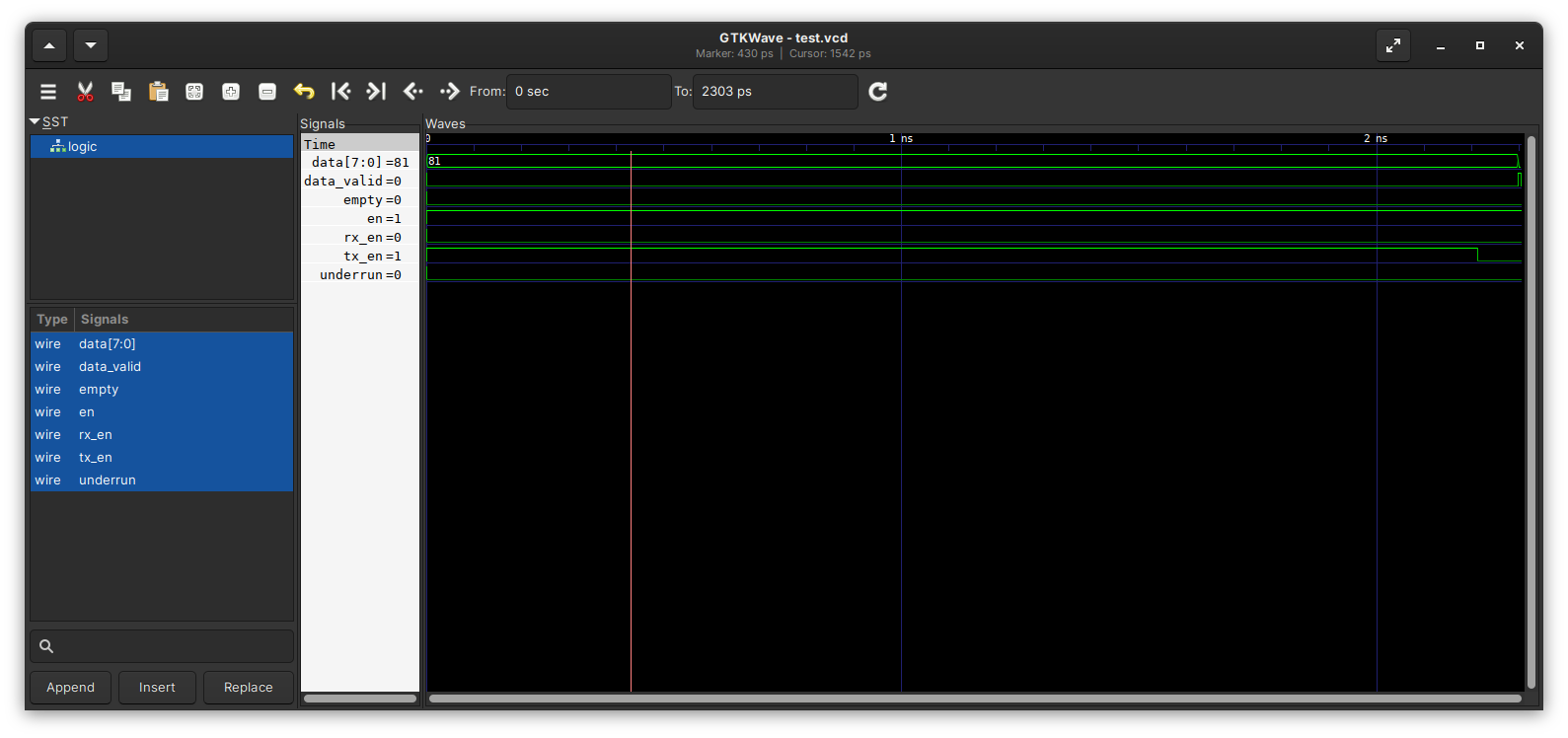

この例は次のように表示されます

• 波形ビューア

• IEEE Std 1364-2001 – Verilog 2001の公式規格（無料ではありません。VCDを定義する章が含まれています）。
• 独自のVCDファイルを作成する–非公式ながら包括的なリファレンス。
• 値変更ダンプ– VCDフォーマットの説明と例。
• Compare VCD – VCDファイルを比較するためのコマンドラインツール（GPLライセンス）。
• Verilog::VCD – Verilog VCD ファイルを解析するための Perl CPAN ソフトウェア (GPL ライセンス)。
• Verilog_VCD – Perl CPANソフトウェアからPythonに変換
• ProcessVCD – VCDファイルを解析するためのJavaパッケージ（MITライセンスでライセンスされています）。
• PyVCD – IEEE 1364-2005で規定されている値変更ダンプ（VCD）ファイルを書き込むPythonパッケージ（MITライセンス）。
• vcdMaker –テキストログファイルをVCDファイルに変換するためのツール（Linux、Windows対応）（MITライセンス）。
• yne/vcd – (Linux、Mac、Windows) VCDファイルをターミナルに表示するためのCLI (MITライセンス)。
