ユースケースのポイント

ユース ケース ポイント( UCPまたはUCPs ) は、ソフトウェア開発プロジェクトのソフトウェア サイズを予測するために使用されるソフトウェア見積り手法です。UCP は、ソフトウェアの設計と開発に統一モデリング言語(UML) およびRational Unified Process (RUP) 方法論が使用されている場合に使用されます。UCP の概念は、 UML モデリング手法セットの一部であるユース ケースを使用して記述されるシステムの要件に基づいています。ソフトウェア サイズ (UCP) は、技術的および環境的考慮事項を考慮に入れたシステム ユース ケースの要素に基づいて計算されます。プロジェクトの UCP は、プロジェクトの推定労力を計算するために使用できます。

UCP 技法は、1993 年に Gustav Karner によって開発されました。当時は Objectory Systems として知られていましたが、この会社は後にRational Softwareと合併し、その後IBMとなりました。UCP 手法は、オブジェクト指向システムのソフトウェア サイズを見積もるために作成されました。これは、ファンクション ポイント(FP) 見積り方法と同様の原理に基づいていますが、オブジェクト指向システムの特定のニーズとユース ケースに基づくシステム要件に合わせて設計されています。^{[1] [2] [3]}

システムを開発するためのサイズの見積りを決定する方法は、次の要素に基づく計算に基づいています。

• 調整されていないユースケースの重み (UUCW) – ユースケースの数と複雑さを考慮したソフトウェアのポイント サイズ。
• 調整されていないアクターの重み (UAW) - アクターの数と複雑さを考慮したソフトウェアのポイント サイズ。
• 技術的複雑性係数 (TCF) – 技術的な考慮に基づいてサイズを調整するために使用される係数。
• 環境複雑性係数 (ECF) – 環境上の考慮に基づいてサイズを調整するために使用される係数。

前の 4 つの要素が計算されると、最終的なサイズの見積りを計算できます。この最終的な数値は、ソフトウェア開発プロジェクトのユース ケース ポイントまたは UCP と呼ばれます。

次のセクションでは、プロジェクトの UCP を決定するためのさまざまな計算について説明します。

UUCW は、開発中のソフトウェアのサイズに寄与する要因の 1 つです。これは、システムのユース ケースの数と複雑さに基づいて計算されます。システムの UUCW を見つけるには、ユース ケースを識別し、ユース ケースに含まれるトランザクションの数に基づいて、シンプル、平均、または複雑に分類する必要があります。各分類には、定義済みの重みが割り当てられています。すべてのユース ケースがシンプル、平均、または複雑に分類されると、各ユース ケースの対応する重みを合計して合計重み (UUCW) が決定されます。次の図は、トランザクションの数と分類内の各ユース ケースに割り当てられた重み値に基づく、ユース ケースのさまざまな分類を示しています。

UUCW = (単純なユースケースの合計数 x 5) + (平均的なユースケースの合計数 x 10) + (複雑なユースケースの合計数 x 15)

UAW は、開発中のソフトウェアのサイズに影響するもう 1 つの要素です。これは、システムのアクターの数と複雑さに基づいて計算されます。UUCW を見つけるのと同様に、各アクターを識別し、アクターの種類に基づいて単純、平均、複雑に分類する必要があります。各分類には、定義済みの重みも割り当てられています。UAW は、各アクターの重みの合計です。次の表は、アクターのさまざまな分類と割り当てられた重み値を示しています。

UAW = (単純俳優の総数 x 1) + (平均俳優の総数 x 2) + (複雑俳優の総数 x 3)

TCF は、システムの技術的考慮事項を考慮に入れるためにソフトウェアの推定サイズに適用される要素の 1 つです。これは、以下の表にリストされている 13 の技術的要素のそれぞれに 0 (要素は無関係) から 5 (要素は必須) までのスコアを割り当てることによって決定されます。次に、このスコアに各要素の定義済み加重値を掛けます。計算されたすべての値の合計が技術的要素 (TF) です。次に、TF を使用して次の式で TCF を計算します。

TCF = 0.6 + (TF/100)

ECF は、システムの環境を考慮するためにソフトウェアの推定サイズに適用されるもう 1 つの要素です。これは、以下の表にリストされている 8 つの環境要素のそれぞれに 0 (経験なし) から 5 (熟練者) までのスコアを割り当てることによって決定されます。次に、このスコアに各要素の定義済み加重値を掛けます。計算されたすべての値の合計が環境要素 (EF) です。次に、EF を使用して次の式で ECF を計算します。

ECF = 1.4 + (-0.03 x EF)

最後に、調整されていないプロジェクト サイズ (UUCW および UAW)、技術的要因 (TCF)、環境要因 (ECF) が決定したら、UCP を計算できます。UCP は次の式に基づいて計算されます。

UCP = (UUCW + UAW) x TCF x ECF

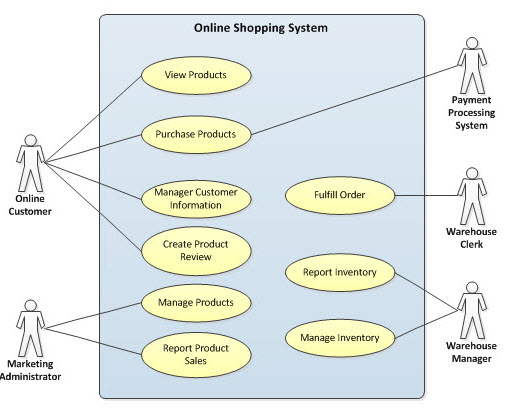

UCP を計算するプロセスを説明するために、オンライン ショッピング システムを使用します。次の図は、開発するシステムのユース ケース図を示しています。

UUCW を計算するには、ユースケースを定義し、各ユースケースのトランザクション数を特定する必要があります。オンライン ショッピング システムのユースケース図は、システムに 9 つのユースケースが存在することを示しています。これらのユースケースのうち 2 つが単純、3 つが平均的、4 つが複雑であると仮定すると、UUCW の計算は次のようになります。

UUCW = (単純なユースケースの合計数 x 5) + (平均的なユースケースの合計数 x 10) + (複雑なユースケースの合計数 x 15)

オンラインショッピングシステムの場合、UUCW = (2 x 5) + (3 x 10) + (4 x 15) = 100

100 パーセント

UAW を計算するには、アクターを特定する必要があります。オンライン ショッピング システムのユース ケース図には、5 つのアクターが示されています。1 つは支払い処理システム用の単純なアクターで、もう 1 つは人間のユーザー アクター (オンライン カスタマー、マーケティング管理者、倉庫係、倉庫マネージャー) のそれぞれ用の複雑なアクターです。UAW の計算は次のようになります。

UAW = (単純アクターの総数 x 1) + (平均アクターの総数 x 2) + (複雑アクターの総数 x 3)

オンラインショッピングシステムの場合、UAW = (1 x 1) + (0 x 2) + (4 x 3) = 13

UAW = 13

TCF を計算するには、開発中のシステムにとって技術的側面がどの程度重要であるかに基づいて、各技術的要素に値を割り当てます。下の図は、オンライン ショッピング システムに割り当てられた値を示しています。値に加重値を掛けて、合計 TF を決定します。

次に、TCF が計算されます。

TCF = 0.6 + (TF/100)

オンラインショッピングシステムの場合、TCF = 0.6 + (42/100) = 1.02

TCF = 1.02

ECF を計算するには、各環境要因にチームの経験レベルに基づいて値を割り当てます。下の図は、オンライン ショッピング システムに割り当てられた値を示しています。値に加重値を掛けて、合計 EF を決定します。

次に、ECF が計算されます。

ECF = 1.4 + (-0.03 x EF)

オンラインショッピングシステムの場合、ECF = 1.4 + (-0.03 * 10.5) = 1.085

ECF = 1.085

調整されていないユースケースの重み (UUCW)、調整されていないアクターの重み (UAW)、技術的な複雑性係数 (TCF)、環境の複雑性係数 (ECF) が決定されたら、次の式を使用してユースケース ポイント (UCP) を計算できます。

UCP = (UUCW + UAW) x TCF x ECF

オンラインショッピングシステムの場合、UCP = (100 + 13) x 1.02 x 1.085 = 125.06

UCP = 125.06

オンライン ショッピング システムの場合、ソフトウェアを開発するための推定合計サイズは 125.06 ユース ケース ポイントです。

プロジェクトの規模がわかったので、プロジェクトの総労力を見積もることができます。オンライン ショッピング システムの例では、ユース ケース ポイントごとに 28 工数が使用されます。

推定労力 = UCP x 時間/UCP

オンラインショッピングシステムの場合、推定労力 = 125.06 x 28

推定所要時間 = 3501 時間

ユースケースポイント法の大きな弱点の 1 つは、統計的に十分な数のプロジェクトがないため、回帰分析を使用して徹底的に調整されたことがないことです。さらに、Karners アプローチの線形モデルでは、ソフトウェア開発プロジェクトで発生する規模の不経済性が考慮されていません。^[4]それでも、簡単に適用できるサイジング アプローチとカウント ルールは、初期段階での見積もりに多くの利点をもたらし、アプリケーションまたは IT 製品の FSM (機能サイズ測定、この場合は UUCW + UAW) を迅速に生成できます。この FSM は、COCOMO IIなどの統計的に検証された見積もりモデルと組み合わせて、より信頼性の高い見積もり結果を得ることができます。^[4]
