3 値同期は、主に高解像度ビデオ信号のロック(ゲンロック) に使用されるアナログ ビデオ同期パルスです。
HD環境では、高周波数のためタイミングジッターが低減されるため、ブラックやバーストよりも好まれます。また、パルスが両極性であるため、DC成分がないという利点もあります。 [1]
同期
現代のリアルタイム マルチソース HD 設備には、すべて HD- SDIビデオを出力する機器が多数あります。このベースバンド ビデオを他のソースとミックス、切り替え、またはルマ キーイングする場合は、同期させる必要があります。つまり、最初のラインの最初のピクセルを同時に送信する必要があります (数マイクロ秒以内)。これにより、スイッチャーはこれらのソースを最小限の遅延でカット、ミックス、またはキーイングできます (50i ビデオの場合、約 1 HD ビデオ ライン 1/(1125×25) 秒)。この同期は、各機器に 3 レベル シンクまたはブラック アンド バースト入力を供給することで行われます。同期ソースを必要としないビデオ スイッチャーもありますが、これらははるかに大きな遅延で動作します 。
波形

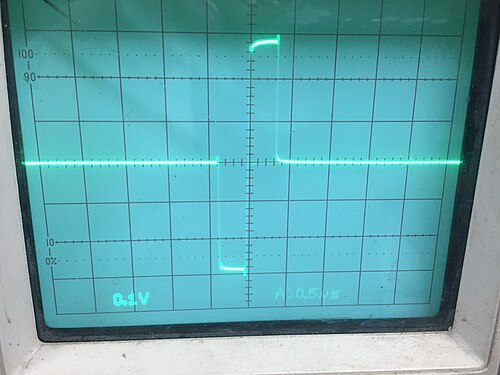

主なパルスの定義は次のとおりです。40サンプルクロック持続する300mVの負方向パルスの後に、40サンプルクロック持続する300mVの正方向パルスが続きます。各遷移の許容される立ち上がり/立ち下がり時間は4サンプルクロックです。これはクロックレートが74.25MHzの場合です。[2]
参考文献
- ^ Tektronix – タイミングと同期。
- ^ デジタルビデオとHDTV：アルゴリズムとインターフェース – Charles Poynton – 2003 – ISBN 1-55860-792-7。
