ネジ棒

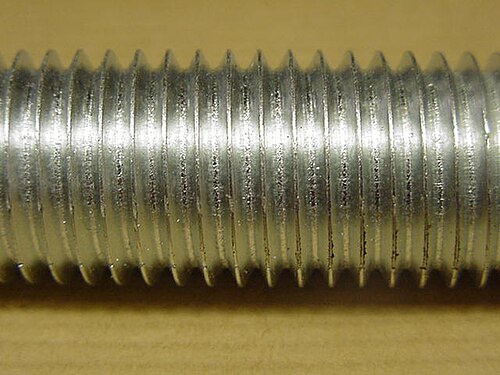

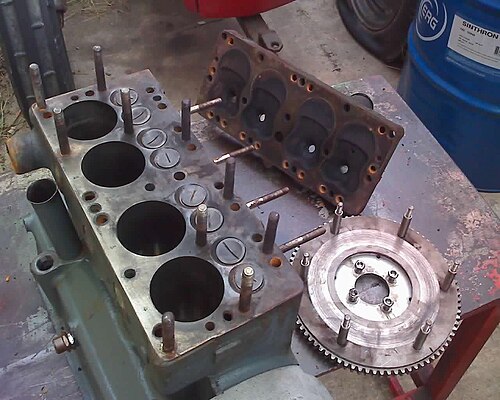

ねじ棒はスタッドとも呼ばれ、両端にねじ山が切られた比較的長い棒で、ねじ山は棒の全長にわたっていることもあります。 ^[1]張力下での使用を目的として設計されています。^[2]バーストックのねじ棒は、しばしば全ねじ( ATR ) と呼ばれます。他の名前には、全ねじ棒、レディロッド、連続ねじ棒、TFL 棒などがあります。^[3]

亜鉛メッキ鋼、^[3]、軟鋼、ステンレス鋼、ナイロン、真鍮、銅、アルミニウム、チタンは、ねじ棒の製造に一般的に使用されています。^[4]

スタッドの取り付けを容易にするために、スタッドの片方の端にドライブスロットが付いている場合があります。

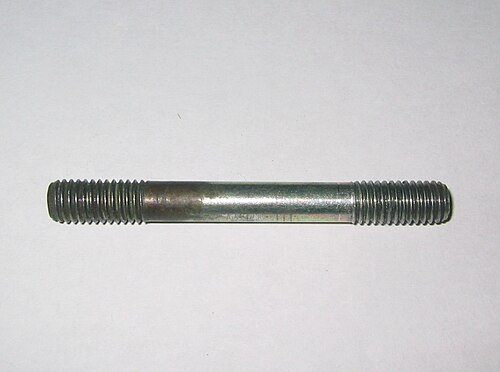

形状に関しては、スタッド ボルト (別名スタッド) は、「全ねじスタッド ボルト」、「タップエンド スタッド ボルト」、「両端スタッド ボルト」の 3 つの基本タイプに分類されます。これらのスタッドはそれぞれ用途が異なります。名前が示すように、全ねじスタッドは、相手方のナットまたは類似の部品を完全にかみ合わせるために、本体全体にねじ山があります。タップエンド スタッドは、本体の両端にねじ山があり、ねじ山のかみ合い長さが不均等ですが、両端スタッド ボルトは両端のねじ山の長さが均等です。これらとは別に、フランジ用スタッド ボルト(面取りされた両端を持つ全ねじスタッド) や、特殊なボルト用途向けのシャンクが短い両端スタッド があります。

完全にねじ山が切られていないスタッドには、フルボディスタッドとアンダーカットスタッドの2種類があります。フルボディスタッドのシャンクはねじ山の主径と同じです。アンダーカットスタッドのシャンクはねじ山のピッチ径と同じです。アンダーカットスタッドは軸方向の応力をより良く分散するように設計されています。フルボディスタッドでは、応力はシャンクよりもねじ山の方が大きくなります。^[5]

アンダーカットスタッド（ロールスレッド）は、金属が除去されるのではなく、主直径まで「ロール」されるため、強度も高くなります。これにより、鋼の粒子が保持され、場合によっては強化されます。フルボディスタッド（カットスレッド）は、スレッドを作成するために金属が除去され、鋼の粒子が乱れるため、強度が弱くなります。^{[6] [7]}

アンダーカット スタッドは、スタッドが疲労にさらされる用途でのみ必要です。カット スレッドは、ロール スレッドの方がわずかに強度が高い場合でも、多くの用途に完全に適しています。大量生産されるファスナー (標準のボルトとスタッド) は通常ロール スレッドですが、カスタム機能や小ロット サイズを備えたジョブパーツは、カット スレッドになる傾向があります。

アンダーカットのないねじ棒の許容引張力は、アメリカ鉄鋼協会（AISC）によって次のように定義されています^[8]

${\displaystyle P={\frac {0.33F_{\text{u}}\pi d^{2}}{4}},}$

ここで、dは公称直径、F _uは材料の最大引張強度である。アンダーカットねじ棒の場合、許容引張応力は次のように定義される^[8]。

${\displaystyle P={\frac {0.6F_{\text{y}}\pi d_{\text{s}}^{2}}{4}},}$

ここで、d _{s は}シャンクの直径、F _{y は}材料の 降伏強度です。

どちらの式も、結果の力の単位（ポンド力またはニュートン）を示します。

メートルねじ棒の端にはISO強度クラスを定義する色コードが記されています。色コードは次のとおりです: ^[9]

• 無印 - 4.6クラス（引張強度= 400 N/mm ²、降伏強度240 N/mm ²）
• 黄色 — 8.8クラス（800 N/mm ²、640 N/mm ²）
• グリーン — A2ステンレス鋼（304）
• レッド — A4 ステンレススチール (316)
• ホワイト — 10.9クラス（1000 N/mm ²、900 N/mm ²）
