同期インピーダンス曲線

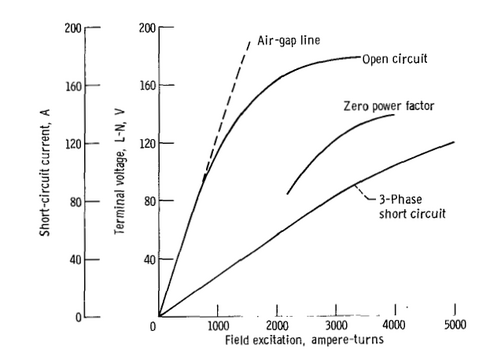

同期発電機の同期インピーダンス曲線（短絡特性、SCCとも呼ばれる）は、出力短絡電流を励起電流または磁場の関数としてプロットしたものです。この曲線は通常、開回路飽和曲線と並べてプロットされます。^[1]

SCCはほぼ直線的である。これは、短絡状態では発電機内の磁束が鉄の飽和レベルを下回り、磁気抵抗がほぼ完全にエアギャップの固定値によって定義されるからである。「同期インピーダンス曲線」という名前は、短絡状態では発生した電圧がすべて発電機の内部同期インピーダンスに消散するという事実に由来する。^[2]${\displaystyle Z_{S}}$

この曲線は、出力端子を短絡し、出力電流をデバイスの定格の100%にした状態で発電機を定格回転数で回転させることによって得られます（通常、過熱を避けるため、より高い値はテストされません）。^[3]

• Klempner, G.; Kerszenbaum, I. (2004)。「短絡飽和特性」。大型ターボ発電機の運用と保守。IEEE Press 電力工学シリーズ。Wiley。pp. 125–126。ISBN 978-0-471-61447-0. 2023年7月8日閲覧。
• Boldea, I. (2015)。同期発電機。CRC Press。ISBN 978-1-4987-2355-8. 2023年7月8日閲覧。
