スイムレーン

スイムレーン(スイムレーン図) は、プロセス フロー図、またはフローチャートにおいて、ビジネス プロセスのサブプロセスのジョブの共有と責任を視覚的に区別するために使用されます。スイムレーンは、水平または垂直に配置できます。

スイムレーン フローチャートは、プロセスと決定をレーンに配置することで視覚的にグループ化する点で他のフローチャートと異なります。平行線によってチャートがレーンに分割され、各レーンには各人、グループ、またはサブプロセスが 1 つずつ割り当てられます。レーンには、チャートの構成を示すラベルが付けられます。

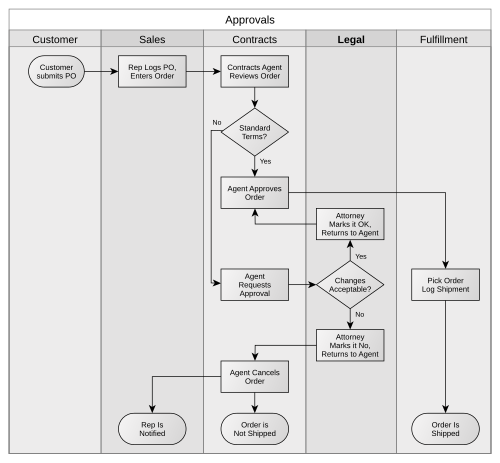

添付の例では、垂直方向はプロセス全体における一連のイベントを表し、水平方向の区分はそのステップを実行するサブプロセスを示しています。レーン間の矢印は、サブプロセス間で情報や材料がどのように渡されるかを表しています。

あるいは、フローを回転させて、シーケンスが左から右に水平に読み進められるようにし、関係する役割を左端に表示することもできます。コンピューターの画面は通常、縦よりも横に長いため、この方が読みやすく、デザインも簡単になり、フローの見やすさが向上します。

標準シンボルを使用すると、複雑な関係を持つフローを図表化するときに、関連するフローチャート間の明確なリンクを表示できます。

複数の部門が関与するビジネス プロセスを図式化するためにスイムレーンを使用すると、手順と各手順の責任者だけでなく、遅延、間違い、不正行為が発生する可能性が最も高い理由も明確になります。

多くのプロセス モデリング方法論では、さまざまな機能や責任 (組織の役割)を示すために、アクティビティを別々の視覚カテゴリに整理するメカニズムとして、スイムレーンの概念が活用されています。スイムレーンは、ビジネス プロセス モデリング表記法(BPMN) および 統一モデリング言語(UML)アクティビティ ダイアグラムモデリング方法論で使用されます。

スイムレーン図は、1940 年代に、マルチカラム チャートと呼ばれるフロー プロセス チャートのバリエーションとして初めて登場しました。^[1]これらは、Geary Rummler と Alan Brache の著書Improving Performance (1990) でスイムレーン図と呼ばれていました。これらは、iGrafx によってコンピューター ベースの図表作成に初めて導入されました。スイムレーンは、「Rummler-Brache 図」とも呼ばれます。スイムレーンという用語のもう 1 つの起源は、プロセス言語用の JBoss jBPM フレームワークの一部である JBoss jBPM jPDL (プロセス定義言語) グラフィカル プロセス デザイナーです。^[2]

Swimlane プレゼンテーションは、1980 年代初頭に、TU-Har の Wiendahl 教授の工場設備研究所で IT および CIM コンセプトの要件に関する博士論文の一部として、Binner 教授 (工学博士) によって開発されました。

ロールベースのプロセス分析とモデリングを IT ベースの IT ソリューション、またはこの場合は IT-CIM コンセプトの開発を可能にする CIM ソリューションの開始点とするプロセス モデルが開発されました。

スイムレーンは、1993 年に IGrafx によってコンピューターベースのプロセスモデリングに初めて導入され、1996 年に商標登録されました。Microsoft Visio 2007では機能バンドと呼ばれることもあり、同様に、ビジネスの機能単位内でプロセスをマッピングするための機能横断フローチャートを作成するために使用されます。^[3]機能バンドという用語はスイムレーンの使用後に登場しましたが、BPMN がモデリング標準としてより広く受け入れられるようになったため、受け入れられる用語としては衰退しているようです。

生産性向上やシステム設計プロジェクトに役立つ「機能フローチャート」という用語も使われています。現状のワークフローとシステム インターフェイスを確立した後、作業手順を簡素化して、可能な場合はいつでもプロセスを自動化し、後続の作業プロセスに手順を転送します。次に、人的プロセス用の「予定」モデルを作成し、自動化されるプロセス用の関連システム設計ドキュメントを作成します。通常、手動のままのプロセスでも 30% を超える生産性向上が達成されます。
