ストラットチャンネルは、一般的には複数のメーカーの商標名で呼ばれることが多い、標準化された成形構造システムであり、建設業界や電気業界において、配線、配管、または空調設備や換気システムなどの機械部品を支えるための軽量構造支持材として使用される。
支柱は通常、金属板を折り曲げて内側に湾曲した縁を持つ開いたチャンネル形状に形成され、剛性を高め、相互接続部品を取り付ける場所として機能します。近年、支柱は軽量で強度と剛性に優れた耐腐食性の高い素材であるグラスファイバーで作られることが増えています。 [ 1 ]支柱の基部には通常、相互接続や支柱を下の建物構造に固定するための穴があります。
建設におけるストラットチャンネルの主な利点は、さまざまな専用のストラット専用ファスナーやボルトを使用することで、長さの異なる部材同士や他の部材を迅速かつ容易に接続できる多くの選択肢が用意されていることです。最小限の工具と中程度の訓練を受けた作業員だけで非常に迅速に組み立てることができ、多くの用途でコストを大幅に削減できます。また、ストラットチャンネルの設置は、必要に応じて比較的容易に変更または追加することも可能です。ほとんどの用途において、ストラットチャンネルの唯一の代替手段は、鋼棒材やその他の既製部品を使用したカスタム製作ですが、これには溶接や大規模な穴あけ、ボルト締めが必要となり、上記の利点は一切ありません。

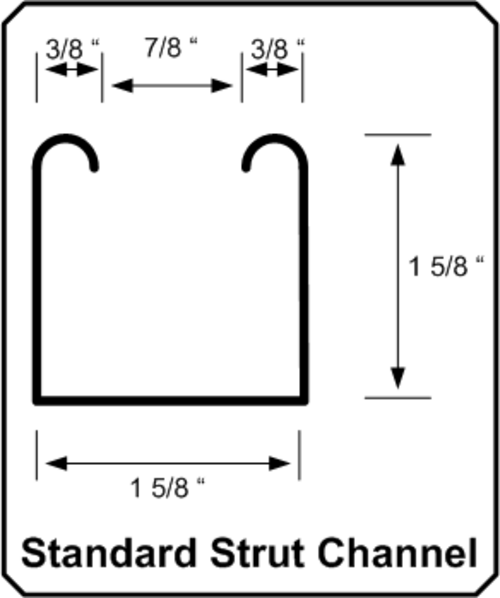

基本的なストラットチャンネルは、約1 + 5/8インチ（41mm ）四方の箱型形状をしています。その他にも、様々なサイズや複合形状の製品が製造されています。
基本的なストラットチャンネルは、 1 + 5 ⁄ 8インチ (41 mm)角のオープンボックス型です。高さが半分の1 + 5 ⁄ 8インチ × 13 ⁄ 16インチ (41 mm × 21 mm)バージョンも用意されています。こちらは剛性が大幅に低く、オープンスペースやブレースを介して荷重を支える能力が低いため、主に壁に直接取り付ける場合に使用されます。また、深さのあるチャンネル1 + 5 ⁄ 8インチ × 2 + 7 ⁄ 16インチ (41 mm × 62 mm)バージョンも製造されています。
チャンネルを形成するために使用される材料は、通常、厚さ 1.5 mm または 2.5 mm (12ゲージまたは 14 ゲージ、それぞれ 0.1046インチまたは 0.0747インチ) の板金です。[ 2 ]

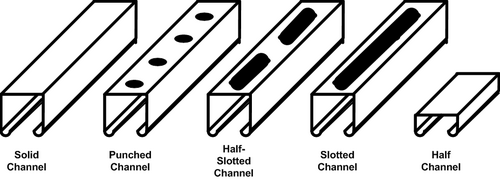

壁や支持部材への取り付け用に、異なる穴パターンを持ついくつかのバリエーションが用意されています。ソリッドチャンネルには事前に穴が開けられていないため、現場で穴を開けるか、別の方法で取り付ける必要があります。パンチチャンネルには、M16または5/8 インチのねじ付き鋼棒またはボルトが通る大きさの丸い穴が、チャンネル上部に48 mm (1 7/8 インチ) 間隔で開けられています。ハーフスロットチャンネルには、50 mm (2 インチ) 間隔で短い丸みを帯びた長方形のスロットが開けられています。スロットチャンネルには、100 mm (4 インチ) 間隔でより長いスロットがあります。メートル法に基づく製品では、アイレットは約11×13 mmです。
さらに、より強固な構造要素を形成するために、2本のチャンネル材を背中合わせに溶接したり、3本または4本のチャンネル材を様々なパターンで溶接したりして、形状を製造する。
ストラットは通常、鋼板で作られ、亜鉛メッキ、塗装、エポキシ樹脂、粉体塗装、またはその他の仕上げが施されています。
ストラットチャンネルは、錆びが問題になる可能性がある場所（屋外、腐食性物質のある施設など）で使用する場合はステンレス鋼で、重量が問題になる場合はアルミニウム合金で、非常に腐食性の高い環境ではグラスファイバーで製造されます。[ 3 ]
金属フレーム製造業者協会（MFMA）は、複数のメーカーのチャンネルが互換性を持つようにするストラットチャンネル構造の規格を定めています。2020年現在の規格の最新バージョンはMFMA-4です。[ 4 ] Unistrut US、 Cooper Industries/Eaton Corporation、Thomas & Betts Corp./ABB Group などの有名なストラットチャンネルメーカーはMFMAのメンバーであり、この規格を定めました。[ 5 ]

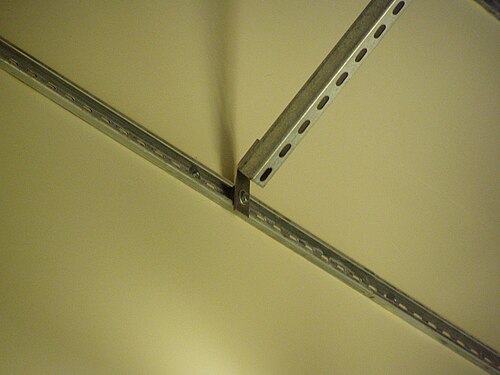

支柱チャンネルの開口部側の内側に向いたリップは、支柱チャンネル同士を連結したり、パイプ、ワイヤー、その他の構造物、ねじ棒、ボルト、壁などを支柱チャンネルの構造システムに接続したりするために、特殊なナット、ブレース、接続アングル、その他の相互接続機構や装置を取り付けるのに一般的に使用されます。

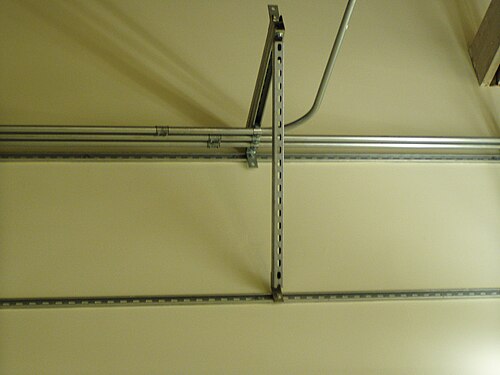

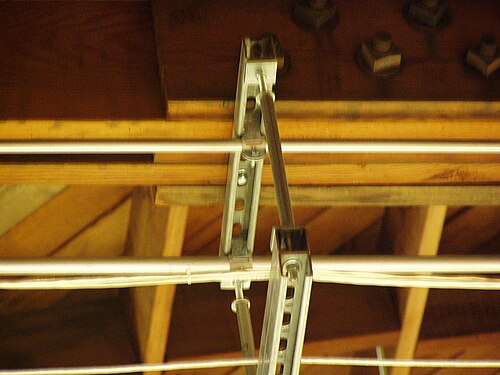

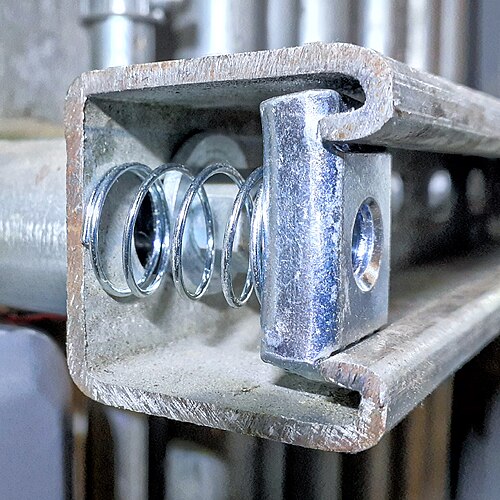

ストラットチャンネルは、建築構造において軽量構造物の取り付け、補強、支持、接続に使用されます。これには、パイプ、電気配線、データ配線、換気、空調などの機械システム、その他の機械システムが含まれます。ストラットチャンネルには、取り付けを容易にするためにバネ付きのチャンネルナットにねじ込まれたボルトで物体を取り付けることができます。パイプやケーブルなどの円形物体は、チャンネルで保持されるように成形された端部を持つストラップで取り付けることができます。ストラットチャンネルは、作業台、棚システム、機器ラックなど、強固なフレームワークを必要とするその他の用途にも使用されます。チャンネルの開口部には通常のソケットが入らないため、チャンネル内部でナットやボルトなどを締め付けるための専用ソケットが用意されています。
