ストップコック

ストップコックは、液体またはガスの流れを制御するために使用されるバルブの一種です。この用語は正確ではなく、さまざまなタイプのバルブに適用されます。唯一の一貫した特性は、バルブが完全に閉じられたときに流れを完全に止めるように設計されていることです。

使用

水道

止水栓は、住宅や商業施設の水道水の流れを大まかに調整するために使用されます。1つは水道本管と個々のサービスにつながる分岐の接合部にあり（これにより、サービスを主幹から分離できます）、もう1つは建物の内部にあります（これにより、配管をそれに通じる分岐管から分離できます）。どちらも、メンテナンスや緊急修理を行うときに使用されます。^[1]

医学

ストップコックは、頭蓋内圧モニタリングや、注射器を直接使用せずにさまざまな量の液体を放出する必要があるその他の溶液送達手順などの手順で使用される装置のコンポーネントとして、医療でよく使用されます。^[2]

研究室

実験用ガラス器具には、異なる口径のストップコック（一般の人は「プラグ」と呼ぶこともある）と呼ばれる円錐状の挿入部を備えたプラグバルブが付いていることがある。バルブ本体は通常ガラス製で、プラグはガラスまたはテフロン製である。テフロンスピンドルを備えたバルブ（一方向バルブやアングルバルブなど）もある。プラグがガラス製の場合、ハンドルとプラグはガラスで一体化されている。バルブ本体とプラグの両方がガラス製の場合、密閉性を高めるため、またバルブが固着して割れるのを防ぐために、適切なグリース（シリコングリースやラムゼーグリースなど）が通常使用される。^[3]

シュレンクラインで使用される二重斜めまたは三方設計などの特殊なコックも利用可能で、同じコックから不活性ガスと真空を適用できます。 ^[4]

コックは、ビュレット、分液ロート、シュレンクフラスコ、カラムクロマトグラフィー用のカラムなど、実験用ガラス器具の一部であることが多い。コックは、対応するすりガラスのメスジョイントに収まる、滑らかなタンパープラグまたはハンドル付きのローターである。固定されたメスジョイントは、2本以上のガラス管を接合するように設計されています。コックには穴が開けられており、メスジョイントに取り付けられたチューブは、コックを部分的に回すことで接続または分離できます。ほとんどのコックは直線状の穴のある固体ですが、中にはジョイントチューブを並べることができる単純な穴のある中空のものもあります。コックは、金属スプリング、プラスチック製プラグリテーナー、ワッシャーとナットのシステム、または場合によっては真空を使用して、メスジョイントと一緒に保持されます。コックのプラグは、通常、すりガラスまたはPTFEなどの不活性プラスチックで作られています。すりガラス製のコックには、気密シールを作成し、ガラスが溶けないようにするためにグリースを塗っています。プラスチック製のコックには軽く油を塗る程度である。^[3]

ストップコックは一般的に、ポートにガラス管がある程度付いた状態で個別に販売されており、使用時にガラス吹き工によってカスタム装置に接合できます。これは、高真空ラインで使用される大型ガラスマニホールドで特に一般的です。プラグの穴あけとジョイントの組み立ての両方に、さらに多くのバリエーションがあります。ストップコックは、少なくとも20世紀初頭から研究室での使用のために製造されてきました。^[5]

実験室用コックの種類

1方、2方、3方コック
ニードルバルブコック（直角または直角）
ビュレットコックストレートまたはラテラル
デシケーターコック
真空コック一方向ストレートまたは平行、一方向直角または双方向

ギャラリー

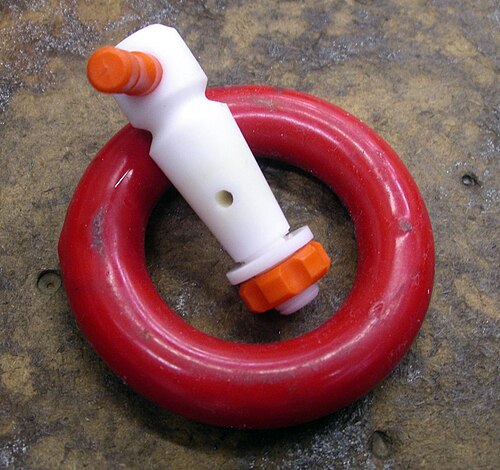

メスジョイントのないストレートボアのプラスチック製コック。メスジョイントに取り付けるためのワッシャーとナットのシステムに注目してください。

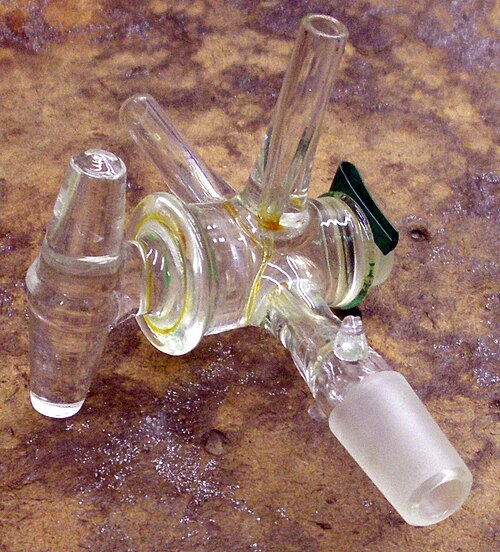

3 方アセンブリのTボアガラスストップコック。出口の 2 つはプレーンホースアダプターで終わり、3 つ目はオス 14/20 すりガラスジョイントで終わります。このストップコックは、簡単に取り外せる金属スプリングで取り付けられています。

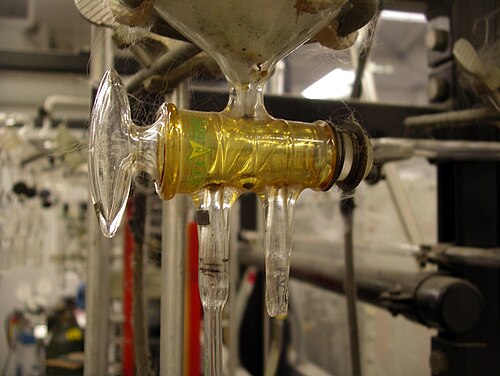

二重斜孔ガラス三方活栓

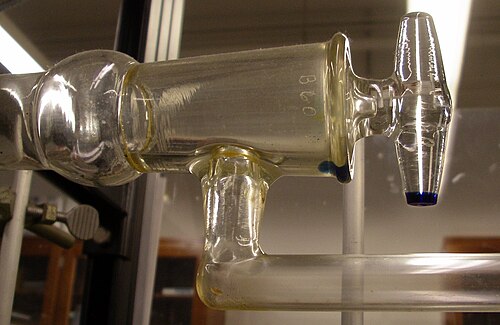

開いた状態のコックは短いホースを介してオイルバブラーに接続されています

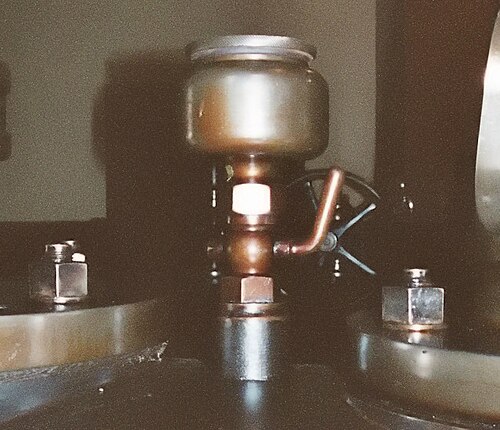

蒸気機関のコック
バーミンガム市の鋳鉄製止水栓カバー。住宅地の境界に設置されており、市議会が飲料水の供給を担当していた時代のものである。

参考文献

^ ホースマン、ポール（2020年3月6日）。「ストップコックとは何か、そしてそれは何をするのか？」ダイレクトライン。
^ Lippincott (2018-10-05). Lippincott Nursing Procedures. Lippincott Williams & Wilkins. ISBN 978-1-9751-2083-2。
^ ab ケンケル、ジョン（2002-10-29）。技術者のための分析化学。CRCプレス。p. 86。ISBN 978-1-4200-5670-9。
^ シュライバー、デュワード F.; ドレズゾン、MA (1986-11-05)。空気に敏感な化合物の操作。ジョン・ワイリー・アンド・サンズ。ISBN 978-0-471-86773-9。
^ カナダ特許庁（1911年）。科学的なカナダの機械工学雑誌と特許庁の記録。961ページ。
