硬い図

スティフ図、またはスティフパターンは、化学分析のグラフィカルな表現で、1951年にHAスティフによって初めて開発されました。水文地質学者や地球化学者は、水サンプルの主なイオン組成を表示するためにこの図を広く使用しています。垂直のゼロ軸の両側に伸びる 4 つの平行な水平軸から多角形が作成されます。 陽イオンは、各水平軸に 1 つずつ、ゼロ軸の左側にリットルあたりのミリ当量でプロットされ、陰イオンは右側にプロットされます。スティフパターンは、異なる水源の水を視覚的に素早く比較するのに役立ちます。スティフ図の代替として、マウチャ図があります。

スティフダイアグラムは次のように使用できます。

1) イオン的に関連した水を視覚化し、そこから流路を決定するのを助けるため、または;

2) 流路がわかっている場合、水体のイオン組成が空間および/または時間とともにどのように変化するかを示します。

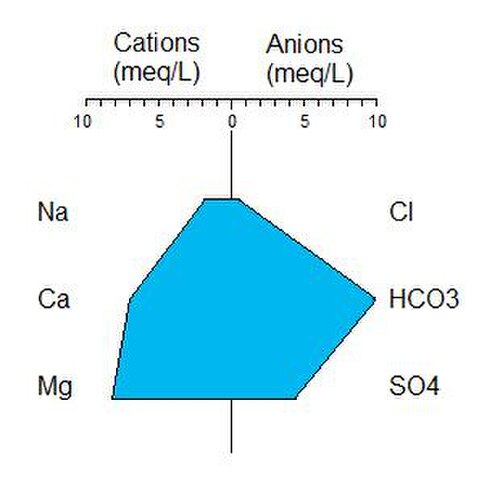

典型的なスティフ図を図 (右) に示します。標準的な慣例により、スティフ図は、中心軸の左側に陽イオンの等価濃度をプロットし、右側に陰イオンをプロットして作成されます。点が接続されて図が形成されます。異なる水間でスティフ図を比較する場合、同じイオン種、同じ順序、同じスケールを使用して各図を作成することが重要です。

環境研究所では、通常、質量/体積単位（通常は mg/L）を使用して、陰イオンおよび陽イオンパラメータの濃度を報告します。質量濃度を同等の濃度に変換するには、次の数学的関係が使用されます。

(質量濃度) * (イオン電荷) / (分子量) = (当量濃度)

たとえば、カルシウム濃度が 120 mg/L の水の場合、カルシウム相当濃度は次のようになります。

(120 mg/L) * (2 meq/mmol) / (40 mg/mmol) = 6 meq/L

• HyCA商用ソフトウェアはKWRウォーターウェアから入手可能
• AqQA 商用ソフトウェアは RockWare, Inc. から入手可能です。
• AquaChem Schlumberger Water Services の商用ソフトウェア
• ChemPoint Pro Starpoint software, Inc. の商用ソフトウェア。
• Sanitas Technologies LLC の Sanitas 商用ソフトウェア
• The Geochemist's Workbench Aqueous Solutions LLC の商用ソフトウェア
• GWB コミュニティ エディション 人気の地球化学モデリング ソフトウェア パッケージの無料コミュニティ エディション。
• RockWorks Utilities RockWare, Inc. の商用ソフトウェア。
• HydroAnalysis, Inc. の EnviroInsite 商用ソフトウェア。
• Python スクリプト硬い図をプロットできる無料のオープンソースPythonスクリプト。

• フェッター。応用水文地質学、第 4 版。2001 年。376 ページ
• Drever, James I. 『天然水、表層水および地下水環境の地球化学』第 3 版。アッパー サドル リバー、ニュージャージー: Prentice Hall、2002 年。
• Stiff, HA, Jr., 1951, 「パターンによる化学水分析の解釈」：Journal of Petroleum Technology、v. 3. no. 10、セクション 1: p15,16 およびセクション 2: p3。
