ステレオタイプ (UML)

ステレオタイプは、統一モデリング言語(UML)の3 種類の拡張メカニズムのうちの 1 つで、他の 2 つはタグと制約です。^{[1] : 73}ステレオタイプを使用すると、設計者は UML の語彙を拡張して、既存のモデル要素から派生した新しいモデル要素を作成できますが、その新しいモデル要素は、特定のドメインやその他の特殊な使用に適した特定のプロパティを持ちます。この命名法は、印刷で使用されるステレオタイプの元の意味に由来しています。たとえば、ネットワークをモデリングする場合、ルーターやハブを表すシンボルが必要になることがあります。ステレオタイプ化されたノードを使用すると、これらを基本的な構成要素として表示できます。

ステレオタイプは、グラフィカルに表現すると、ギュメット（「」または、ギュメットが使用できない場合は「」）で囲まれた名前として表現され、他の要素の名前の上に置かれます。 ^{[1] : 73}加えて、または代わりに、特定のアイコンで示されることもあります。アイコン画像は、UMLシンボル全体を置き換えることさえできます。たとえば、クラス図では、ステレオタイプは次の目的で使用できます。

1. メソッドの動作を分類する（例：コンストラクタとゲッター）
2. 分類器自体を「インターフェース」などを使って改良する。 ^[2]

Peter Coad氏が著書『Java Modeling in Color with UML: Enterprise Components and Process』で提案しているステレオタイプの代替案の 1 つは、色付きのアーキタイプを使用することです。異なる色の UML ボックスで示されるアーキタイプは、ステレオタイプと組み合わせて使用​​できます。この追加された意味の定義は、UML オブジェクトがより大きなソフトウェア システム内で果たす役割を示します。

バージョン 2.0 からは、以前は独立していたタグ付き値はステレオタイプ属性と見なされます。名前タグ付き値は引き続き保持されます。各ステレオタイプには 0 個以上のタグ定義があり、ステレオタイプ化されたすべての UML 要素には対応する数のタグ付き値があります。

UML では、become は特定の UML ステレオタイプのキーワードであり、依存関係(破線の矢印としてモデル化) に適用されます。 become は、ソース モデリング要素 (矢印の末尾) が、値、状態、またはクラスが変更された場合でも、何らかの ID を維持しながら、ターゲット モデリング要素 (矢印の先頭) に変換されることを示します。

UML 2.1 では仕様内で「become」ステレオタイプを使用していますが、定義はされていません。

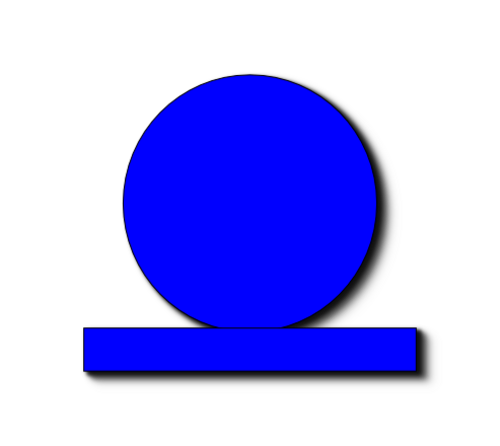

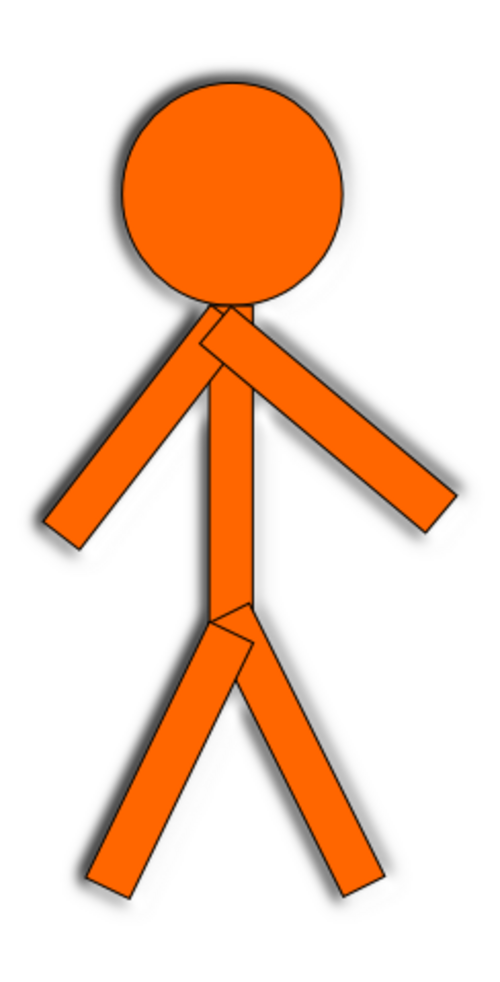

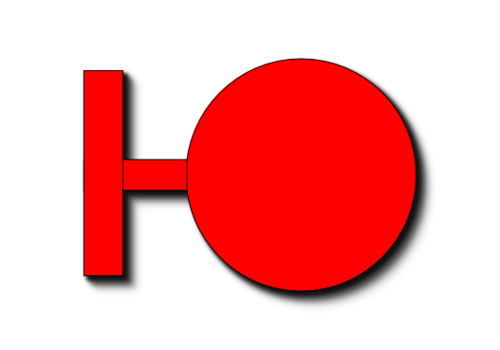

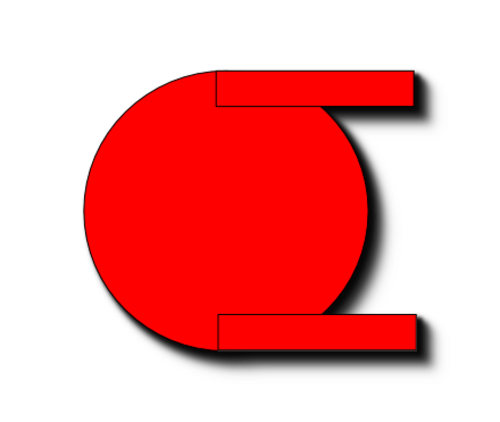

たとえば、エンティティ - コントロール - 境界パターン (ECB または BCE パターン) では 3 つが使用され、堅牢性図では 4 つ(境界、コントロール、エンティティ、アクター) が使用されます。

• プロファイル (UML)
• エンティティ - コントロール - 境界

• UML ステレオタイプ
