装甲ケーブル

電力配電において、装甲ケーブルとは通常、主電源供給用に設計された耐久性の高い電力ケーブルである鋼線装甲ケーブル( SWA ) を指します。これは、11 kV ケーブルや 33 kV ケーブルを含む数多くの装甲電気ケーブルの 1 つであり、地下システム、電力網、ケーブルダクトに使用されています。^[1]

アルミニウムは外装にも使用できますが、歴史的には鉄が使用されていました。外装は海底通信ケーブルにも適用されます。

工事

SWA ケーブルの一般的な構造は、次のように分類できます。

^{導体：平撚銅線（ケーブルは柔軟性の度合いに応じて分類される。クラス2は英国規格BS EN 60228:2005 [2]}で規定されている剛性撚銅線を指す）
絶縁：架橋ポリエチレン（XLPE）は、耐水性と電気特性に優れているため、多くの電力ケーブルに使用されています。ケーブルの絶縁により、導体と他の金属物質が互いに接触することがなくなります。^[3]
ベッド:ポリ塩化ビニル(PVC) ベッドは、ケーブルの内層と外層の間に保護境界を提供するために使用されます。

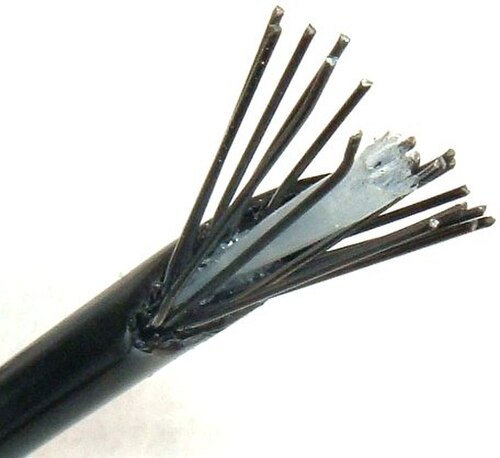

装甲: 鋼線装甲は機械的保護を提供し、ケーブルがより高いストレスに耐え、直接埋設され、屋外または地下のプロジェクトで使用できることを意味します。^[4]装甲は通常アースに接続され、ケーブルによって供給される機器の回路保護導体 (「アース線」) として使用されることもあります。
シース: 黒色の PVC シースがケーブルのすべてのコンポーネントをまとめて保持し、外部からのストレスからさらに保護します。

上で説明したSWAケーブルのPVCバージョン^[5]は、英国規格BS 5467と国際電気標準会議規格IEC 60502の両方の要件を満たしています。 ^[6]これはSWA BS 5467ケーブルとして知られており、定格電圧は600/1000Vです。^[7]

SWA ケーブルは、一般的には主電源ケーブル、装甲ケーブル、電源ケーブル、ブックレット装甲ケーブルと呼ばれます。ただし、電源ケーブルという名前は、6381Y、NYCY、NYY-J、6491X ケーブルなど、さまざまなケーブルに適用されます。

アルミ線装甲ケーブル

スチールワイヤーアーマーは、ケーブルの多芯バージョンでのみ使用されます。多芯ケーブルとは、その名のとおり、複数の異なる芯線があるケーブルです。ケーブルに芯線が 1 つしかない場合は、スチールワイヤーの代わりにアルミニウムワイヤーアーマー (AWA) が使用されます。これは、アルミニウムが非磁性であるためです。単芯ケーブルの電流によって磁場が生成されます。これにより、スチールワイヤーに電流が誘導され、過熱を引き起こす可能性があります。

アーシングのための装甲の使用

ケーブルから供給される機器にアースを提供する手段としての外装の使用（技術的には回路保護導体または CPC と呼ばれる機能）は、電気設備業界で議論の的となっている。ケーブル内の追加のコアが CPC として指定される（たとえば、ラインとニュートラルに 2 芯ケーブルを使用し、外装を CPC として使用する代わりに、3 芯ケーブルを使用する）場合や、外部アース線をケーブルに沿って配線して CPC として使用する場合がある。主な懸念事項は、コアと比較した外装の相対的な導電性（ケーブルのサイズが大きくなるにつれて低下する）と信頼性の問題である。権威ある情報源による最近の記事では、この慣行を詳細に分析し、ほとんどの状況で、英国の配線規則の下では外装が CPC として機能するのに十分であると結論付けている。^[8]^[9]

SWA BS 6724 ケーブル

SWA ケーブルの構造は、使用目的によって異なります。たとえば、電源ケーブルを公共エリアに設置する必要がある場合は、SWA BS 6724 ケーブルと呼ばれる低煙ゼロハロゲン(LSZH) と同等のものを使用する必要があります。1987 年にロンドンで発生したキングスクロス火災の後、すべてのロンドン地下鉄ケーブルに LSZH シースを使用することが義務付けられました。死亡事故の多くは、有毒ガスと煙の吸入によるものでした。その結果、LSZH ケーブルは、現在、人口密度の高い密閉された公共エリアでの使用が推奨されています。これは、火災にさらされても、ハロゲンの放出が無毒レベルであり、煙のレベルが低いためです。英国規格 BS 6724 の要件を満たす SWA ケーブル BS 6724 には、LSZH ベッドと黒の LSZH シースがあります。

通信分野での使用

装甲ケーブルは、漁船や野生動物による損傷から海底通信ケーブルを保護するために使用されています。初期の電信ケーブルは鉄線装甲を使用していましたが、後に鋼鉄に切り替わりました。これらの最初のものは、 1851年に海底電信会社によって敷設されたイギリス海峡横断ケーブルでした^。[10] その後すぐに、より多くの電信ケーブル、そして後には電話ケーブルが複数の芯線を持つようになりました。現代のケーブルは銅線ではなく光ファイバーケーブルです。最初の大西洋横断光ファイバーケーブルは、1988年のTAT-8でした。 ^[11]
