スタックライト

スタック ライト(信号塔灯、表示灯、アンドン ライト、警告灯、産業用信号灯、またはタワー ライトとも呼ばれる) は、工業製造およびプロセス制御環境の機器で一般的に使用され、機械のオペレーター、技術者、生産管理者、工場の従業員に機械の状態を視覚的および聴覚的に表示します。これらは、アンドン (エラーが発生したときにそれを識別する製造システム) の一種です。

スタック ライトは、ビーコン ライト/ストロボと同様の用途で使用されますが、通常表示される情報には、より多くの機械/プロセス状態が含まれます。スタック ライトは通常、照明源として 白熱灯、LED、またはキセノン タイプのストロボを使用します。

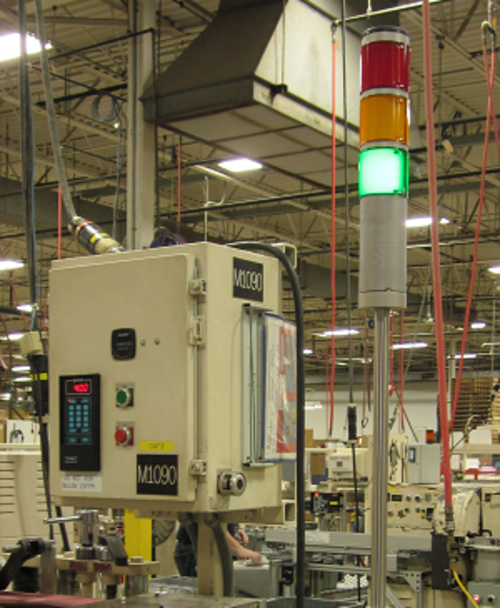

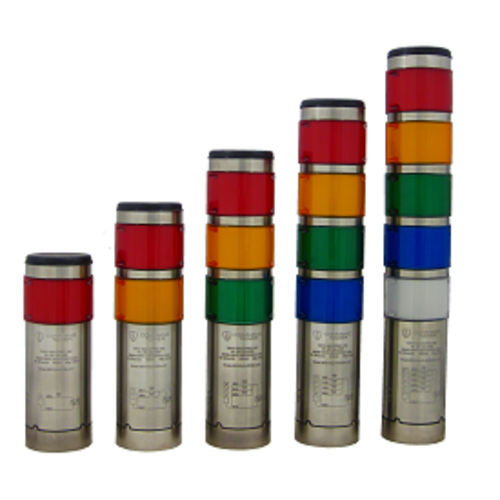

スタック ライトは、一般的にさまざまな形状の柱状構造で、色分けされたインジケーター セグメントが「積み重ねられた」方向に互いに重なって配置されています。スタック ライトには通常、最大 5 つの異なる色のセグメントがあり、マシンまたはプロセスのさまざまな状態を示します。

（通常は）赤、黄、緑、青、または透明な白の任意の組み合わせのセグメントが独立して作動し、消灯、点灯、または点滅します。

スタック ライトは、プログラマブル ロジック コントローラ、分散制御システム、PC 制御システムによって直接制御されるか、タイマー、センサー、ラッチ リレーなどのマシン制御にハードワイヤード接続される受動デバイスです。

離散信号は、一般的な産業用制御電圧 (12Vdc、24Vac/dc、115Vac、230Vac を含む) で点灯セグメントをアクティブにします。一部のユニットは、 Modbus、DeviceNet、Profibus、CAN-Open、ASiなどの一般的な産業用ネットワークを介したフィールドバスネットワーク制御をサポートしています。

点滅制御は、スタック ライトの内部回路によって提供される場合もあれば、タイマーまたはロジック コントローラーを使用して外部から制御される場合もあります。

スタック ライトは、ウォッシュダウン ( IP65 ) や防爆など、あらゆるタイプの産業環境で使用できます。

スタック ライトはさまざまなマシンやプロセス環境で使用され、特定の色分けはシステム設計者によって割り当てられます。

マシンの状態条件によく使用されるカラー コードは次のとおりです。

• 赤:緊急停止や機械故障などの障害状態
• オレンジ色: 過熱や過圧などの警告
• 緑: 機械またはプロセスが正常に動作している
• 青: 外部からの支援要請。オペレーターが原材料、スケジュール、メンテナンス担当者の支援を要請している可能性がある。
• ホワイト: 特定のマシンに対するユーザー定義の条件。生産性の監視に関連することが多い。
• オプションで、通常70 ～ 105 dBの範囲の可聴アラームブザーを追加して、機械のオペレーターに優先度の高い状況を警告することもできます。

IEC60073 は、機械状態の色分けと音響警告に対応しており、パネル パイロット ライトやスタック ライトなどのデバイスに適用できます。赤と黄色の機械状態は通常エラーまたは警告であるため、通常は機械オペレーターの介入が必要です。青と白の状態では手動介入が必要になる場合があります。

一般的なアプリケーションには、以下のものが含まれますが、これらに限定されません。

• 生産性の監視（多くの場合、部品数/時間表示によるレートベースの機械出力管理）。稼働時間と停止時間の監視（総合設備効率）は、これらのデバイスの非常に一般的な用途です。^[1]
• 警告表示と機械故障管理
• リーン製造業- 5Sイニシアチブ^{[2] [3]}
• SCADA 監視制御システムおよびユーザー インターフェイス/HMIと組み合わせると、SCADA/HMI はより具体的なマシン/プロセス ステータス データを提供します。スタック ライトは、マシン オペレーター コンソールから離れた場所に視覚的/聴覚的なフィードバックを提供することで、それらを補完します。
• 組立ステーションのワークセル
• メンテナンスコールステーション
• CNC加工設備とプロセス監視およびフィードバック
• 放送スタジオ（一般的にはラジオ放送スタジオで使用）では、スタジオのオンエア、ライブマイク、電話通話などのステータスを表示したり、サイレント表示が重要な環境でドアベルとして使用したりします。
• ディスパッチャーがヘッドセットを頻繁に使用するディスパッチ センターでは、ディスパッチャーが電話または無線を使用しているかどうかがわかりにくくなります。無線がキー操作されているときはライトが 1 つの色に点灯し、電話中は別の色に点灯します。

• アンドン（製造）
