スマートモビリティアーキテクチャ

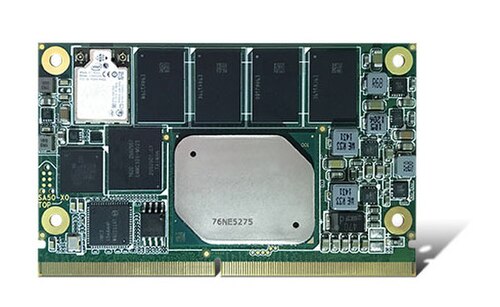

スマートモビリティアーキテクチャ（SMARC ）は、コンピュータオンモジュール（COM）用のコンピュータハードウェア標準です。SMARCモジュールは、モバイルデバイスなどの非常にコンパクトな低電力システムの開発用に特別に設計されています。^[1]

仕様

SMARCハードウェア仕様V1.0は、組み込み技術標準化グループ（SGeT）によって公開されました。SGeTは2012年に最初の会議を開催し、Engelbert Hörmannsdorferが議長を務めました。 ^[2]この仕様は、SGeTのWebサイトから無料でダウンロードできます。通常、SMARCモジュールはARMアーキテクチャプロセッサに基づいていますが、 x86プロセッサに基づくものなど、他の低電力システムオンチップ（SoC）アーキテクチャにも取り付けることができます。^[3]通常、SMARCモジュールの電力要件は数ワットの範囲です。^[4]

コンピュータオンモジュールには、起動可能なコンピュータのコア機能のほか、DRAM、ブートフラッシュ、電圧分配、イーサネット、ディスプレイトランスミッターなどの追加回路が統合されています。モジュールは、アプリケーション固有のキャリアボードとともに導入されます。キャリアボードのサイズと形状は、顧客固有の要件に合わせて定義できます。キャリアボードは必要なインターフェイスを実行し、必要に応じて、オーディオコーデック、タッチコントローラ、ワイヤレス通信インターフェイスなどの追加機能を統合できます。

SMARC 仕様では、モジュールの寸法とアンカーポイントの配置、およびキャリアボードへのコネクタとピン配列による実行インターフェイスの両方が概説されています。ピン配列は ARM および低電力 SoC インターフェイス用に最適化されており、低電力およびモバイルアプリケーションに重点を置いた従来の PC インターフェイスとは区別されます。

SMARCは、 2012年2月にKontron社とAdlink社によって導入された超低電力（ULP-COM）フォームファクタに基づいています。^[5] SGeTによる仕様策定プロセス中に、この標準はSMARCに改名されました。SGETは2012年12月に1.0仕様を承認しました。^[1]

寸法

SMARC では 2 つのモジュールサイズが定義されています。

82 mm × 50 mmの超小型低消費電力設計
82 mm × 80 mm：より高いパフォーマンスと、スペースと冷却要件の増加を伴うSoC向け

コネクタ

SMARC コンピュータオンモジュールには、モジュールのプリント基板(PCB) 上に 314 個のカードエッジコンタクトがあり、キャリアボード上のロープロファイルコネクタを介して接続されます。ほとんどの場合、コネクタの構造高さは 4.3 mm です。これは、当然ながらピン割り当てが完全に異なるモバイル PCI Express モジュール3.0 グラフィックカードにも使用されます。

信号線とピンの割り当て

信号伝送は合計 314 本のピンを介して行われます。このうち 33 本は電源と接地用に予約された信号線であるため、SMARC では合計 281 本の信号線が実質的に使用可能です。ARM および SoC に典型的な省電力インターフェイス (たとえば、ディスプレイ接続用のパラレル LCD、カメラ用のモバイル産業用プロセッサインターフェイス、一般的な周辺機器接続用のシリアルペリフェラルインターフェイス(SPI)、オーディオ用のI²S 、およびI2C)が含まれています。これらのほかに、 USB、SATA、PCI Expressなどの従来のコンピューターインターフェイスも定義されています。

SMARC 仕様のバージョン 2.0 では、314 本の信号ラインすべてが固定 I/O に割り当てられているわけではありません。代替機能ブロック (AFB) には、さまざまな要件に使用できる空きピンがあります。これは、SMARC 仕様が、以前の設計との完全な互換性を維持しながら、今日では予測できない今後の技術開発に柔軟に対応できるようにするためです。一方では、SMARC 仕様の拡張バージョンでは、これらの 20 本の AFB 信号ラインに新しい標準機能を割り当てることができます。他方では、SMARC 仕様 1.0 には、AFB のインターフェイスとして想定される、または割り当てられる可能性のある、メディア指向システムトランスポート (MOST) バス、デュアルギガビットイーサネット、スーパースピード USB、または産業用ネットワークプロトコルがリストされています。

参照

COM Express、コンピュータオンモジュールの別の標準
ETX
Qセブン
TX
