スロット型光スイッチ

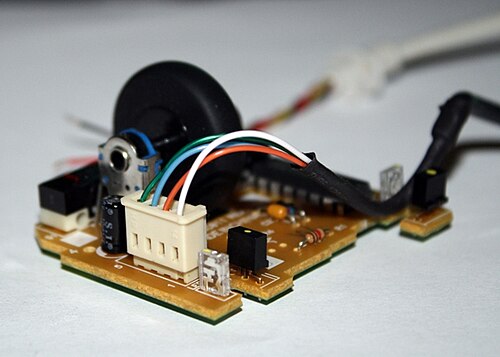

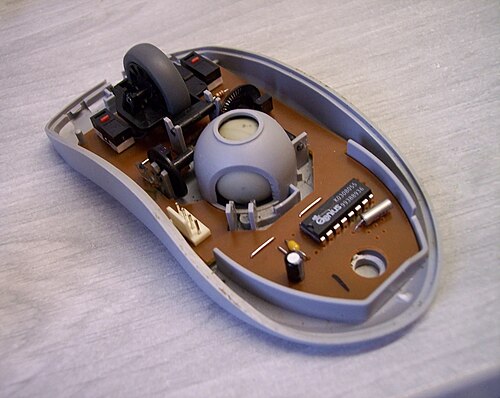

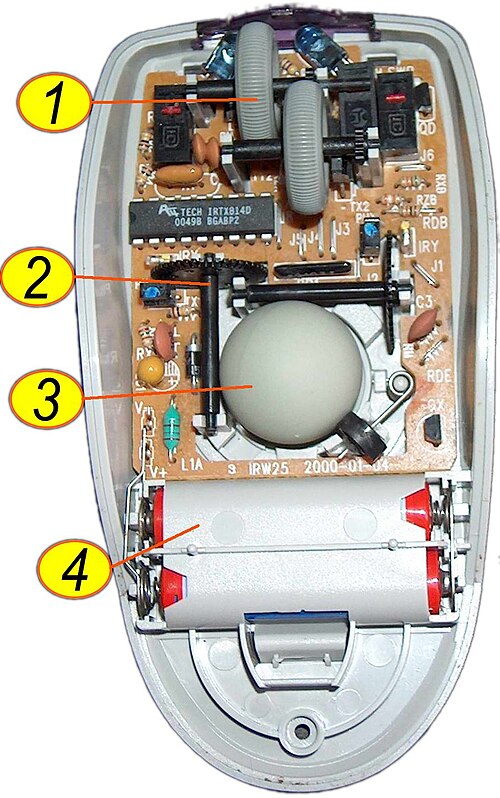

スロット付き光スイッチは、オプトスイッチまたは光スイッチと呼ばれることもありますが、光学部品と混同しないでください。これは、発光体（LEDなど）と光検出器（フォトダイオードなど）が1つのパッケージに搭載されたデバイスで、通常は発光体が光検出器を照らしますが、その間のスロットに不透明な物体を挿入してビームを遮断することができます。ビームが遮断されると状態が変化する関連回路が提供されます。たとえば、コンピュータプリンタのキャリッジには、スロット付きスイッチのビームが移動の終わりに達すると遮断する突起が取り付けられ、回路が適切に反応します。スロット付きスイッチの別の用途は、回転ボールを備えたコンピュータマウスです。ボールは、スロット付きスイッチのスロット内で回転する光チョッパーホイールを駆動する回転直交シャフトによって移動距離を測定します。^[1]

このデバイスはオプトカプラと同じ基本コンポーネントを使用しますが、フォトエミッタ入力ではなく光路を操作することによって動作します。

スロット型光スイッチのイラストとデータはカタログやメーカーのデータシートに記載されています。^[2]
