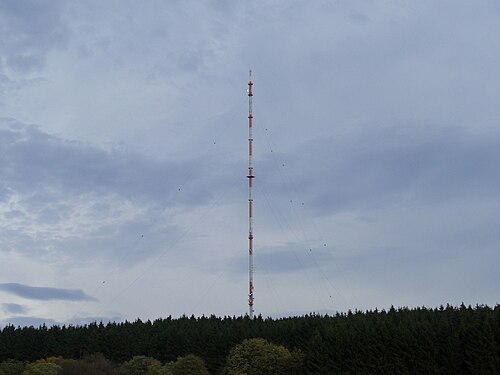

アイフェル送信所（ドイツ語: Sender Eifel）は、ドイツの放送会社SWRのFMおよびTV送信施設で、ドイツのキルヒヴァイラー近郊のシャルテベルクに位置しています。1985年までは、シャルテベルク送信所は 高さ160メートル（520フィート）の支線付きマストを使用していました。しかし、このマストでは深い谷で良好な受信ができなかったため、1985年に 高さ302メートル（991フィート）の新しい支線付き鋼鉄フレームマストが建設され、ラインラント＝プファルツ州で最も高い建造物となりました。このマストの部材はハイン・レーマンAG社が製造し、建設工事はルートヴィヒスハーフェンのBBS AG社が行いました。マストの最初の20メートルは小型クレーンを使用して建設されました。高さ20メートルから100メートルまでのマスト要素は自動車クレーンを使用して設置され、それより上のセクションにはデリッククレーンが使用されました。シャルテベルク送信所の新しいマストは 、高さ288メートル（945フィート）の支線付き格子鋼構造で、断面は正方形、一辺の長さは2.1メートル、 頂上にはUHFアンテナ用の長さ14メートル（46フィート）のGFKシリンダーがあります。構造物の総重量は204トンです。マストは地上57メートル、123メートル、195メートル、273メートルの4つのレベルで支線で支えられています。高さ281メートルまで昇降するエレベーターが装備されています。航空機警告用に、20個の赤いネオンランプと1000ワットのランプを使用した2つの点滅灯が設置されています。
北緯50度13分07秒、東経6度45分02秒/北緯50.21871度、東経6.75063度/北緯50.21871度、東経6.75063度
