SIGザウアーシステム

SIGザウアーシステムは、自動装填式拳銃に見られるアクションの一種である。これは、ジョン・M・ブラウニングとチャールズ・ペッターの両氏の研究に基づく設計の改良であり、コルトモデル1900から始まり、フランスのモデル1935A、そして後にSIG P210拳銃へと進化した。このアクションは、1975年頃に米国で初めてブラウニングBDA（ブラウニングダブルアクション）.45 ACP口径拳銃に採用された。これは、拳銃の生産コストを最適化しながら、高いレベルの精度と信頼性をもたらす設計である。これは、警察、軍隊、民間で広く採用されているSIGザウアー社のいくつかの設計の基礎であり、米国軍のM17およびM18サイドアームで使用されているアクションである。これは、今日、世界中の多くの場所で見られる、非常によく模倣された設計となっている。^[1]

1975年に発表された新しいSIGザウアーP220ハンドガンは、 SIGザウアーシステムと呼ばれる新しいタイプのアクションを採用していました。これは、 SIGが1947年にライセンスを取得したフランスのモデル1935Aのアクションの開発でした。SIGザウアーハンドガンが初めて登場したのは、スイスの会社であるSchweizerische Industrie Gesellschaft（スイス工業会社、またはSIG）が当時は自動ねじ加工機と呼ばれていた新しいタイプの工業生産機械を開発した後の1975年頃でした。これは、人間の介入をほとんど必要とせずにいくつかの機械加工操作を実行できる、自動化されたタイプのフライス盤でした。今日、その機械はスイスタイプのCNC（コンピュータ数値制御）マシンと呼ばれています。このタイプのマシンにより、製造に使用する部品の製造コストを大幅に削減できました。これは、銃器の製造において特に重要です。

例えば、 1908年頃に登場したルガー拳銃は、完成までに650以上の機械加工と450の手作業による取り付け作業が必要でした。^[2] この時間と労力のコストは非常に高くつきました。その結果、ルガー（ドイツ武装軍需品社、DWM製）は、世界中で入手可能な拳銃の中で最も高価なものの1つになりました。ルガーは、サイドアームとしてカール・ワルサーのP38に取って代わられました。ワルサーの設計にはいくつかの革新がありましたが、最も重要なのは、製造がより簡単で安価だったことです。^[3]

1947年、SIGはフランスのSACMから、1936年にフランス陸軍の契約のために開発された拳銃の設計のライセンスを取得しました。^{[4]これはSIGによって}P210 と命名されました。これは非常に正確な拳銃として世界中で有名でした。しかし、ルガーと同様に、製造に非常に費用がかかりました。新しい機械の開発により、SIGはP210拳銃の簡易版を製造できるようになり、これがP220となり、後にP225（ドイツではP6として採用）になりました。

フランスのモデル1935A拳銃は、当時一般的に入手可能だった拳銃よりも高容量の拳銃を求めるフランスの要求の結果生まれた。競技会が開催され、ジョン・ブローニングはベルギーのブローニング社を通じて、死去する直前の1933年に製作した設計を提出した。この設計は、アメリカ軍が修正を加えた形で採用し、M1910（後にM1911A1 ）と命名した1910年のオリジナル設計を、ブローニング自身が簡略化したものであった。ブローニングの設計は採用されなかったが、ペッター・ブローニング方式として知られる改良版が採用された。

ブラウニング 1910 の設計は、ハンドガンの銃身とスライドが鋼鉄のフレームに乗っている、短い反動動作で構成されています。発射されると、弾丸の動きの慣性により、銃身とフレームは、弾丸が銃身を離れた後に銃身内のガス圧が低下するまで、一定距離にわたって一緒に反動します。弾丸が銃身内を発射されるとき、金属ケース内の推進剤の燃焼によって生成された高圧ガスによって押し出されます。弾丸が最初に動き始めると、薬莢と銃身内の圧力は 1 平方インチあたり 16,000 ポンド (110,000 kPa) 以上に上昇します。弾丸が銃身内を発射されるとき、銃身内を通過するときに薬莢から弾丸までの空間の容積が大きいため圧力が分散し始め、弾丸が銃身を離れると圧力が急激に低下します。これにより、加圧されなくなったガスが大気中で急速に膨張します。

銃身とスライドを合わせた重量は弾丸の重量よりもはるかに大きいため、銃身とスライドは弾丸の慣性によって動かされることに抵抗し、反動ではるかにゆっくりと動きます。銃身とスライドがある程度反動した後、弾丸は銃身から出て圧力ははるかに低いレベルまで下がります。銃身とスライドは、銃身の尾栓の上部とスライドの内側上面に機械加工された連結溝によって保持されています。銃身はスライドに対して保持されるため、スライド アセンブリがある程度反動してもこれらの溝はロックされたままです。銃身内のガス圧力が安全なレベルまで下がるのに十分な距離反動した後、銃身は可動リンクによって下方に引っ張られ、銃身はスライドとの噛み合いからロック解除されます。この時点でスライドはある速度で移動しており、慣性によって後方に移動し続けます。

薬莢を銃身の尾部に押し込むスライド機構には、薬莢の縁を滑らせて掴む爪（エキストラクターと呼ばれる）も付いています。反動時にエキストラクターは空になった薬莢をチャンバーから引き抜きます。スライドが後方に最大限に移動するに近づくと、スライドの突起（エジェクターと呼ばれる）が動いている薬莢に当たり、スライドの片側に配置されてその側にオフセットされているため、動いている薬莢が拳銃のアクションから飛び出します。

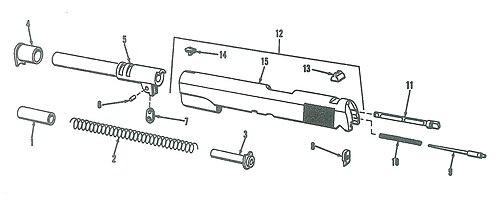

銃身とスライドは、銃身の真下のスライド部分にある反動スプリングとガイドによって前方に押し出されます。オリジナルのブラウニング 1910 設計では、銃身の前部には銃身の前方を所定の位置に保持する銃身ブッシングがあり、銃身が反動の終わりに引っかかることなく下方に回転できるように機械加工されています。ブッシングには、反動スプリング アセンブリの前部を保持する突起があります。分解中は、このブッシングを回転させて、スプリングとガイドを取り外して清掃できるようにします。

銃身の後部には旋回リンクがあります。このリンクは、テイクダウン レバーの一部である円筒形のピンに乗っています。銃身が反動して最も後方に移動すると、リンクはテイクダウン ピンの周りを回転し、銃身を下方に引っ張ります。これにより銃身上部のリブが外れ、その時点でスライドは後方に動き続け、空の薬莢を排出します。

薬莢が排出されると、スライドとその中に入っているブリーチブロックはマガジンの領域を通り過ぎます。マガジン内のスプリングは、空の薬莢が排出されるときに、マガジン内の次の薬莢を上方に押し上げます。次に、スライドは前方のバッテリー位置に戻ります。スライドが移動すると、ブリーチブロックはマガジンの上部にある薬莢に当たり、薬室に押し込みます。完全にロック位置に戻ると、「バッテリー状態」と呼ばれます。これで再装填サイクルが完了します。

マガジン内の最後のカートリッジが発射されると、カートリッジを押し上げたマガジン内のプレートがレバーを押し上げ、スライドをキャッチして開いたままにします。これはハンドガンの弾薬が空になったことを明確に示しています。これで、空のマガジンの代わりに満杯のマガジンを装着できます。マガジンを挿入して所定の位置にロックしたら、開いたままにするレバーの外側部分を押すと、マガジン内のカートリッジがチャンバーに装填され、マガジン/チャンバーの再装填プロセスが完了します。

ブラウニング 1910 の設計を調べると、銃身の回転運動に不正確さをもたらす部品がいくつかあることがわかります。銃身のブッシング、スライド、ピボット リンクの一貫した動きと、スライドの溝の噛み合いは、ハンドガンが機能するために必要です。しかし、特にハンドガンが火薬の残留物や汚れで汚れ始めたときに確実に機能するには、これらの部品を機械加工して、蓄積した汚れによって機能が停止しないようにする必要があります。その結果、コルト M1911 は不正確なハンドガンと見なされました。^[5]

ブローニングとペッターは、両者とも設計の精度に問題があることに気付いていた。ペッターは、銃身ブッシングの緩みを解消するためにそれを取り除き、同時に単一の銃身リンクを2つに分割し、今や拘束された反動スプリングをガイドの穴とピンで2つのリンクの間に固定した。ペッターは、銃身リンクの緩みを頑丈な金属カムに置き換えた。ペッターのライバルであるサンテティエンヌ銃器製造所は、リンクをピストレット オートマティック モデル 1935Sに残したが、銃身ブッシングを省略したほか、銃身とスライドの溝を完全に取り除き、銃身チャンバーを機械加工して棚を形成し、銃身をスライドさせるためのロックとして、排出口をロック機構として使用した。

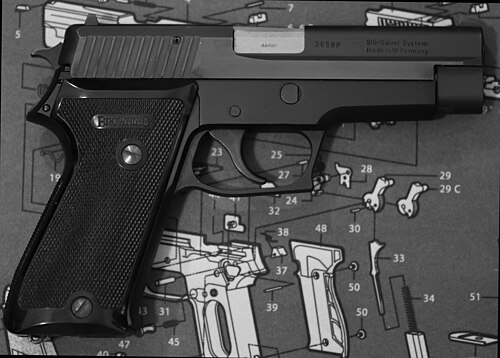

ブラウニング設計のこの最後の改良には、高価な高合金鋼の使用が必要でしたが、1970 年代まで経済的ではありませんでした。このとき、ソリッド カムとの組み合わせは SIG Sauer システムとして知られるようになりました。このシステムは、米国で最初に登場したのは、.45 ACPおよび9×19mm パラベラム口径のブラウニング BDA ハンドガンでした。これらは 1975 年に登場しました。ブラウニング BDA のスライドには「SIG Sauer システム」と刻印されています。^{[引用が必要]}

現在、最も現代的なハンドガンの設計の多くはこのシステムを採用しています。

輸出制限のため、SIGはドイツのJP Sauer & Sohn社と提携し、新シリーズのハンドガンを製造した。その結果生まれた製品名はSIG Sauerとなった。当初、これは現在ドイツのエッカーンフェルデにあるSIG Sauer, GmbHという会社に適用されたが、この会社の別の支社が米国に設立された。当初はSIG Armsとして知られていたが、現在はニューハンプシャー州ニューイントンに本社を置くSig Sauer Inc.となっている。2000年以来、2つのSIG Sauer社は独立して運営されているが、どちらもドイツのルーク・アンド・オルトマイヤー・グループが所有している。^[1]
