SDXF（構造化データ交換フォーマット）は、RFC 3072で定義されたデータシリアル化フォーマットです。 [1]これにより、異なるタイプの任意の構造化データを1つのファイルに組み立てて、任意のコンピュータ間で交換できるようになります。
データを任意にシリアル化して自己記述形式にする機能はXMLを彷彿とさせますが、SDXF は XML のようなテキスト形式ではありません。つまり、SDXF はテキスト エディターと互換性がありません。SDXF を使用してエンコードされたデータ (複合および基本) の最大長は 16777215 バイト (16 MBより 1 少ない) です。
技術構造フォーマット
SDXF データは、任意のレベルの構造の深さを表現できます。データ要素は自己文書化されており、メタデータ(数値、文字列、または構造) がデータ要素にエンコードされます。この形式の設計はシンプルで透過的です。コンピューター プログラムは明確に定義された関数を使用して SDXF データにアクセスし、プログラマーが正確なデータ レイアウトを学習する必要がありません。
名前の「交換」という単語は、別の種類の透明性を反映しています。SDXF 関数は、コンピュータ アーキテクチャに依存しないデータ変換を提供します。シリアル化は、追加の手段なしでコンピュータ間で交換できます (直接ネットワーク、ファイル転送、または CD 経由)。受信側の SDXF 関数は、アーキテクチャの適応を処理します。
構造化データは、テキスト文字列よりも複雑なパターンを予測できるデータです。[2]
例

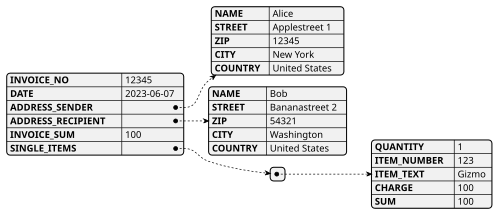

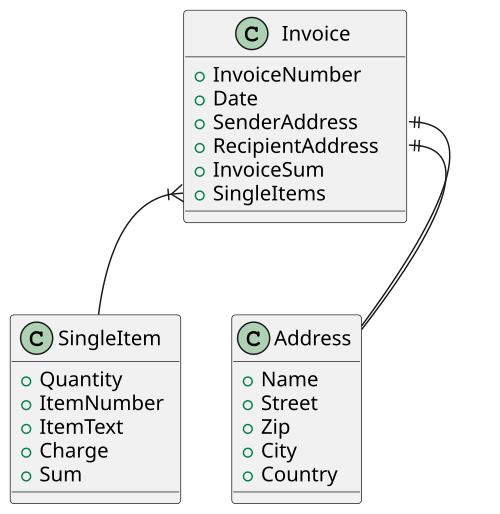

商業的な例: 2 つの企業がデジタル請求書を交換したいと考えています。請求書には、次のような階層的なネスト構造があります。
請求書 │ ├─ 請求書番号 ├─ 日付 ├─ 送信者アドレス │ ├─ 名前 │ ├─ 名前 │ ├─ ストリート │ ├─ 郵便番号 │ ├─ シティ │ └─ 国 ├─ 宛先_受信者 │ ├─ 名前 │ ├─ 名前 │ ├─ ストリート │ ├─ 郵便番号 │ ├─ シティ │ └─ 国 ├─ 請求金額 ├─ シングルアイテム │ ├─ シングルアイテム │ │ ├─ 数量 │ │ ├─ アイテム番号 │ │ ├─ アイテムテキスト │ │ ├─ チャージ │ │ └─ 合計 │ └─ ... ├─ 条件 ...
構造
基本要素はチャンクです。SDXF シリアル化自体がチャンクです。チャンクは、小さなチャンクのセットで構成できます。チャンクは、6 バイトのヘッダー プレフィックスとそれに続くデータで構成されます。ヘッダーには、2 バイトの 2 進数 (Chunk_ID) のチャンク識別子、チャンクの長さ、およびタイプが含まれます。圧縮、暗号化などの追加情報が含まれる場合もあります。
チャンク タイプは、データがテキスト (文字列) で構成されているのか、バイナリ数値 (整数または浮動小数点数) で構成されているのか、あるいはチャンクが他のチャンクの複合であるのかを示します。
構造化チャンクを使用すると、プログラマーは、上記の INVOICE などの階層構造を次のように SDXF 構造にパックできます。名前の付いた用語 (INVOICE、INVOICE_NO、DATE、ADDRESS_SENDER など) には、1 ～ 65535 (符号なしの 2 バイトの符号なしバイナリ整数) の範囲で一意の番号が与えられます。最上位/最も外側のチャンクは、レベル 1 の構造化チャンクとして、ID INVOICE (つまり、関連付けられた数値の chunk_ID) を使用して構築されます。この INVOICE チャンクには、レベル 2 以降の他のチャンク (INVOICE_NO、DATE、ADDRESS_SENDER、ADDRESS_RECIPIENT、INVOICE_SUM、SINGLE_ITEMS、CONDITIONS) が埋め込まれます。レベル 2 のチャンクの中には、2 つのアドレスと SINGLE_ITEMS について順に構造化されるものもあります。
正確な説明についてはRFCの2ページ目またはここを参照してください。[3]
SDXF を使用すると、プログラマーはコンパクトな関数セットを使用して SDXF 構造を操作できます。関数セットはごくわずかです。
チャンクを読み取るには、次の関数を使用する必要があります。
- 初期化
- パラメータ構造を初期化し、既存のチャンクにリンクします。
- 入力
- 構造化されたチャンクにステップインするには、この構造の最初のチャンクを処理する準備ができています。
- 離れる
- 現在の構造を離れます。この構造はすでに現在のものです。
- 次
- 存在する場合は次のチャンクに移動します (存在しない場合は現在の構造を離れます)。
- 抽出する
- 現在のチャンクからプログラム変数にデータを転送（および適応）します。
- 選択
- 指定されたチャンク ID を持つ次のチャンクを検索し、それを現在のチャンクにします。
チャンクを構築するには、次の関数を使用する必要があります。
- 初期化
- パラメータ構造を初期化し、空の出力バッファにリンクして新しいチャンクを作成します。
- 作成する
- 新しいチャンクを作成し、それを現在の既存の構造（存在する場合）に追加します。
- 追加
- 完全なチャンクを SDXF 構造に追加します。
- 離れる
- 現在の構造を離れます。この構造はすでに現在のものです。
次の疑似コードは請求書を作成します。
init ( sdx , buffersize = 1000 ); // SDXF パラメータ構造 sdx を初期化します。create ( sdx , ID = INVOICE , datatype = STRUCTURED ); // メイン構造の開始create ( sdx , ID = INVOICE_NO , datatype = NUM ERIC , value = 123456 ); // 基本チャンクを作成します。create ( sdx , ID = DATE , datatype = CHAR , value = "2005-06-17" ); // もう一度create ( sdx , ID = ADDRESS_SENDER , datatype = STRUCTURED ); // サブ構造create ( sdx , ID = NAME , datatype = CHAR , value = "Peter Somebody" ); // 要素。このサブ構造内のチャンク... create ( sdx 、ID = COUNTRY 、datatype = CHAR 、value = "France" ); // このサブ構造内の最後のチャンクleave ; // サブ構造 ADDRESS_SENDER を閉じる... leave ; // サブ構造 INVOICE を閉じる
[4]
INVOICE 構造を抽出する疑似コードは次のようになります。
init ( sdx , container = SDXF構造体へのポインタ) ; // SDXF パラメータ構造体を初期化します sdx enter ( sdx ); // INVOICE 構造体に結合します。// while ( sdx . rc == SDX_RC_ok ) { switch ( sdx . Chunk_ID ) { case INVOICE_NO : extract ( sdx ); invno = sdx . value ; // extract 関数は、パラメータ フィールド 'value' に整数値を入力しますbreak ; // case DATE : extract ( sdx ); strcpy ( invdate , sdx . data ); // sdx.data は、抽出された文字列へのポインタですbreak ; // case ADDRESS_SENDER : enter ( sdx ); // ADDRESS は構造化されたチャンクなので 'enter' を使用しますdo while ( sdx . rc == SDX_RC_ok ) // 内部ループ... break ; ... } }
SDXFは読みやすく、テキストエディタで変更できるように設計されていません。関連する編集可能な構造はSDEF（構造化データ編集可能形式）です。[5]
