安全データシート930

SDS 930は、サイエンティフィック・データ・システムズ社が販売したバイポーラ接合トランジスタを使用した商用24ビットコンピュータである。1963年12月に発表され、1964年6月に最初の導入が行われた。^[1]

説明

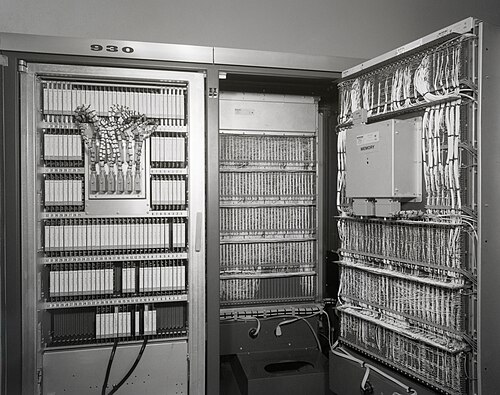

SDS 930 システムは、少なくとも 3 つの標準キャビネット(30 立方フィート、0.85 m ^{3 ) で構成され、重量は約 3,200 ポンド (1.6 ショートトン、1.5 t) です。}^[2]これは、算術論理ユニット、少なくとも 8,192 ワード (24 ビット + 単純パリティビット)の磁気コアメモリ、および IO ユニットで構成されています。2の補数整数演算が使用されます。このマシンには整数の乗算と除算がありますが、浮動小数点ハードウェアはありません。^[3] オプションで相関およびフィルタリングユニット (CFE) を追加できます。これは、非常に高速な浮動小数点の乗算と加算を実行できます(主にデジタル信号処理アプリケーション向け)。

独立したコンソールも提供されており、これにはマシンのレジスタのバイナリ表示と、プログラムの起動およびデバッグ用のスイッチが含まれています。ユーザー入力は、テレタイプモデル 35 ASR ユニットと高速紙テープリーダー (300 cps) によって行われます。ほとんどのシステムには、800 bpi で最大 75 インチ/秒で動作する磁気テープドライブが少なくとも 2 つ含まれています。磁気ドラムユニット、カードリーダーとパンチ、およびアナログ - デジタル/デジタル - アナログ変換デバイスの広範なセットを含む、通常のさまざまな周辺機器も利用できます。(ベクトルモード) グラフィックディスプレイユニットも利用できますが、キーボード入力手段は含まれていません。^{[引用が必要]}

SDS 930 は、1960 年代の典型的な小規模から中規模の科学コンピュータです。速度はコストの割に優れていますが、整数加算時間は 3.5 マイクロ秒で、当時の科学研究の主力製品 (たとえばCDC 6600 ) と同レベルではありません。装備の充実した 930 は、キャビネットが 10 台を超えることも珍しくなく、300 ～ 500 平方フィート (28 ～ 46 m ² ) の空調完備の部屋が必要です。1966 年当時のこのようなシステムの価格は、およそ 50 万ドルでした。^[要出典]

利用可能なプログラミング言語には、FORTRAN II、ALGOL 60、およびMeta-Symbol として知られるアセンブリ言語があります。FORTRAN システムは非常にコンパクトで、Digitek によって SDS 用に設計および実装され、4,096 ワードの SDS 900 シリーズマシンでコンパイルおよび実行できます。このような小さなメモリ空間で有用な処理を実行するために、コンパイラは Programmed OperatorS (POPS) と呼ばれる SDS アーキテクチャ機能に依存しています。この機能は、命令ワード内の 1 ビットで構成され、マシンが命令コード値 + 100 (8 進数) のメモリアドレスに「場所をマークして分岐」するようにします。その結果、擬似命令を定義および実装して、非常にコンパクトな専用コードを作成できます。FORTRAN コンパイラとランタイムの両方がこの機能を活用しています。^[4]^[5]

SDS 930 の市場寿命の終わりに近づいた頃、FORTRAN IV コンパイラを含むリアルタイムモニタシステムが導入されました。 ^[6] オペレーティングシステムもコンパイラも、顧客に頻繁に使用されることはありませんでした。多くの組織が 930 のハードウェアを変更および拡張しました。カリフォルニア大学バークレー校のProject Genieでは、 Berkeley Timesharing Systemとのタイムシェアリングを可能にするハードウェアを追加しました。これらの変更は、後にSDS 940の基礎となりました。テキサス大学オースティン校の Arachnid (Spider) など、他のオペレーティングシステムも顧客によってこのマシン用に作成されました。

SDS 930 は、ロスアラモス科学研究所を含む、当時の米国政府の主要研究所のほとんどで使用されていました。初期のフライトシミュレーターでは、ハードウェア整数乗算および除算機能と、リアルタイムデータ取得および制御周辺モジュールを備えているため、SDS 930 が使用されていました。このマシンは、このような種類のデータ取得やリアルタイム分析に特に適しているだけでなく、アナログハイブリッドシステムのデジタル制御システムとしても使用できます。

水上艦ASW攻撃トレーナー（デバイス14A2A）はSDS930コンピュータを使用し、海上での運用時間と費用を節約しながら陸上で現実的なシミュレーションを提供することで、米海軍駆逐艦のASW攻撃チームを訓練するように設計されました。 ^[7]

1974年の推定では、約200台のSDS-930/940/945コンピュータがまだ設置されていました。^[1]

参照

SDS 9xx コンピュータ

参考文献

^ ab Keith G. Calkins (1984 年 6 月)。「死なないコンピュータ: SDS SIGMA 7」。第 5 回 TeleExchange Proceedings。フロリダ州オーランド。2011年4 月 21 日閲覧。
^ CPU (シングルメモリバンク): 1150 ポンド、PS キャビネット: 1200 ポンド、I/O キャビネット: 700 ポンド、コントロールコンソール: 150 ポンド。「SDS 930 ドキュメント」を参照してください。bitsavers.org . 900066C_930_Technical_Manual_Feb66.pdf、p. 1–6 (19)。
^ SDS 930 コンピュータリファレンスマニュアル(PDF)。Scientific Data Systems。1969 年 11 月。 {{cite book}}:|work=無視されました (ヘルプ)
^ プログラム演算子は、SDS 900 シリーズのコンピュータのハードウェア概念であり、Atlasコンピュータの「エクストラコード」の概念に似ています。プログラム演算子呼び出しメカニズムにより、コンピュータ操作コードをソフトウェアコードで解釈できます。Scientific Data Systems の「SDS 900 シリーズ」技術マニュアルを参照してください。プログラム演算子を参照してください。また、「SDS 910 リファレンスマニュアル」(1970 年 2 月) も参照してください。プログラム演算子の詳細な説明については、付録 E、ページ A-19、「プログラム演算子」を参照してください。
^ Bell, Gordon、「コンピュータ構造: 解説と例」、第 6 章: マルチプログラミング機能を備えたプロセッサ、p.275。「[SDS] 940 は、Atlas のメモリマップのサブセットに近いメモリマップを使用しますが、IBM 360/67 [Arden 他、1966 年] や GE 645 [Dennis、1965 年、Daley と Dennis、1968 年] のメモリマップよりも控えめです。Atlas エクストラコード (第 23 章) に基づくプログラムオペレータ呼び出しメカニズムを介して、多数の命令が組み込まれているようです。ソフトウェア定義の命令は、ハードウェア機能の必要性を強調しています。たとえば、複数のコンピュータバウンドプログラムを実行する場合は、浮動小数点演算が必要です。SDS 945 は 940 の後継機で、機能がわずかに向上していますが、コストは低くなっています。」
^ Scientific Data Systems (1966年2月). SDS Real-Time MONITOR (PDF) . 2015年12月23日閲覧。
^ 海軍訓練速報。海軍人事局。1966年。
