 日本の観測ロケットの比較 | |
| 関数 | 観測ロケット |
|---|---|
| メーカー | IHIエアロスペース |
| 原産国 | 日本 |
S シリーズは、宇宙航空研究開発機構(JAXA)が資金提供している観測ロケット群で 、1960 年代後半から運用されています。IHIエアロスペースが製造し、宇宙科学研究所(ISAS) が運用しています。S シリーズ ロケットの命名法では、「S」の数は段数を示し、次の数字は機体の直径をミリメートル単位で表します。たとえば、S-310 は直径が 310 mm の単段ロケットです。
2017年1月14日、SS-520-4ロケット（改良型サウンディングロケット）は、ペイロードを軌道に乗せるための最軽量かつ最小の打ち上げロケットとなることを目指したが、[1]ロケットは軌道に到達できなかった。[2] 2018年2月3日に2回目の試みが行われた。今回はロケットが軌道に到達し、 3UキューブサットTRICOM-1R （Tasuki）の展開に成功した。[3] 2018年の打ち上げにより、質量と高さの両方で最小の軌道ロケットとなった。[4]
S-160
退役した日本の単段式観測ロケット。S-160は、最大飛行高度80キロメートル、打ち上げ質量100kg、直径160mm、長さ4メートルであった。1965年から1972年の間に13回打ち上げられた。
S-210
宇宙科学研究所の前身である東京大学宇宙航空研究所が電離層を研究するために開発した、退役した単段式観測ロケット。派生型のS-210JAは日本の南極基地から打ち上げられた。 [5]最初のS-210の打ち上げは1966年に行われ、1982年に退役した。フルサイズバージョンの最初の2回の打ち上げは1966年から1967年にかけて行われたが、どちらもモーターケースが燃え尽きるという失敗に終わった。ケースの再設計と品質管理の改善の後、1969年8月の次の打ち上げは成功した。1970年から1971年にかけて日本でのさらなるテストに成功した後、このロケットは1972年から1978年にかけて南極の昭和基地で集中的に使用することを承認された。[6]
S-210は、このシリーズの他のロケットと同様に、固体ロケットモーターを採用した。モーターの推進剤粒子にはヒドロキシル末端ポリブタジエン（HTPB）バインダーが含まれており、南極の発射場の低温に適したものとなった。[7]
- 総重量: 300 kg (660 ポンド)
- 高さ: 5.20 m (17.1 フィート)
- 直径: 0.21 m (0.69 フィート)
- 最高高度: 110 km (68 マイル)
これは、概念実証設計ロケットであった 小型のS-160ロケットを置き換えるために製造されました。

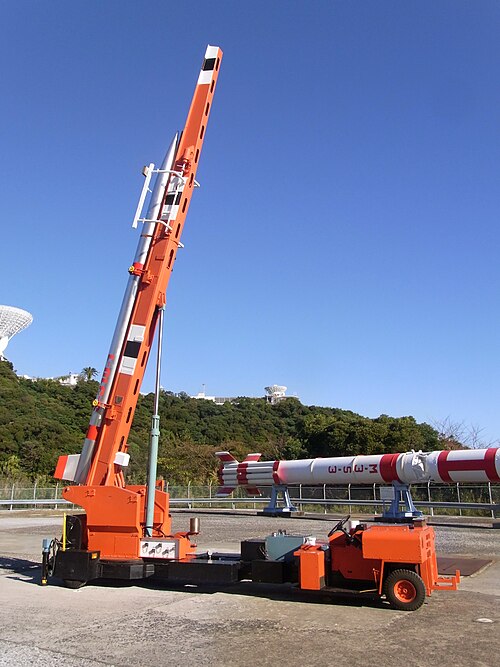

S-310
S-310は能動型単段式観測ロケットである。前身のS-210と同様に南極観測用に開発された。ロケットの直径は310mmで、高度150kmまで到達できる。[8] S-310は1975年1月に初飛行に成功し、鹿児島宇宙センター内之浦、南極昭和基地、ノルウェーのアンドーヤから打ち上げられた。2020年1月10日現在、S-310は57回の弾道ロケット打ち上げを完了しており、最新の打ち上げは2020年1月9日に行われた。
- 総重量: 700 kg (1,540 ポンド)
- 高さ: 6.80 m (22.30 フィート)
- 直径: 0.31 m (1.01 フィート)
- 最高高度: 190 km (110 マイル)

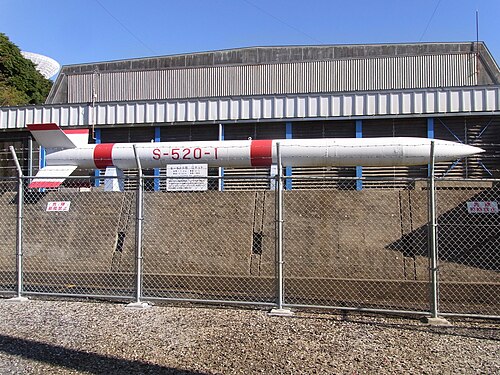

S-520
S-520はK-9MとK-10型探査ロケットの代替として開発された。これは100kgのペイロードを300km以上の高度まで打ち上げることができ、実験用に5分以上の微小重力飛行を可能にする能動型単段探査ロケットである。最初の打ち上げは1980年に行われ、直近では2024年11月11日（UTC）に飛行した。[9]
- 総重量: 2,300 kg (5,000 ポンド)
- 燃料なしの質量: 400 kg (880 lb)
- 燃焼時間: 29秒
- 高さ: 9.00 m (29.50 フィート)
- 直径: 0.52 m (1.70 フィート)
- 最高高度: 430 km (260 マイル)
SS-520
このバージョンは、 S-520を第1段として使用する2段式サウンディングロケットまたは3段式軌道ロケットです。以前のSシリーズロケットとは異なり、SS-520は軌道打ち上げロケットがどれだけ小型化できるかを実証することを目的としています。[10] [要出典]
弾道探査ロケットとして使用された場合、140キログラム（310ポンド）のペイロードを高度800〜1000kmまで打ち上げることができる。[11]最初の2機のSS-520はそれぞれ1998年と2000年に打ち上げられ、弾道探査ミッションでペイロードを運ぶことに成功した。[12]
さらなる開発と第3段の追加を経て、SS-520の4番目と5番目のロケットが完全な軌道に乗せられて打ち上げられました。
- 総重量: 2,600 kg (5,700 ポンド)
- 高さ: 9.70 m (31.80 フィート)
- 直径: 0.52 m (1.70 フィート)
- 遠地点: 1,000 km (600 マイル)
SS-520-4
これはSS-520の4番目の機体構成である。小型の第3段を含み、ペイロードを軌道速度27,000 km/h（17,000 mph）以上で軌道に乗せ、4 kg（8.8ポンド）の3Uキューブサットを傾斜角31°の180 km × 1,500 km（110 mi × 930 mi）の軌道に乗せる設計となっている。これは技術実証であり、量産は計画されていない。[13] [14] 2017年1月14日に打ち上げられたが、テレメトリが失われたため軌道に到達できなかった。[2]成功していれば、日本のラムダ4Sを上回り、史上最小かつ最軽量の物体を軌道に乗せたはずだった。[15]テレメトリは飛行開始から20秒で失われた。飛行開始から3分後、管制官は分離後に第2段ロケットに点火しないように命令する中止コードを送信し、ロケットは射程安全区域内の海に落下した。[2]
SS-520-5
最小の軌道打ち上げロケットを目指す2度目の試みは2018年2月3日に行われた。内之浦宇宙空間観測所からの打ち上げは、現地時間14時3分（UTC 05:03）の10分間の打ち上げ枠の開始時に行われ、TRICOM-1R CubeSatの展開に成功した。[4] [3] [16] [17]
仕様
- 高さ – 31 フィート (9.54 メートル)
- 重量 – 2.9 トン (2.6 メートルトン)
- 直径 – 20インチ（52センチメートル）
- 低軌道へのペイロード – 約9ポンド（4kg）
発売履歴（SS-520シリーズ）
