共振コンバーター

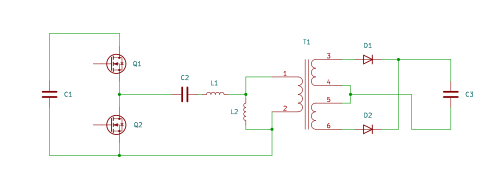

共振コンバータは、特定の周波数で共振するように調整された回路（共振タンクと呼ばれる）をベースとした、AC-DCまたはDC-DCタイプの電力変換器の一種です。^{[ 1 ]}この回路は通常、2つのインダクタとコンデンサで構成されているため、 LLC共振コンバータとも呼ばれます。この共振回路は入力によって駆動され、スイッチング回路によって発振させられ、インダクタの1つはトランスの一部であるか、トランスに接続されており、トランスは出力に磁気的に結合します。

共振回路を使用することで、一般的なスイッチング電源（通常100kHz未満）よりも高いスイッチング周波数（数百kHz ^{[ 1 ]} ）を実現でき、いくつかの利点が得られます。高周波によりスイッチング損失が低減され、変換効率が向上し（98%近く^{[ 2 ]} ）、部品サイズと発生する電気ノイズの量も減少します^{[ 3 ]}。つまり、同等のスイッチング電源よりも小型軽量で高効率になり、大電力を必要とする用途で利用されています。

2000年代以降、電気自動車の充電器^{[ 3 ]}、太陽エネルギーの電力変換^{[ 4 ]}、水素加水分解^{[ 2 ]}などの電力需要の高い用途、および高電力要件またはスペースの制約がある民生用電子機器の電源に用途が見出されています。

共振コンバータには、トポロジーとスイッチング方式に応じて複数の種類があります。^{[ 5 ]}

• 直列共振コンバータ
• 並列共振コンバータ
• クラスE共振コンバータ
• クラスE共振整流器
• ゼロ電圧スイッチング共振コンバータ
• ゼロ電流スイッチング共振コンバータ
• 2象限ZVS共振コンバータ
• 共振型DCリンクインバータ
