ラットレースカプラ

ラットレース カプラはハイブリッド リング カプラとも呼ばれ、 RFおよびマイクロ波システムで使用されるカプラの一種です。最も単純な形式では3 dB カプラであるため、マジック ティーの代替となります。マジック ティーと比較すると、マイクロストリップやストリップラインなどの平面技術で実現しやすいという利点がありますが、導波管ラットレースも実用的です。マジック ティーとは異なり、ラットレースでは正しい動作を実現するためにマッチング構造は必要ありません。

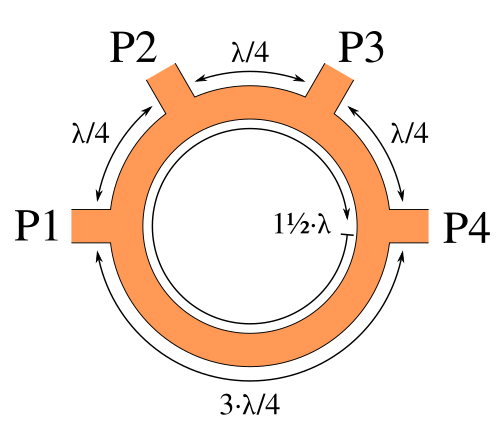

ラットレース カプラには 4 つのポートがあり、各ポートはリングの上半分の周りに 1/4 波長ずつ離れて配置されています。リングの下半分の長さは 3/4 波長です。リングの特性インピーダンスは、ポート インピーダンスと比較して係数です。 ${\displaystyle {\sqrt {2}}}$

ポート1の信号入力はポート2と4に分割され、ポート3は分離されます。理想的な3dBラットレースの 完全な散乱行列は、

${\displaystyle S={\frac {-i}{\sqrt {2}}}{\begin{pmatrix}0&1&0&-1\\1&0&1&0\\0&1&0&1\\-1&0&1&0\end{pmatrix}}}$

ラットレース カプラは、2 つの同相合成信号を基本的に損失なしで加算したり、入力信号を均等に分割して出力間に位相差が生じないようにするために使用されます。また、カプラを 180 度位相シフト出力ディバイダとして構成したり、2 つの 180 度位相シフト合成信号をほとんど損失なしで加算したりすることもできます。

• David M Pozar「マイクロ波工学」
• ML Sisodia、Vijay Laxmi Gupta (2001)、「マイクロ波：回路、デバイス、アンテナ入門」、New Age International
• Kai Chang、Lung-Hwa Hsieh (2004)、「マイクロ波リング回路と関連構造」、Wiley-IEEE、ISBN  0-471-44474-X、9780471444749
