ラックマウントKVM

KVMは、キーボード、ビデオ モニター、マウス(ポインティング デバイス)を組み合わせたコンピューター入出力デバイスです。通常、19 インチ ラックに収まるように作られていますが、コントロール コンソールなどの平らな面に取り付けることができる KVM を提供するメーカーもあります。

KVM は、LCD コンピュータ モニターが登場するまで存在していませんでした。KVM が導入される前は、ラックマウント型のCRT モニターと、個別のラックマウント型のキーボードおよびマウスが存在していました。LCD コンピュータ モニターの導入により、ディスプレイとキーボードおよびポインティング デバイスを 1U、2U、または 3U のラックマウント フォーム ファクターに組み合わせて KVM を作成できるようになりました。

現在は倒産したコンピュータ会社であるIbusは、1993年5月4日に出願した特許US5388032 ^[1]で、複数のコンピュータに接続するための「ディスクリミネータ」を備えたKVMを示しました。「ディスクリミネータ」は現在KVMスイッチとして知られています。

KVM には、クラムシェルとレイフラットの 2 つの基本設計があります。

クラムシェルデザインでは、ディスプレイを背面でヒンジで固定し、キーボードの上に折りたたんで収納します。このデザインの利点は、設置時の奥行きが短いことです。欠点は、アセンブリの厚さが 1U であるため、キーボードとトラックボール (取り付けられている場合) の高さが制限されることです。一部の KVM は、2U に収まるように設計されており、より大きなトラックボールとフル トラベル キーボードを設置できます。

レイフラット設計では、ディスプレイの前端にヒンジが付いており、ディスプレイが後ろに折り畳まれます。この設計の利点は、1U の高さ全体をキーボードとトラックボールの高さに使用できることです。欠点は、設置時の奥行きがかなり長くなることです。

設計バリエーションでは、スリム プロファイルのキーボードがディスプレイの下の独立したスライドに取り付けられ、ディスプレイはヒンジでユニットの前面に取り付けられます。これにより、キーボードを収納した状態でディスプレイを展開できるため、通路スペースに突出することはありません。ディスプレイを垂直に傾けると、突出は 1 インチ程度で、ラックの前面と実質的に面一になります。その後、キーボードを引き出して使用し、ラックに押し戻すことができます。これらのユニットは、取り付け時の奥行きが短いため、1U 内に収まります。この設計の欠点は、通常、ラップトップ スタイルのキーボードが限られたキーストロークで使用されることです。

入力信号は、インストールされている LCD コントローラでサポートされているものであれば何でもよく、VGA、DVI-D、DVI-I、HDMI、ディスプレイ ポート、ビデオ (コンポジット、HD-SDI ) などが含まれますが、これらに限定されません。

このフォーム ファクターは、インストールされている制御回路に応じて、 KVM over IPなどの非従来型のビデオおよびキーボード/マウス信号もサポートします。

キーボードとポインティング デバイスからの出力は、PS/2またはUSB のいずれか、あるいはその両方、あるいは KVM over IP または同様のテクノロジーを介してルーティングできます。

19インチラックの幅の制限（内側のレール間の幅は約17.75インチ）のため、KVMに組み込める最大のLCDは3:4のアスペクト比の20.1インチでした。ワイドフォーマットの16:9または16:10の20.1インチディスプレイは幅が広すぎます。このフォームファクタディスプレイの最後のメーカーであるLGが、2013年に製品の生産終了（EOL）を発表したことが以前に報じられていました。^[2] しかし、シャープエレクトロニクスは2014年12月2日現在、新しい20.1インチディスプレイを導入しています。 ^[3]現在生産されている最も一般的なLCDのサイズは、15インチ、17インチ、19インチ、20インチです。

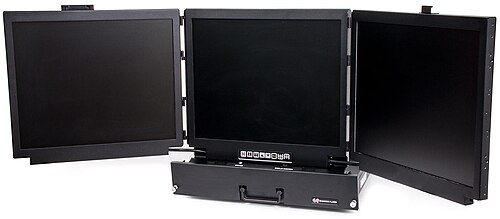

いくつかのメーカーは、 2Uまたは3Uの高さで 2台または3台のディスプレイ^{[4] [5]を提供するKVMモデルをリリースしています。}

マウス機能を提供するためのポインティング デバイスには、さまざまな種類があります。多くのキーボードには、小型のトラックボール、タッチ パッド、ジョイスティック、ポインティング スティックなどのポインティング デバイスが含まれています。同様のポインティング デバイスはスタンドアロン モジュールとして提供されており、キーボードとは別にインストールできます。レイフラット設計では、1U 設計に十分な高さがあるため、より大きな 1-1/2 インチ トラックボールをインストールでき、高さが 2U の KVM にはより大きなトラックボールをインストールできます。一部のメーカーは、マウスを保管する場所とマウスを使用するための平らな面を用意して、本物のマウスを使用できるようにしています。

多くの KVM には内蔵KVM スイッチが付属しており、外部 KVM スイッチを使用せずに 1 つの KVM で複数の接続されたコンピュータを制御できます。KVM スイッチは、オンスクリーン メニュー、ホットキー コマンド、または一部の KVM モデルでは前面からアクセスできるプッシュ ボタンで制御できます。
