| RSC/D | |
|---|---|

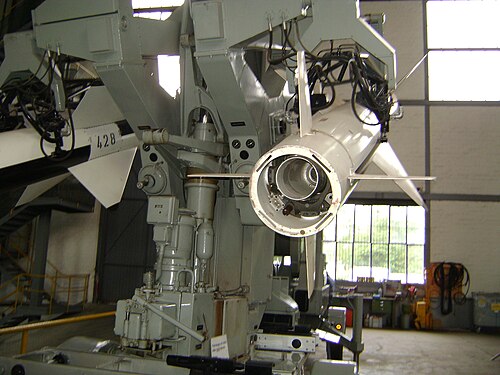

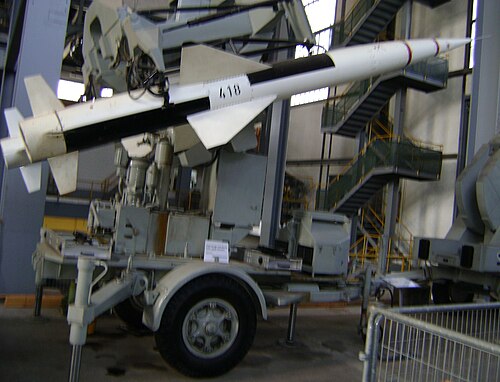

 RSC/Dミサイル、軍事博物館の複式発射台に搭載 全画面 | |
| タイプ | 地対空ミサイル |
| 原産地 | スイス |
| サービス履歴 | |
| 使用中 | 1960年～？ |
| 使用者 | 日本 |
| 生産履歴 | |
| 設計 | 1958 |
| メーカー | エリコン コントラベス |
| 単価 | 1ラウンドあたり15,000ドルから18,000ドル（1959年6月現在）[1] |
| 生産 | 1958-1960 |
| 仕様 | |
| 質量 | ミサイル: 400 kg、運搬車: 4700 kg、通信/操舵車: 5500 kg |
| 長さ | 6メートル（19フィート8インチ） |
| 直径 | 400 mm (15.7 インチ) |
| 翼幅 | 1,346 mm (53 インチ) |
| クルー | 9: オペレーター1名、充電チーム8名 |
| 弾頭 | 40kg弾頭 |
| エンジン | 硝酸/灯油混合液 |
運用 範囲 | 30,000メートル |
| 飛行上限 | 9,000メートル |
| 最高速度 | マッハ2.4（800m/s） |
ガイダンス システム | ビームライディング |
ステアリング システム | 操縦面 |
発射 台 | 車両またはトレーラー |
RSD 58は、 1947年からスイスのコントラベス・エリコン社によって開発された初期生産型の地対空ミサイルシステムです。[2] 1958年にスイスとイタリアでテスト発射が行われ、日本は訓練目的で少量注文しましたが、ミサイルは大量生産されませんでした。このミサイルシステムは、同じ会社によって開発された以前のRSAミサイルから開発されました。
設計と開発
コントラベス・エリコンは、 1947年に、人気のあった20mm機関砲などの対空砲を補完する誘導ミサイルの設計作業を開始しました。同社はRSAを含む数多くの設計を生み出し、1958年にはRSD 58を完成させました。
RSD 58は液体燃料ロケット推進ミサイルで、レーダービームに乗って目標まで誘導される。ミサイル本体はアラルダイト接着のチューブとシートで作られ、翼はサンドイッチ構造になっている。[3]

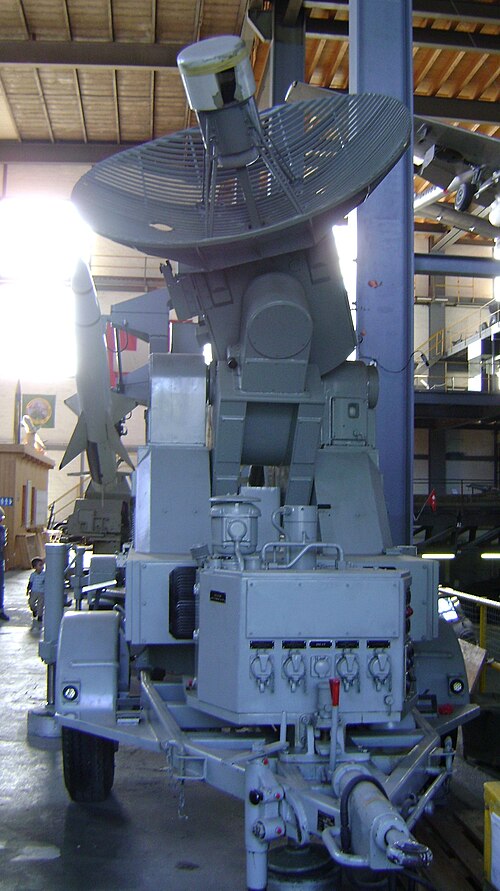

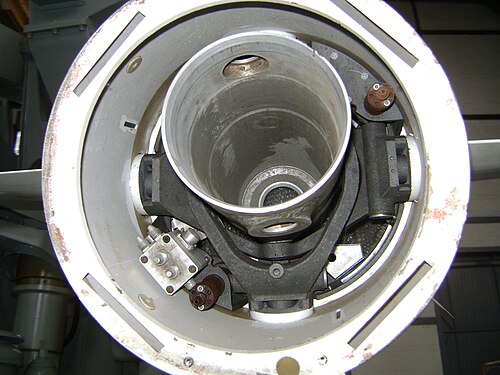

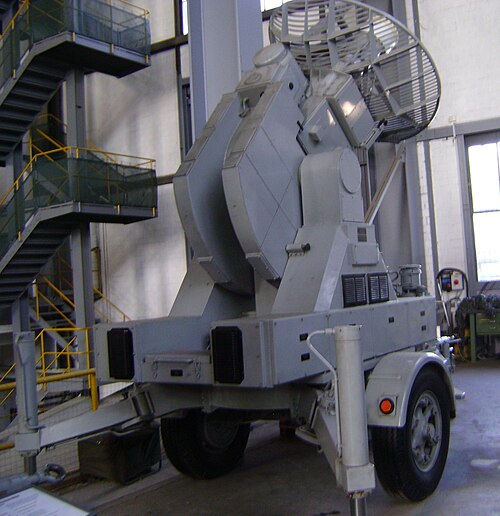

標的の捕捉は捜索レーダーとビーム送信機によって行われ、ビームライディング送信機がロックオンするまでは捜索レーダーで目標を追跡し、ロックオンした時点でミサイルを発射し、着弾、近接信管、または無線信号の起爆までビームに追従させる。ビーム送信機に従属する発射装置は、10°から90°の任意の角度でミサイルを発射することができ、1分間に最大2発の持続発射速度で発射できる。ミサイルの制御は、発射時にロケットモーター燃焼室を方向転換し、高速時には後部フィンを制御することで行われた。[3]
完全なシステムには、砲兵指揮所、目標追跡レーダー、誘導ビーム送信機、6台の2軸レール式旋回式発射装置、4台のディーゼル発電機が含まれていた。[4]ディーゼル発電機は2軸トレーラーに搭載されていたが、コンポーネントは1軸トレーラーで運ばれた。発射装置を含むシステム全体は、重対空砲システムと同等の機動性で新しい場所に容易に輸送可能であった。
パラシュート回収可能な訓練用弾丸RSC-57が開発され、これは燃焼時間を短縮したロケットモーターで駆動され、弾頭の代わりに回収用パラシュートが取り付けられていた。[4]
運用上の使用

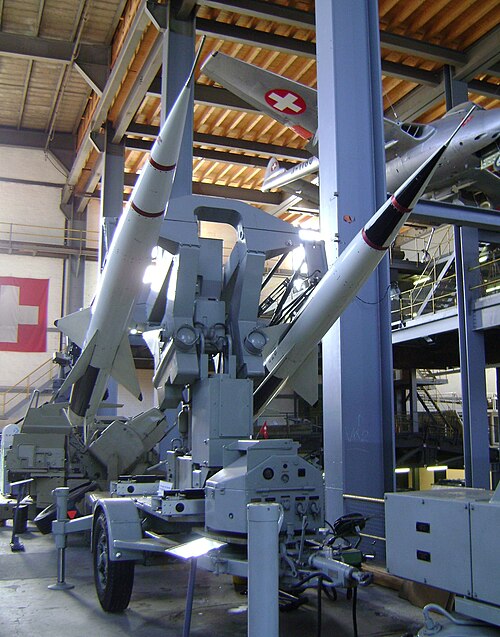

日本への訓練用中隊の納入以外、目立った注文はなかった。スイス空軍は代わりにイギリスのブリストルブラッドハウンドを使用した。このシステムで使用された2発のミサイルとトレーラー搭載型レーダーを搭載したツインランチャーは現在フルミリタリー博物館に展示されており、2発のミサイルを搭載した別のランチャーはデューベンドルフの航空博物館で見ることができる。
1959年から、RSDシステムはRSEへとさらに発展しましたが、これもMiconとして輸出用に提供されましたが、失敗に終わりました。
オペレーター
.svg/500px-Flag_of_Switzerland_(Pantone).svg.png){kind=small}
参考文献
- ^ スイスの会社がイタリアで最も多くのミサイルを生産 //ミサイルとロケット、1959 年 6 月 1 日、22 ページ
- ^ David A. Anderton、「スイス製移動式対空ミサイル」、Aviation Week、1958年6月30日。
- ^ ab 「ミサイル1958」。フライト・インターナショナル。1958年12月5日。894ページ。
- ^ ab 「ミサイル1959」。フライト・インターナショナル。1959年11月6日。528ページ。
文献
- テイラー、ジョン・WR・FRHistS. ARAeS (1962).ジェーンズ・オール・ザ・ワールド・エアクラフト 1962-63ロンドン: サンプソン、ロー、マーストン＆カンパニー社
- Hogg, Ian: Tykistö- ja ohjusaseet、Karisto、2011、ハメーンリンナ (翻訳: Petri Kortesuo) ISBN 978-951-23-5456-6 (s.209) (フィンランド語)
- ヒューゴ・シュナイダー：1817 年以降のスイス軍の兵器と装備：軽・中型対空防空ミサイル、1817 年以降のスイス軍の兵器と装備の第 12 巻、著者出版社 Stocker-Schmidt、1982 年
