RAPIEnet

RAPIEnet ( Real-time Automation Protocols for Industrial Ethernet )は、リアルタイムデータ伝送のための韓国初のイーサネット国際標準規格です。これは、LSIS が社内で開発したイーサネットベースの産業用ネットワークプロトコルであり、 ^{[1]リアルタイム伝送を提供し、国際標準規格として登録されています。 [2]} (IEC 61158-3-21: 2010、IEC 61158-4-21: 2010、IEC 61158-5-21: 2010、IEC 61158-6-21: 2010、IEC 61784-2: 2010、IEC 62439-7)

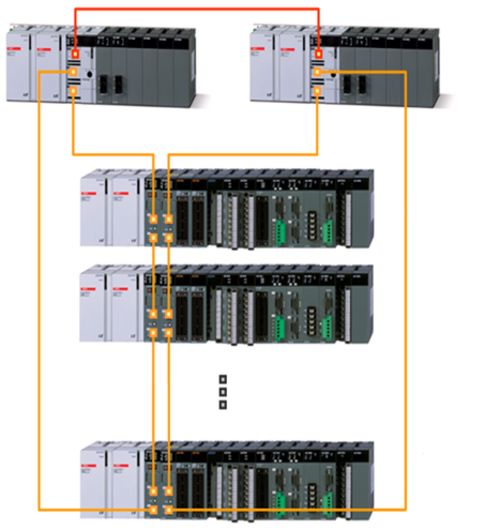

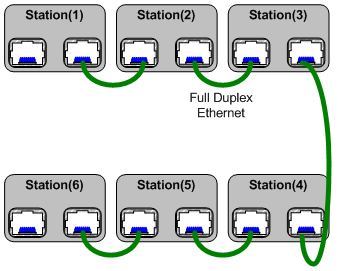

• 2つのポートを備えた組み込みイーサネットスイッチにより、追加の外部スイッチを必要とせずにデイジーチェーンでネットワークを拡張でき、設置が簡単になり、配線も削減されます。^[1]
• 100Mbit/s - 1Gbit/sの伝送速度で、電気媒体と光媒体を併用することができる。^{[1] [3]}

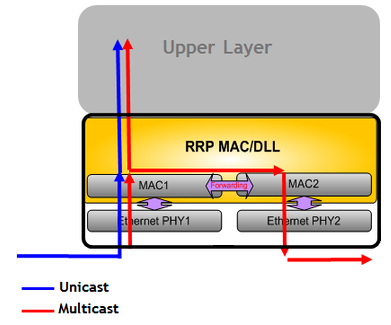

• ユニキャスト、マルチキャスト、ブロードキャストなどの伝送モードをサポートします。^[1]
• 「ストア＆フォワード」と「カットスルー」スイッチングをサポートします。^[1]

• リアルタイムのデータ伝送には、組み込みハードウェアベースのスイッチが採用されています。

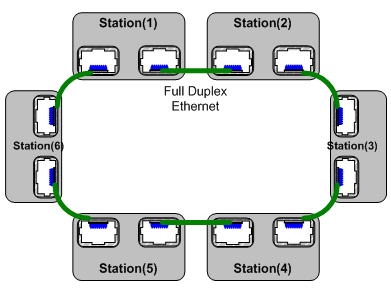

• 全二重通信をサポートしているため、各ノードはリング トポロジでデュアル リンク ルートを持ちます。

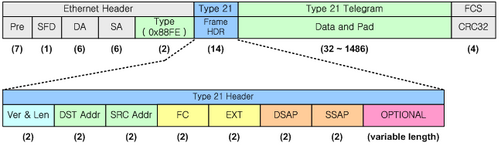

• RAPIEnetイーサタイプ: 0x88FE ^[4]

• 組み込みスイッチと全二重により、デュアルリンクルートと通信フォールトトレランスが実現し、高速リカバリ機能を実現します。

- 回復時間 < 10 ms ^[1]

1. デバイス 1 からデバイス 3 に信号を送信します。
2. デバイス 2 とデバイス 3 の間に障害が発生します。
3. デバイス 2 からデバイス 1 に障害を通知します。
4. デバイス 1 からデバイス 3 に信号を送信します。

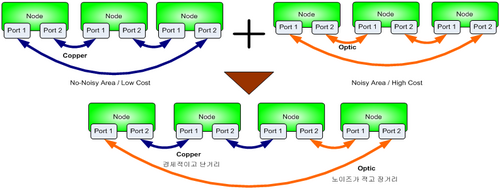

• 光ファイバー/銅媒体

- 銅: 設置コストは低いが、ノイズは比較的大きい。

- 光学: ノイズが少なく配線が比較的長いため、設置コストが高くなります。

• 長所と短所を持つ2本の配線の特徴を組み合わせることで、シンプルで効率的な配線が可能になります。

• IEC 61158-3-21: 2010、産業用通信ネットワーク - フィールドバス仕様 - パート3-21: データリンク層サービス定義 - タイプ21要素。^[5]
• IEC 61158-4-21: 2010、産業用通信ネットワーク - フィールドバス仕様 - パート4-21: データリンク層プロトコル仕様 - タイプ21要素。^[1]
• IEC 61158-5-21: 2010、産業用通信ネットワーク - フィールドバス仕様 - パート5-21: アプリケーション層サービス定義 - タイプ21要素。^[6]
• IEC 61158-6-21: 2010、産業用通信ネットワーク - フィールドバス仕様 - パート6-21: アプリケーション層プロトコル仕様 - タイプ21要素。^[7]
• IEC 61784-2: 2010、産業用通信ネットワーク - プロファイル - パート2: ISO/IEC 8802-3に基づくリアルタイムネットワーク用の追加フィールドバスプロファイル。^[8]
• IEC 62439-7、産業用通信ネットワーク - 高可用性オートメーションネットワーク - パート7：リングベース冗長プロトコル（RRP）^[9]

• IEC 61784-5-17、産業用通信ネットワーク - プロファイル - パート5-17：フィールドバスの設置 - CPF 17の設置プロファイル（2012年にIEC国際規格として登録予定）^[10]
