オートトラックス

オートトラックス

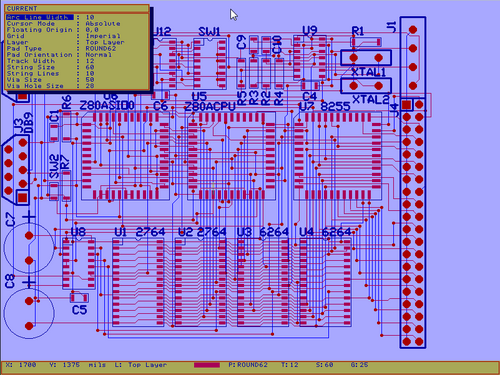

Windows 7 上の仮想マシン(VM)で実行されている Autotrax フリーウェア バージョン 1.61ND
原作者	Protel International Pty. Ltd. (現Altium Ltd. )
初回リリース	1985年（Protel PCBとして）、1988年（Autotraxとして）
安定版リリース	1.61
オペレーティング·システム	ドス
プラットフォーム	IBM PC および互換機
タイプ	電気通信
ライセンス	商用の プロプライエタリソフトウェア
Webサイト	techdocs.altium.com/display/ALEG/Legacy+Downloads

Autotrax は、IBM または互換 PC のDOSで動作するフリー ソフトウェア アプリケーションでした。Protel Systems (現在のAltium ) によって設計され、パーソナル コンピュータで使用できる最初のプロフェッショナルプリント回路基板CAD アプリケーションの 1 つでした。フリーウェアのダウンロードであり、 Easytraxとして販売されている機能限定版も入手できます。

1985年、Protel SystemsはDOSベースのPCB設計ツールProtel PCB ^[1]を開発しましたが、これはオーストラリアでのみ販売されていました。^{[2] [3]} Protel PCBは、1986年からHST Technologyによって国際的に販売されていました。^[3] 1986年10月、サンディエゴに拠点を置くACCEL Technologies, Inc.は、Tango PCB ^[3]という名前で、米国、カナダ、メキシコ向けのPCBプログラムのマーケティングとサポートの責任を買収しました。これを自社のTango Routeと統合しました。 1987年、ProtelはDOS用の 回路図エディタProtel Schematicを発売しました。

1988年、同社は米国でもDOS版Autotraxを発売した。 ^[1] Autotraxの簡易版はEasytraxとして販売された。Autotraxは世界中で販売されたが、同社は1991年にアプリケーションをWindows 3.1に移植し、初のWindowsベースのPCB CADツールであるProtel Advanced Schematic/PCB 1.0 for Windowsを開発した。これはAltium Designerソフトウェアの前身である。

Protel Autotrax は DOS で動作します。Windows 98 および XP でも動作しますが、コンソール ウィンドウとしてのみ動作します。^[4]このプログラムは主にキー操作で動作しますが、コマンドが発行されるたびに、記憶を助けるために画面の左上隅にメニューが表示されます。回路基板内の要素の選択は、ほとんどマウスのみで行われます。これらの明らかな制限により、ユーザーはすぐにプログラムの操作に慣れ、より新しい、実際にはより遅いものに変更することを嫌がるようになりました。

Autotrax のネイティブ ファイル形式は PCB ファイル 4 です。Protel は Easytrax という低価格で簡易化されたパッケージも製造しました。これは後に無料で利用できるようになりましたが、Autrotrax ではライセンスが必要でした。現在は両方とも無料です。Easytrax はファイル ヘッダーで「PCB ファイル 5」と識別され、主にパッドに穴のサイズを割り当てない点が異なります。Autotrax と Easytrax のネイティブ ファイル形式は 1 ミル (0.001 インチ) 単位ですが、メートル法を選択した場合はパッケージにミリメートル単位の測定値が表示されます。ネイティブ ファイル形式では、基本的な PCB の製造に必要なほとんどの情報を使用できますが、非メッキ スルー ホールは使用できません。これは、パッドが対応する穴よりも小さい場合、穴はメッキされていないと想定する事実上の業界標準が出現したためです。一方、Autotrax では、穴の直径よりも少なくとも 2 ミル大きいパッドのみ使用できます。

Protel Autotrax フォーマットの 2 つのバグは、八角形のパッド (検査すると、正八角形ではないことがわかります) と弦のサイズに関係しています。Autotrax では、弦のサイズは 12 ミルの倍数でのみ表示されるため、弦のサイズを 12 ミルの倍数以外で指定すると、別のパッケージに正しくインポートされない可能性があります。^[5]

オーストラリアの多くの PCB メーカーとアジアの一部の PCB メーカーは、PCB 業界標準の Gerber 形式へのエクスポートを必要とせず、ネイティブの Protel Autotrax 形式のボードを引き続き受け入れます。Autotrax は、Windows 9xおよびWindows NTからXPまでの DOS ウィンドウで動作します。Windows Vista以降では動作しませんが、^{[引用が必要]、} DOS 仮想マシンで 汎用VESA ビデオ ドライバーを使用して正常に動作できます。
