パワーQUICC

PowerQUICC は、 Freescale SemiconductorのPowerPCおよびPower ISAベースのマイクロコントローラの名前です。これらは、1 つ以上のPowerPCコアと、I/O、通信、ATM、セキュリティ アクセラレーション、ネットワーク、USBなどのタスクに特化した独立したRISCコアである通信プロセッサ モジュール( QUICC エンジン) を中心に構築されています。多くのコンポーネントは、組み込みアプリケーション 向けにカスタマイズされたシステム オン チップ設計です。

PowerQUICC プロセッサは、ネットワーク、自動車、産業、ストレージ、印刷、および消費者向けアプリケーションで使用されています。Freescale は、PowerQUICC プロセッサをmobileGTプラットフォームの一部として使用しています。

Freescale は、古い68kテクノロジーをベースにしたQUICC マイクロコントローラも製造しています。

プロセッサには、主に処理能力に基づいて 4 つの異なるラインがあります。

MPC8xxファミリは、モトローラ初のPowerPCベースの組み込みプロセッサで、ネットワーク プロセッサやシステム オン チップデバイスに適しています。コアは、PowerPC 仕様の独自の実装です。これは、最大速度 133 MHz の MMU および分岐予測ユニットを備えたシングル イシューの 4 ステージ パイプライン コアです。MPC821 は、完全なQUICCエンジンを搭載したMPC860とともに 1995 年に導入されました。キャッシュと IO ポートを減らしたスリム バージョンのMPC850 は、1997 年に登場しました。QUICC通信プロセッサ モジュール(CPM) は、CPU からネットワーク タスクをオフロードするため、このファミリはPowerQUICCとしてブランド化されています。ファミリ内のすべてのプロセッサは、USB、シリアル、PCMCIA、ATM、イーサネット コントローラなどのオンチップ機能と、1 KiBから最大 16 KiB までのさまざまな L1 キャッシュの量が異なります。

MPC8xx – すべての PowerQUICC プロセッサはこの共通の命名スキームを共有します。

• MPC821 – 最初の組み込み型 PowerPC プロセッサ。CPM を統合しているが、FPU はなく、最大速度は 50 MHz でした。
• MPC860 – QUICCエンジンを完全に統合した初のPowerPC。最高速度は80MHz
• MPC850 – USBとイーサネットを統合した低価格のMPC860。最大速度50MHz

PowerQUICC IIは 1998 年に発表され、 PowerPC 603eの直接の後継機であり、コアは603eまたはG2とも呼ばれています。プロセッサは依然として 16/16 KiB の命令/データ L1 キャッシュを備え、最大 450 MHz の周波数に達します。これらの通信プロセッサは、VoIPシステム、通信スイッチ、携帯電話基地局、DSLAMなどのアプリケーションで使用されます。PowerQUICC II ファミリのプロセッサは、より強力な PowerQUICC II Pro ラインに置き換えられ、段階的に廃止されています。このコアのさらなる開発の予定はありません。

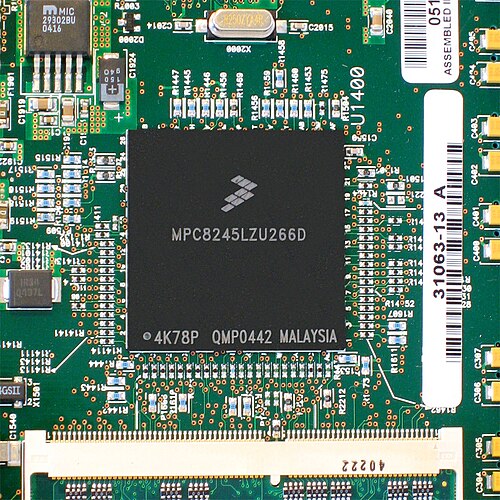

MPC82xx – すべての PowerQUICC II プロセッサはこの共通の命名スキームを共有します。

2004 年に導入され、32/32 KiB 命令/データ L1 キャッシュを備えた拡張PowerPC 603eコアであるe300コアに基づいています。PowerQUICC II Proは、ルーター、スイッチ、プリンター、ネットワーク接続ストレージ、ワイヤレス アクセス ポイント、DSLAMのネットワーク プロセッサとして使用されます。PowerQUICC II Pro プロセッサは 677 MHz に達し、 USB、PCI、イーサネット、セキュリティ デバイスなど、多数の組み込みテクノロジを含めることができます。また、オリジナルの PowerQUICC I および PowerQUICC II シリーズで使用されていた CPM の代わりに、新しい QUICC Engine ネットワーク オフロード エンジンを使用します。メモリ コントローラは、DDR および DDR2 SDRAM のサポートを提供します。

MPC83xx – すべての PowerQUICC II Pro プロセッサは、この共通の命名方式を共有しています。末尾の「E」は、プロセッサに暗号化モジュールが組み込まれていることを示します。名前が 834x のすべてのデバイスには quicc エンジンがありませんが、836x などの番号のデバイスには quicc エンジンがあります。

• MPC8313E
• MPC8314E
• MPC8315E
• MPC8321E – MPC8xxファミリーからの移行が容易なローエンド
• MPC8343E – 「Kill​​er NIC」ネットワーク カードで使用されます。
• 型番
• 型番
• MPC8358E
• MPC8360E
• 型番
• 型番
• 型番

PowerQUICC IIIプロセッサは、2003 年に導入されたe500と呼ばれる32 ビットPower ISA v.2.03コアに基づいています。このプロセッサには、デュアル イシュー、7 ステージ パイプライン、倍精度 FPU、32/32 KiB データおよび命令 L1 キャッシュ、複数のギガビット イーサネット、PCI および PCIe、 RapidIO、DDR/DDR2 メモリ コントローラ、セキュリティ アクセラレータが搭載されています。速度は 533 MHz から 1.5 GHz までの範囲です。これらのプロセッサは、エンタープライズ レベルのネットワークおよび通信アプリケーション、ハイエンド ストレージ、印刷およびイメージングを対象としています。プロセッサの中には、ネットワーク処理のオフロードを処理するために古い CPM モジュールを使用するものもあれば、新しい QUICC エンジン (PowerQUICC II Pro と同じ) を使用するものもあり、CPM または QUICC エンジンをまったく備えていないものもあります。Freescale のマーケティング部門は、85xx シリーズのすべてのデバイスを「PowerQUICC III」としてブランド化しています。

MPC85xx – すべての PowerQUICC III プロセッサは、この共通の命名方式を共有します。末尾の「E」は、プロセッサに暗号化モジュールが組み込まれていることを示します。

• MPC8536/35/33(E) – e500v2 コアを搭載した通信プロセッサ。
• MPC8540 – e500v1 コアを搭載した世界初のRapidIO対応ホスト プロセッサ。ルーターに最適なデュアル ギガビット イーサネット コントローラを搭載。速度は 600 MHz ～ 1 GHz。
• MPC8541E – e500v1 コアを搭載した 8540 に似ていますが、PCI-X、RapidIOがなく、セキュリティ エンジンが搭載されています。
• MPC8548/47/45/43(E) – PCI Express と RapidIO、および単一の e500v2 コアを含む統合デバイス ファミリ。番号が小さいほど、機能も番号が大きいものより少なくなります。
• MPC8544E – e500v2 コアを搭載した 8548 に似ていますが、コストを節約する 90 nm プロセスで製造されており、実際の機能セットに若干の違いがあります。
• MPC8555E – e500v1 コアを搭載した 8560 に似ていますが、PCI-X、RapidIOはなく、セキュリティ エンジンが搭載されています。
• MPC8560 – e500v1 コアを搭載した 8540 に似た、最初に発売された PQ III デバイスです。e500v1 コアに加えて CPM も搭載されています。
• MPC8568/68E/67/67E – CPM の代わりに e500v2 コアを搭載した QUICC エンジンを使用します。8567 では周辺ユニットのセットが削減されています。
• MPC8569E – e500v2コア周波数1.33GHz、45nm製造プロセス、強化されたQUICCエンジン、豊富な周辺機器、低消費電力要件。[1]
• MPC8572E – 最大速度 1.5 GHz のデュアル e500v2 コアを使用します。ファイアウォールやウイルス対策デバイス ( Kaspersky Lab製)などのハイエンドのアプリケーション対応ネットワーク機器で使用されます。

PowerQUICC は^{[いつ ? ]}開発を中止し、シングル コアからマルチ コア、最大 32 コアまでのすべてのPowerPC e500ベースのプロセッサを搭載したソフトウェア互換のQorIQプラットフォームに移行します。Freescale は^{[いつ ? ]}当面の間、既存の顧客向けに PowerQUICC プロセッサの製造を継続しますが、^{[いつ ? ]} QorIQ への移行を支援します。
