光電センサー

光電センサーは、光送信機（通常は赤外線）と光電受信機 を使用して、物体の距離、不在、または存在を判断するために使用されるデバイスです。これらは主に工業製造で使用されます。対向型（透過ビーム）、反射型、近接検知型（拡散型）の 3 つの異なるタイプがあります。

自己完結型光電センサーには、光学部品と電子部品が組み込まれています。必要なのは電源だけです。センサーは、変調、復調、増幅、出力切り替えを独自に実行します。自己完結型センサーの中には、内蔵制御タイマーやカウンターなどのオプションを提供するものもあります。技術の進歩により、自己完結型光電センサーはますます小型化しています。

リモート センシングに使用されるリモート光電センサーには、センサーの光学コンポーネントのみが含まれています。電源入力、増幅、および出力切り替えの回路は、通常はコントロール パネルなど、別の場所にあります。これにより、センサー自体を非常に小型にすることができます。また、センサーのコントロールは、より大きくできるため、アクセスしやすくなります。

スペースが限られていたり、環境がリモートセンサーにとってさえ過酷すぎる場合は、光ファイバーが使用されることがあります。光ファイバーは受動的な機械式センサー部品です。リモートセンサーまたは自己完結型センサーのどちらでも使用できます。電気回路や可動部品がなく、過酷な環境との間で安全に光を送受信できます。^[1]

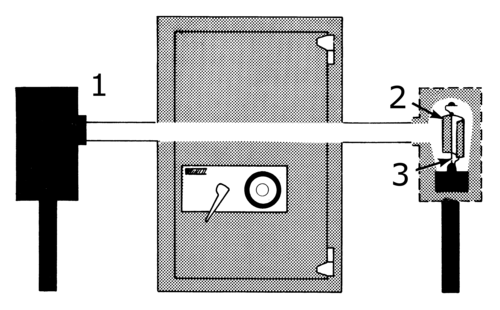

透過ビーム配置は、送信機の見通し線内に配置された受信機で構成されます。このモードでは、送信機から受信機への光線が遮断されたときに物体が検出されます。

反射配置では、送信機と受信機を同じ場所に配置し、反射器を使用して反転した光線を送信機から受信機に反射させます。光線が遮断されて受信機に到達しなくなったときに、物体が検知されます。

近接検知 (拡散) 方式では、送信された放射線は、物体から反射されて初めて受信機に到達します。このモードでは、物体は受信機が送信された光源を検出したときに検出され、検出されなかったときではありません。反射型センサーと同様に、拡散センサーのエミッターと受信機は同じハウジング内にあります。ただし、ターゲットは反射器として機能し、光の検出は妨害物体から反射されます。エミッターは、すべての方向に拡散して検出領域を満たす光線 (通常はパルス赤外線、可視赤色、またはレーザー) を発射します。次に、ターゲットがその領域に入り、光線の一部を受信機に反射します。十分な光が受信機に当たると、検出が行われ、出力がオンまたはオフになります。

一部のフォトアイには、光操作と暗操作の 2 つの異なる動作タイプがあります。光操作フォトアイは、受信機が送信信号を「受信」すると動作します。暗操作フォトアイは、受信機が送信信号を「受信」しないと動作します。

光電センサーの検出範囲は「視野」、つまりセンサーが情報を取得できる最大距離から最小距離を引いた距離です。最小検出可能物体とは、センサーが検出できる最小の物体です。より高精度なセンサーでは、最小検出可能物体が非常に小さい場合がよくあります。

^[2]
