透水性（鋳物砂）

透水性とは、砂がどれだけよく通気できるか、つまりガスがどれだけよく砂を通過できるかに関する鋳物砂の特性です。言い換えれば、透水性は、材料が流体/ガスを透過する能力を知ることができる特性です。透水性は、鋳造条件に適切かどうかを確認するために一般的にテストされます。^[1]

鋳物砂の粒度、形状、分布、結合材の種類と量、砂を圧縮する密度、砂を焼き戻すために使用される水分の割合は、透水性の程度を調節する上で重要な要素です。[ ^1]

透水性の増加は通常、圧縮砂のより開いた構造を示し、増加が続くと、貫入型の欠陥や粗い鋳物につながります。透水性の低下は、より密に詰まっていることを示し、ブローやピンホールにつながる可能性があります。^[1]

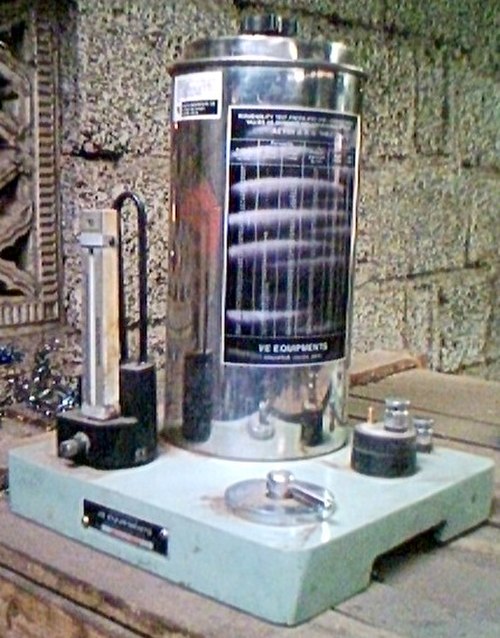

• サンプルとして準備された金型表面では、金型透過性アタッチメントを透過性計に取り付けて透過性をチェックできます。このようにして得られた測定値は相対透過性であり、絶対透過性ではありません。金型表面の相対透過性の測定値は、サンプル間のばらつきを測定するためにのみ使用されます。
• 標準標本をサンプルとして
  • 圧縮可能な砂、例えば、グリーンサンドとも呼ばれるベントナイト結合砂の場合、圧縮または圧縮されたサンプルを使用して透水性をチェックします。
  • 圧縮できない砂（例：樹脂コーティング砂）の場合、自由に充填されたサンプルが使用されます。このようなサンプルを確認するには、コア透水性チューブと呼ばれる透水性計の付属品を使用する必要があります。

絶対透過率には単位がなく、標準圧力下で圧縮円筒形試験片を通過する空気の流量によって決定されます。DIN規格では、試験片の寸法を直径50 mm、高さ50 mmと定義しています。^[2]一方、アメリカ鋳造協会では、直径2インチ、高さ2インチと定義しています。^[3]圧縮円筒形試験片。

式は

PN = (VxH)/PxAxT

どこ

• V = 試料を通過する空気の体積（ml）
• H = 標本の高さ（cm）
• A = 試験片の断面積（cm2）
• P = 水柱センチメートルあたりの空気の圧力
• T = 時間（分）

アメリカ鋳造協会は、透水性計に載せた押し付け試験片からの背圧 (P) と透水性数値の相関関係を示すグラフも発表しました。このように測定された透水性数値は、鋳造所で透水性の値を記録するために使用されます。
