PCI eXtensions for Instrumentation（PXI ）は、 PCI Express （PCIe）を含む周辺機器相互接続バスをベースとした、現在広く利用されているモジュール式電子計測プラットフォームの一つです。これらのプラットフォームは、電子計測機器、自動化システム、モジュール式実験機器の構築基盤として使用されています。
PXIは業界標準のコンピュータバスをベースとしており、機器構築における柔軟性を可能にします。多くの場合、モジュールにはシステム管理用のカスタムソフトウェアが搭載されます。
PXIは、高性能と堅牢な産業用筐体を必要とする計測および自動化アプリケーション向けに設計されています。
PXIでは、多数のベンダーからモジュールを選択して単一のPXIシステムに統合することができ、2006年時点で1150種類以上のモジュールが利用可能でした。一般的な3U PXIモジュールのサイズは約100 x 160 mm（4 x 6インチ）で、一般的な8スロットPXIシャーシは高さ4U、ハーフラック幅です。フル幅シャーシには最大18個のPXIスロットを搭載できます。
PXIは、PCIベースの技術と、PXIシステムアライアンス（PXISA）が定める業界標準を採用することで、標準規格への準拠とシステム間の相互運用性を確保しています。
PXIモジュールは、広く普及しているスイッチングモジュールやDMMから、高性能マイクロ波ベクトル信号の生成・解析まで、考えられるほぼすべてのテスト、計測、自動化アプリケーションに対応しています。
PXIモジュール向けソフトウェアの開発を専門とする企業や、PXIハードウェアとソフトウェアの統合サービスを提供する企業も存在する。
PXIはCompactPCIをベースとしており、パフォーマンス、業界での採用実績、市販技術など、 PCIアーキテクチャのあらゆる利点を提供します。PXIは、堅牢なCompactPCIの機械的フォームファクタに加え、ハードウェア、電気、ソフトウェア、電力、冷却に関する要件を定義する業界コンソーシアムを備えています。
さらに、PXIは同期クロックのルーティングや内部トリガーに使用される統合タイミングおよび同期機能を備えています。PXIは将来を見据えた技術であり、テスト、計測、自動化の要件の変化に応じて、簡単かつ迅速に再プログラムできるように設計されています。
PXI計測モジュールのほとんどはレジスタベースの製品であり、PC上で動作するソフトウェアドライバを使用して計測器として構成されます。PCの処理能力向上を活用することで、ハードウェアへのアクセス性を向上させ、モジュール内の組み込みソフトウェアを簡素化しています。オープンアーキテクチャにより、ハードウェアを再構成して、同等のベンチ計測器では再現が難しい新しい機能や特性を実現できます。
PXIシステムのデータ帯域幅性能は、旧規格であるVXIの性能を容易に凌駕します。しかし、LXIなどの新しい規格が、性能と総所有コストの両面でPXIを上回れるかどうかについては、技術コミュニティ内で議論が続いています。

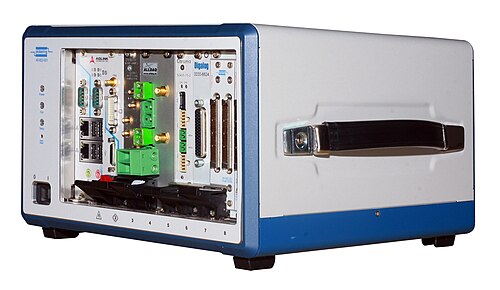

計測機能を提供する PXI モジュールは、PXI シャーシに接続されます。PXI シャーシには、Windows 7、Windows XP、Windows 2000、Linuxなどの業界標準オペレーティングシステムを実行する独自のコントローラ[ 1 ]、またはデスクトップ PC コントローラへの高速リンクを提供するPCI-to-PXI ブリッジが含まれる場合があります。同様に、複数の PXI ラックを PCI ブリッジ カードで接続して、複雑なATEアプリケーション用のマルチソース マイクロ波信号発生器テスト スタンドなどの非常に大規模なシステムを構築できます。
CompactPCI製品とPXI製品は互換性があり、CompactPCIシャーシとPXIシャーシのどちらでも使用できますが、別のシャーシタイプに取り付けると、一部のクロック機能やトリガー機能が利用できなくなる場合があります。例えば、CompactPCIネットワークインターフェースコントローラをPXIラックに取り付けることで、テストスタンドに追加のネットワークインターフェース機能を提供できます。逆に、CompactPCIシャーシにPXIモジュールを取り付けた場合、PXIモジュールの追加クロック機能やトリガー機能は利用できません。
PCIe Xtensionsfor Instrumentation (PXI)は、 1997 年にNational Instrumentsによって最初に導入されたモジュール式の計測プラットフォームです。PXI は、69 社のメンバーで構成される PXI Systems Alliance (PXISA) によって推進されており、スポンサー メンバーは (アルファベット順) ADLINK、 Cobham Wireless、 Keysight Technologies、 Marvin Test Solutions、 National Instruments、 Pickering Interfaces、 Teradyne です。 [ 2 ]
アライアンスのエグゼクティブメンバーには、Alfamation、Beijing Pansino Solutions Technology Co.、CHROMA ATE Inc.、GOEPEL electronic、MAC Panel、Virginia Panel Corp.が含まれます。議決権を持たない他の56の準会員組織はPXIをサポートし、製品やマーケティング資料にPXIのロゴを使用しています。[ 2 ]
ナショナルインスツルメンツとアジレントテクノロジー（現キーサイトテクノロジー）は、2006年にPXIテスト市場に参入した。
