光アドドロップマルチプレクサ

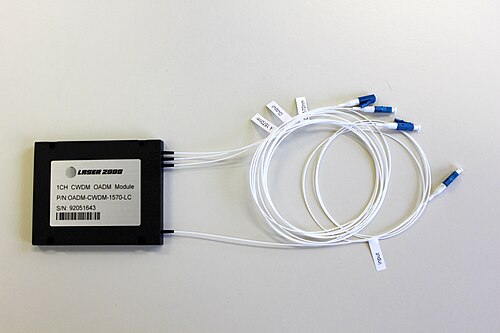

光アドドロップマルチプレクサ( OADM )は、波長分割多重(WDM) システムで使用されるデバイスで、シングルモード ファイバー(SMF)との間で異なる光チャネルを多重化してルーティングします。これは光ノードの一種で、一般に光通信ネットワークの形成と構築に使用されます。ここでの「追加」と「ドロップ」は、既存のマルチ波長 WDM 信号に 1 つ以上の新しい波長チャネルを追加したり、1 つ以上のチャネルをドロップ (削除) して、それらの信号を別のネットワーク パスに渡したりするデバイスの機能を指します。OADM は、特定の種類の光クロスコネクトであると考えられます。

従来の OADM は、光デマルチプレクサ、光マルチプレクサ、およびそれらの間の、デマルチプレクサ、マルチプレクサ、および信号を追加およびドロップするための一連のポート間のパスを再構成する方法の 3 つのステージで構成されます。デマルチプレクサは、入力ファイバー内の波長をポートに分離します。再構成は、波長をマルチプレクサまたはドロップ ポートに向けるファイバー パッチ パネルまたは光スイッチによって実行できます。マルチプレクサは、デマルチプレクサ ポートから続行される波長チャネルをアド ポートからの波長チャネルと多重化し、単一の出力ファイバーに 書き込みます。

OADM を直接通過するすべてのライトパスはカットスルー ライトパスと呼ばれ、OADM ノードで追加またはドロップされるライトパスは追加/ドロップ ライトパスと呼ばれます。中間ステージにリモートで再構成可能な光スイッチ (たとえば 1×2) を備えた OADM は、再構成可能 OADM (ROADM) と呼ばれます。この機能のない OADM は固定OADM と呼ばれます。OADM という用語は両方のタイプに適用されますが、ROADM と互換的に使用されることがよくあります。

物理的には、OADM を作成する方法はいくつかあります。薄膜フィルタ、光サーキュレータ付きファイバ ブラッグ グレーティング、自由空間グレーティング デバイス、統合型平面アレイ導波路グレーティングなど、さまざまなデマルチプレクサおよびマルチプレクサ テクノロジがあります。スイッチングまたは再構成機能は、手動ファイバ パッチ パネルから、微小電気機械システム(MEMS)、液晶、平面導波路回路の熱光学スイッチなど、さまざまなスイッチング テクノロジにまで及びます。

どちらもアド/ドロップ機能を備えていますが、OADM はアド/ドロップ マルチプレクサとは異なります。前者は波長分割多重化下のフォトニック領域で機能し、後者は暗黙的に従来のSONET/SDHネットワークで機能すると考えられています。
