Loading article…
| オクタヘドライト | |
|---|---|
| — 構造クラス — | |

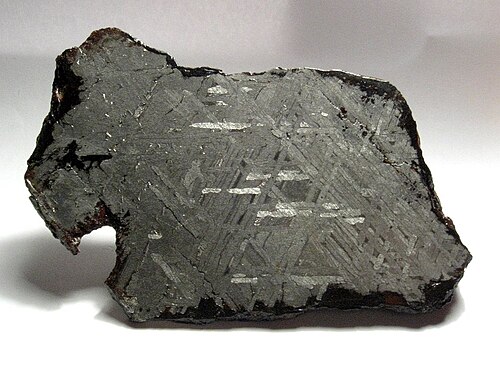

 トルカ産オクタヘドライト | |
| 構成タイプ | 鉄 |
 構造分類と化学分類の関連を示す相図。 | |

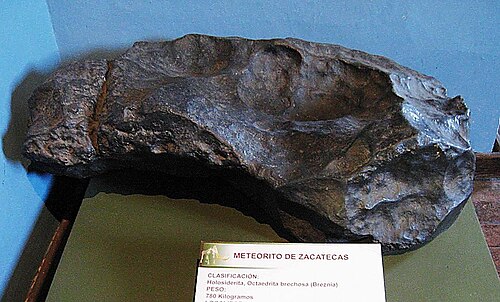

オクタヘドライトは鉄隕石の中で最も一般的な構造クラスです。この構造は、隕石の鉄に特定のニッケル濃度があり、冷却中にテーナイトからカマサイトが分離することによって生じます。
構造
オクタヘドライトは、八面体に平行な結晶構造に由来しています。向かい合う面は平行なので、八面体には 8 つの面がありますが、カマサイト プレートは 4 セットしかありません。
親小惑星の内部で長時間冷却されたため、これらの合金はミリメートルサイズの帯（約0.2 mmから5 cm）が混ざり合った状態で結晶化しました。[1]研磨して酸エッチングすると、層状のカマサイトの交差線からなる典型的なウィドマンシュテッテンパターンが見えます。
カマサイトとテーナイトの薄板の間の隙間には、プレサイトと呼ばれる細粒の混合物がよく見られます。鉄ニッケルリン化物であるシュライバーサイトは、ほとんどのニッケル鉄隕石に存在し、鉄ニッケルコバルト炭化物である コヘナイトも存在します。グラファイトとトロイライトは、数cmの大きさの丸い塊として発生します。[2]
サブグループ
オクタヘドライトは、ニッケル含有量に関連するウィドマンシュテッテンパターンのカマサイトラメラの寸法によって分類することができます。[3]
- 最も粗い八面体石、ラメラ幅 >3.3 mm、Ni 5-9%、記号 Ogg
- 粗い八面体石、薄片 1.3-3.3 mm、6.5-8.5% Ni、記号 Og
- 中型八面体石、ラメラ 0.5-1.3 mm、Ni 7-13%、記号 Om
- 微細八面体石、ラメラ0.2-0.5mm、7.5-13%Ni、記号
- 最高級オクタヘドライト、ラメラ <0.2 mm、Ni 17-18%、記号 Off
- プレサイト八面体石、カマサイト紡錘体、八面体石とアタキサイトの間の遷移構造、[4] 9-18% Ni、記号Opl
ミネラル
オクタヘドライトは、3 つの既知の二酸化チタン鉱物の 1 つであるアナターゼの旧称です。[要出典]
参照
参考文献
- ^ Goldstein, JI; Scott, ERD; Chabot, NL (2009). 「鉄隕石: 結晶化、熱履歴、母天体、起源」. Chemie der Erde – Geochemistry . 69 (4): 293–325. Bibcode :2009ChEG...69..293G. doi :10.1016/j.chemer.2009.01.002.
- ^ Vagn F. Buchwald: 鉄隕石ハンドブック。カリフォルニア大学出版局、1975年。
- ^ ジェームズ・H・シャーリー、ローズ・ホイットモア・フェアブリッジ、『惑星科学百科事典』、シュプリンガー、1997年。ISBN 978-0-412-06951-2
- ^ Geochimica et Cosmochimica Acta、第 45 巻、編。 9-12
外部リンク
- ウェブミネラル
- 隕石オーストラリア
