電気工学 において、IEC 60269は低電圧電力ヒューズの技術規格のセットです。[ 1 ]この規格は 4 巻からなり、一般要件、産業用および商業用アプリケーション用ヒューズ、住宅用アプリケーション用ヒューズ、半導体デバイス保護用ヒューズについて説明しています。IEC規格は複数の国内規格を統合し、国際貿易におけるヒューズの互換性を向上させています。IEC 規格を満たすようにテストされたさまざまな技術のすべてのヒューズは、同様の時間電流特性を持つため、設計とメンテナンスが簡素化されます。
IEC規格では、交換可能な要素をヒューズリンクと呼び、ヒューズリンクとヒューズホルダーの組み合わせをヒューズと呼ぶ。北米規格では、交換可能な要素を単にヒューズと呼ぶ。
IEC 60269 は、以前の英国、ドイツ、フランス、またはイタリアの規格に基づいて製造されたヒューズと寸法的に互換性のあるヒューズの電気的特性を統一します。[ 2 ]この規格は、各タイプのヒューズの時間電流特性を分類するアプリケーション カテゴリを識別します。アプリケーション カテゴリは 2 桁のコードです。
2番目の文字は、保護対象となる機器またはシステムの種類を示します。
IEC 60269規格に準拠して製造され、同じ用途区分（例えば、gGまたはaM）を持つヒューズは、たとえ以前の国内規格に準拠したパッケージで製造されていても、他のヒューズと同様の電気的特性、時間-電流特性、および電力損失を有します。回路の定格電圧がヒューズの定格電圧を超えない限り、同じ用途区分のヒューズは互いに交換可能です。
IEC 60269で推奨されているヒューズの試験は以下のとおりです。

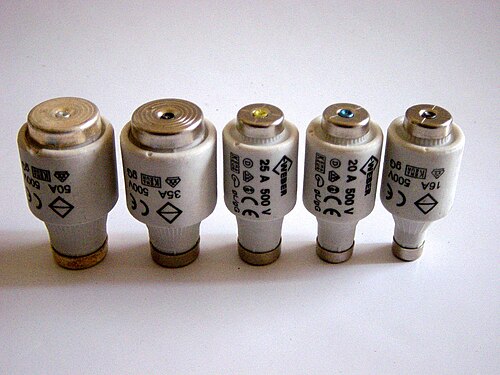

D型ヒューズカートリッジ（ドイツ語の「Dia metral abgestuftes z weiteiliges Ed isongewinde」、つまり「直径方向に段階分けされた2部構成のエジソンねじ」に由来）は、金属製のエンドキャップが付いたボトル型のセラミック製本体を持ち、ねじ込み式のヒューズホルダーで使用されます。1909年にシーメンス社によって導入されたこのヒューズは、現在では5種類の本体サイズがあり、定格は2Aから 200Aまであります （表を参照）。ただし、一般的に使用されているのはD IIとD IIIヒューズのみです。サイズは文字Dとローマ数字で表されます。定格電圧が750Vまでの高電圧タイプは 、低電圧タイプのヒューズよりもクリアランス距離が長くなっています。遮断定格は最大50kA RMSまであり、電力供給会社からの受電主保護用として使用されます。
D0型（ネオゼド）ヒューズは1967年に導入され、同じコンセプトを採用していますが、より小型の円筒形ボディになっています。2Aから 100Aまでの定格で、3種類のサイズが用意されています （表を参照）。
ヒューズホルダーは、パネルにネジで固定したり、バスバーに取り付けたり、DINレールに取り付けたりすることができます。Neozedヒューズには、遮断スイッチが内蔵されたヒューズベースも用意されています。回路をオフにした状態でヒューズを交換することで、ユーザーの安全性が向上します。これらの負荷遮断スイッチの新しいバージョンでは、ヒューズカートリッジはネジ止めではなく、スプリングクリップで固定されます。
従来のダイアゼッド型ヒューズホルダーは、導電性の金属製外殻を非導電性の磁器製カバーで覆った構造になっています。機械的なストレスがかかると、カバーが部分的に、あるいは完全に割れて、内部の導電体が露出する可能性があります。これは、ヒューズホルダーを誤って落としたり、締め付ける際に無理な力を加えたりした場合に起こり得ます。露出した金属製外殻は感電の危険性が非常に高いため、訓練を受けた担当者が細心の注意を払って直ちに交換する必要があります。
小さい方の端キャップ（ボトルの「上部」）の直径はヒューズの定格によって異なり、定格が高いほど端キャップは広くなります。ヒューズホルダーの固定部分には、（通常は色分けされた）ゲージリングがあり、一定の直径までの端キャップを取り付けることができます。そのため、ゲージリングで許容される定格よりも高い定格のヒューズを取り付けることはできません。ゲージリングのサイズは、保護対象回路の定格電流によって決まります。ゲージリングの交換は、資格のある担当者のみが行うようにしてください。
大きい方のキャップ（ボトルの底）の中央には、細いワイヤーで保持された小さなバネ仕掛けのボタンがあり、これがヒューズ切れインジケーターとして機能します。ヒューズが切れると、ワイヤーが切れてインジケーターボタンがバネの力で飛び出します。インジケーターが外れたり、位置がずれたりすることで、ヒューズが切れていることがわかります。ヒューズホルダーの取り外し可能な部分には小さな窓があり、ヒューズを取り外さずにインジケーターを点検できます。インジケーターボタンには通常、ヒューズの定格を示す色のドットが付いています（表を参照）。
D型ヒューズは、 住宅および商業施設において最大500V ACまでの回路の保護に使用され、場合によっては電動機の保護にも使用されます。一方、より新しいD0型ヒューズは、現在ヨーロッパの三相家庭用設備の最大電圧である400V用に設計されています。これが、D0型ヒューズが従来のD型ヒューズよりもコンパクトである理由の一つでもあります。最も一般的な動作クラスはgG（汎用、旧gL）ですが、他のクラスも利用可能です。gGクラスのヒューズは、定格電流の5倍で2～5秒以内に、定格電流の10倍で0.1～0.2秒以内に溶断します。
ゲージリングとヒューズインジケーターは、定格電流に応じて色分けされています。
D0システム（Dゼロと読みます）またはNEOZEDのヒューズは、DIAZEDヒューズよりも小型です。NEOZEDヒューズは3つのサイズに分けられます。
D03サイズは、このような高電流においてはNHヒューズの方が信頼性が高いことが証明されているため、ほとんど使用されません。想定される短絡電流レベルが非常に高い回路（50kA以上）では、Dヒューズは使用できず、代わりにNHヒューズが使用されます。
D01は現在ではあまり一般的ではなく、これらの電流には小型回路遮断器が代わりに使用されるのが一般的です。

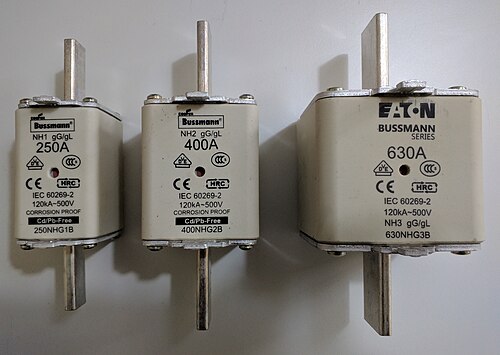

NHヒューズ[ 3 ]は、正方形または長方形の本体とブレード型の端子を備えています。これらのヒューズは、ねじ式ヒューズよりも大きく、定格電流も高く、100kAを超えます。NHヒューズは、産業プラントだけでなく、公共の電力系統、例えば変電所や配電盤、建物内の配電盤などでも広く使用されています。
NHヒューズは通電状態でも交換可能ですが、特別な訓練、専用工具、および個人用保護具が必要です。絶縁保護マットと絶縁手袋が必要になる場合もあります。負荷がかかった状態でヒューズカートリッジを引き抜くとアーク放電が発生し、保護具なしでは重傷や死亡事故につながる可能性があります。NH遮断スイッチを使用することで、カートリッジ交換の安全性が向上します。
NHヒューズは、複数の電流定格範囲で製造されています。
英国の住宅用設備では、英国規格BS 1362に準拠した直径1/4 インチ、長さ1インチ （直径6.3×長さ25.4mm ）の円筒形ヒューズが、標準的な英国13Aプラグ内部に使用されています。この規格では、セラミック製の本体と、長さ5.5mmの金属接点を持つ砂入りヒューズが規定されています。
