N2チャート

N ²チャートまたはN ²ダイアグラム(「エンツー」または「エンスクエアード」と発音) は、システム要素間の機能的または物理的なインターフェイスを表すマトリックス形式のチャートまたはダイアグラムです。機能的および物理的なインターフェイスを体系的に識別、定義、表作成、設計、および分析するために使用されます。システムインターフェイスとハードウェアおよび/またはソフトウェアインターフェイスに適用されます。^[2]

N二乗チャートは、1970年代にTRW社で働いていたシステムエンジニアのロバート・J・ラノ氏によって発明され、1977年のTRW社の内部報告書で初めて公開されました。 ^[3]

N ^{2ダイアグラムは、主に}ソフトウェア分野でデータインターフェースの開発に広く使用されています。ただし、ハードウェアインターフェースの開発にも使用できます。基本的なN ^{2チャートは図 2 に示されています。システム機能は対角線上に配置され、} N  ×  Nマトリックスの残りの四角形はインターフェースの入力と出力を表します。 ^[4]

空白がある箇所は、それぞれの機能間にインターフェイスがないことを示します。データは機能間で時計回りに流れます (たとえば、記号 F1 → F2 は、機能 F1 から機能 F2 にデータが流れることを示します)。送信されるデータは、適切な四角で定義できます。または、円と数字を使用して、データ インターフェイスを個別にリストすることもできます。フィードバックループを持つ機能間の時計回りのデータ フローは、制御ループと呼ばれる大きな円で表すことができます。重要な機能の識別は、図 3 にも示されています。ここでは、機能 F4 には、上位モジュールの他のすべての機能への多数の入力と出力があります。上位モジュールと下位モジュールの間には、機能 F7 と F8 の間にインターフェイス データの単純なフローがあります。下位モジュールでは、機能間で複雑な相互作用があります。N2 チャートは、ハードウェア コンポーネントとソフトウェア コンポーネントの機能レベルまで、順次下位レベルに分解できます。インターフェイスを介して提供する必要があるデータを定義することに加えて、N2 チャートは、競合が発生する可能性のある領域を正確に特定できます。^[4]

N ²図の「N」は、関係が示されているエンティティの数です。このN  ×  Nマトリックスでは、ユーザーは、双方向の固定されたフレームワークですべてのインターフェイスの完全な定義を生成する必要があります。ユーザーは、機能的または物理的なエンティティを対角軸に配置し、インターフェイスの入力と出力を図の残りの四角形に配置します。空白の四角形は、それぞれのエンティティ間にインターフェイスがないことを示します。データはエンティティ間で時計回りに流れます (つまり、図 4 の記号 F1 → F2 は、機能 F1 から機能 F2 に流れるデータを示し、記号 F2 → F1 はフィードバックを示します)。インターフェイスを通過するものは、適切な四角形で定義されます。

ユーザーが各エンティティを他のすべてのエンティティと比較すると、ダイアグラムは完成します。N2 ダイアグラムは、エンティティ分解の下位の各レベルで使用する必要があります。図 1 は、N ²ダイアグラム内のエンティティ間のインターフェイスの方向フローを示しています。(この場合、エンティティは関数です。)

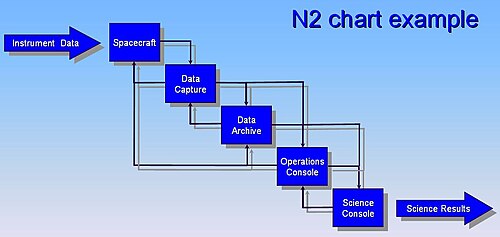

右側の例では、N は5 です。5 つの関数は対角線上にあります。矢印は関数間のデータの流れを示しています。したがって、関数 1 が関数 2 にデータを送信する場合、データ要素は関数 1 の右側のボックスに配置されます。関数 1 が他のどの関数にもデータを送信しない場合、関数 1 の右側の残りのボックスは空になります。関数 2 が関数 3 と関数 5 にデータを送信する場合、データ要素は関数 2 の右側の 1 番目と 3 番目のボックスに配置されます。いずれかの関数が前の関数にデータを送り返す場合、その関数の左側の関連するボックスにデータ要素が配置されます。対角線の両側の四角形 (隣接する四角形だけではありません) には、関数間のフローを表す適切なデータが記入されます。2 つの関数間にインターフェイスがない場合、2 つの関数間のインターフェイスを表す四角形は空白のままになります。物理インターフェイスも同様に処理され、対角線上には機能エンティティではなく物理エンティティが配置されます。

各N ²図には、少なくとも次のコンテキストおよび管理データが含まれている必要があります。

• 図が作成された日付
• 図を作成したエンジニア、組織、またはワーキンググループの名前
• 図表化される機能的または物理的エンティティの一意の 10 進数で区切られた番号
• 図表化される機能的または物理的エンティティの一意の名前

N2 図は、機能的または物理的なインターフェースを識別するだけでなく、インターフェースで競合が発生する可能性のある領域を特定して、システム統合をスムーズかつ効率的に進めるための貴重なツールです。

図 5 は、機能フロー ブロック図を補完する N2 図の情報を示しています。この図には、データ要素やトリガーがないことに注意してください。この図は、モデルのさまざまなレベルの機能間のコンテキストを示しています。

図6はセルにデータが入力されたときの図の外観の例です。^[5]
