メディアアクセスユニット

メディアアクセスユニット（MAU ）は、マルチステーションアクセスユニット（MAUまたはMSAU ）とも呼ばれ、 ケーブル配線がトークンリングネットワークとしてスタートポロジで行われている場合に、リングトポロジで複数のネットワークステーションを接続するデバイスであり 、内部配線によりステーションが論理リングに接続されます（通常はパッシブ、つまり非スイッチで管理されていませんが、管理されたトークンリングMAUはCAU（制御アクセスユニット）の形で存在します）。^[1]

パッシブ トークン リングは 1997 年頃には IBM のネットワーク製品として活躍していましたが、その後急速にスイッチド ネットワークに置き換えられました。

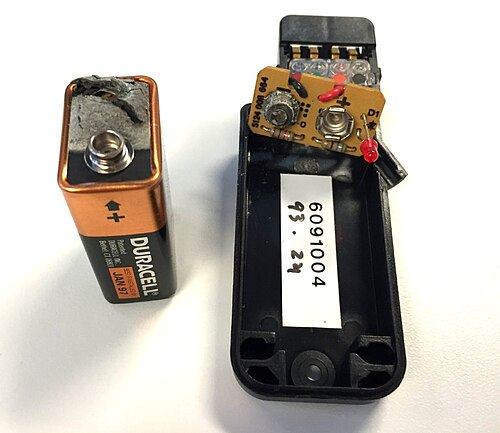

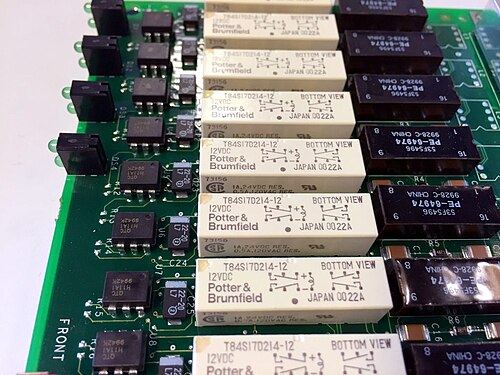

IBM が実装した (実際の) パッシブ トークン リング MAU の大部分は、電源を必要とせずに動作しました。代わりに、パッシブ MAU は、データが通過するときに自動的に調整される一連のリレーを使用しました。これは、トークン リングが切断されたポートや故障したポートを終端するためにリレーを使用するのが一般的だった理由でもあります。電源のない IBM 8228 マルチステーション アクセス ユニットでは、ユニットが移動されたためにリレーが誤った状態になった後に、特別な「セットアップ補助」ツールでリレーを再調整する必要があります。これは、9V バッテリーから電荷を送り、リレーを適切な状態に戻すことで実現されます。^[2]電源なしで MAU を動作させることの利点は、コンセントのない場所に配置できることですが、欠点は、内部リレーに過度の力がかかるたびにプライミングする必要があることです。IBM 8226 MAU には電源ジャックがありますが、これは主に LED に使用されます。ユニット内でリレーが使用されていますが、プライミングは必要ありません。^[3]

理論上、このネットワーク技術は広大な地理的領域（リング全体の円周が数キロメートル）をサポートしていました。しかし、帯域幅はすべてのステーションで共有されるため、実際にはより小さな領域にまたがる個別のネットワークはブリッジを使用して結合されていました。このブリッジネットワーク技術はすぐに高帯域幅のスイッチネットワークに置き換えられました。^[4]

マルチステーションアクセスユニットには、動作していないステーションをショートさせるためのリレーが含まれています。複数のMAUは、リングイン/リングアウトコネクタを介してより大きなリングに接続できます。^{[5] [6]}

MAU は「リング イン ア ボックス」とも呼ばれます。トークン リングのリングを構成するために使用されていたループが、このデバイスに統合されました。トークン リングでは、リング内のリンクが切断されると、ネットワーク全体がダウンしますが、MAU では、切断された回路は 1 ミリ秒以内に閉じられるため、リング上のステーションのコードを抜いても、ネットワーク全体が無効になることはありません。
