マンジューラサドルダム

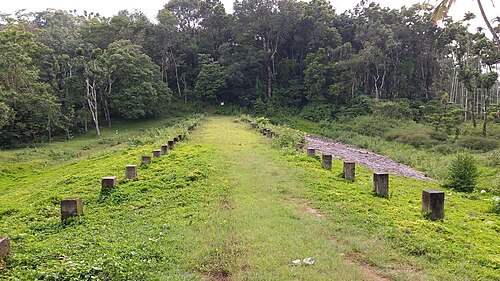

マンジョーラ サドル ダム(マラヤーラム語:മാഞ്ഞൂര തടയണ) は、 インドのケーララ州ワヤナード地区のパディンジャラタラ パンジャヤスにあるカバニ川の支流であるカラマンソードを越えて建設された土製のダムです。これは、クッティヤディ拡張計画のオールアートとして建設されたバナスラ サーガル貯水池の 6 つの鞍型ダムの 1 つです。

クッティヤディ増強計画は、バナスラサガールダムとして知られるメインダム、アースフィルダム、コンクリート重力式余水吐ダム、および6つの鞍部ダムで構成されており、a)コサニ（アースフィルダム）高さ13.8メートル（45フィート）、b)ニアコッタギリ（アースフィルダム）高さ11.0メートル（36.1フィート）、c)コッタギリ（アースフィルダム）高さ14.5メートル（48フィート）、d)クッティヤディ（コンクリートダム）高さ16.5メートル（54フィート）、e)ナヤムーラ（アースフィルダム）高さ3.5メートル（11フィート）、f)マンジュラ（アースフィルダム）高さ4.0メートル（13.1フィート）です。^[1]クッティヤディ鞍部を除くすべてのダムはアースフィルダムです。クッティヤディサドルダムはコンクリートダムです。放水路は、元の川筋の右岸にある主ダムに隣接しています。FRL / MWLの水拡散面積は12.77 km ^{2です。バナスラサガールダムの集水面積は61.44 km 2}です。^[2]

• 緯度: 11⁰38'44.3”N
• 経度:75⁰58'42.88”E
• パンチャーヤト : パディンジャラタラ
• 村: パディンジャラタラ
• 地区: ワヤナード
• 流域：カバニ川
• 川：カラマントドゥ
• ダムから川への放流: NA
• 完成年：2005年
• プロジェクト名: クッティアディ増強計画
• プロジェクトの目的: 水力発電

ダムの特徴

• ダムの種類: 均質土充填
• 分類：サドルダム
• 最大水位 (MWL) : EL 775.60 m
• 貯水池満水位 (FRL) : EL 775.60 m
• FRLでの貯蔵量: 209.25 Mm3
• 最深基礎からの高さ: 4.0メートル (13.1 フィート)
• 長さ : 74.0メートル (242.8フィート)
• 放水路：放水路なし
• 紋章レベル: NA
• 川の出口: なし
• プロジェクトの設備容量：231.75MW
• 責任者および電話番号:エグゼクティブ エンジニア、ダム安全部門第 V、Padinjarathara、PIN- 673122、電話 – 9446008415
• プロジェクト識別コード (PIC): なし
• ダム安全サブ部門アシスタントエグゼクティブエンジニア、Padinjarathara、PIN- 673122、電話- 9496004480
• マンジュラはバナスラサガール貯水池の鞍部ダムです。

クッティヤディ増強（バナスラ サーガル）貯水池の総貯水量は 209 Mm3、活貯水量は 185 Mm3 です。貯水池に貯まった水は、相互接続トンネルを通じてクッティヤディ水力発電プロジェクトの貯水池に迂回されます。流入口での迂回トンネルの敷居レベルは 750.83 m です。トンネルのサイズと形状はさまざまです。長さ 890 m の直径 2.35 m の円形ライニング トンネルから、長さ 3873 m の 2.85 m D 字型ライニングなしトンネルまでさまざまです。最大迂回量は 11.6 m3/s です。迂回された水は、クッティヤディ発電所の発電に使用されます。貯水池の FRL は 775.60 m です。ダムの最高レベルは 778.50 m です。 4つの放射状ゲートがあり、それぞれのサイズは10.97m×9.20mです。放水路の頂上レベルは767.00mです。放水路の容量は1664m3/sです。灌漑要件を放出するために、放水路構造の750.75mに1.10m×1.75mのサイズの下層レベルの出口が1つあります。^[3]
