マルチシャーシリンクアグリゲーショングループ

マルチシャーシリンクアグリゲーショングループ（MLAGまたはMC-LAG）は、構成ポートが別々のシャーシに終端するタイプのリンクアグリゲーショングループ（LAG）であり、主にシャーシの1つが故障した場合の冗長性を提供することを目的としています。リンクアグリゲーションの業界標準であるIEEE 802.1AX-2008ではMC-LAGについては言及されていませんが、使用を禁止しているわけでもありません。その実装はベンダーによって異なり、特にシャーシ間の調整プロトコルは独自仕様となっています。

LAG は、複数のイーサネットリンク上で逆多重化を行う方法であり、帯域幅を増やし、冗長性を提供します。これは、IEEE 802.1AX-2008 規格で定義されており、「リンク アグリゲーションにより、1 つ以上のリンクをまとめてリンク アグリゲーション グループを形成でき、 MACクライアントはリンク アグリゲーション グループを単一のリンクであるかのように扱うことができます。」と規定されています。 ^{[ 1 ]} このレイヤ 2 の透過性は、LAG グループ内のすべてのデバイスのポートに単一のMAC アドレスを使用することで実現されます。LAG は、静的または動的に設定できます。動的 LAG は、リンク アグリゲーション制御プロトコル(LACP)と呼ばれるピア ツー ピア プロトコルを使用して制御します。この LACP プロトコルも 802.1AX-2008 規格で定義されています。

MC-LAG は、LAG が提供する通常のリンク レベルの冗長性にノード レベルの冗長性を追加します。これにより、2 つ以上のノードが共通の LAG エンドポイントを共有できます。複数のノードは、リモート エンドに対して単一の論理 LAG を提示します。MC-LAG の実装はベンダー固有ですが、連携するシャーシは外部的には IEEE 802.1AX-2008 規格に準拠していることに注意してください。^{[ 2 ]} MC-LAG クラスタ内のノードは通信して同期し、障害発生時に自動切り替えをネゴシエートします。一部の実装では、管理者が開始する切り替えをサポートしている場合があります。

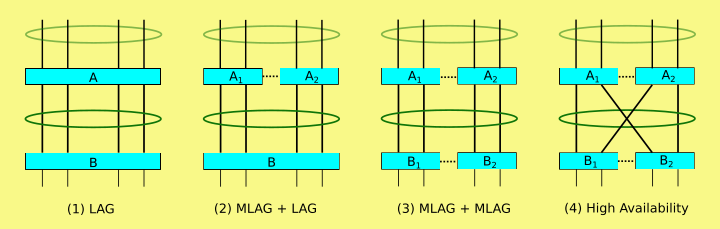

この図は4つの構成を示しています。

1. スイッチAとBはそれぞれ、4つの独立したリンク（緑色で示されている部分）を、帯域幅が4倍の単一の論理リンクにグループ化するように構成されています。標準のLACPプロトコルにより、いずれかのリンクがダウンした場合でも、トラフィックは残りの3つのリンクに分散されます。
2. _{スイッチAは、2台のシャーシ（スイッチA1}とA2 _）に置き換えられます。これらのシャーシは独自のプロトコルを使用して相互に通信し、共有LACPインスタンスを実行する単一の仮想スイッチAとして動作することができます。スイッチBは、複数のシャーシに接続されていることを認識していません。
3. _{スイッチBは、シャーシB1}とB2の₂台に置き換えられます。これらのスイッチが異なるベンダー製の場合、スイッチ間では異なる独自のプロトコルが使用される可能性があります。しかし、仮想スイッチAとBは引き続きLACPを使用して通信します。
4. 2つのリンクを交差させてX字型に構成しても、論理的には通常のLAGでリンクを交差させる場合と同様に何ら違いはありません。しかし、物理的には耐障害性が大幅に向上します。いずれかのスイッチが故障した場合、LACPはわずか数秒でパスを再構成します。帯域幅は低下するものの、すべての送信元と宛先の間にパスが存在するため、運用は継続されます。

以下の表は、MC-LAGの既知のベンダー実装の一覧です。これらはすべて独自仕様です。

リンクアグリゲーション構成は、スパニングツリープロトコルよりも優れています。なぜなら、通常の動作時には負荷をすべてのリンクに分散できるのに対し、スパニングツリープロトコルではループを防ぐために一部のリンクを無効にする必要があるからです。また、スパニングツリープロトコルでは障害からの復旧に遅延が生じる可能性があります。リンクアグリゲーションは通常、障害から迅速に復旧できます。

IEEE 802.1aq（最短経路ブリッジング）は、複雑なネットワークに使用できるMC-LAGの代替手段です。^{[ 6 ]}

TRILL（TRansparent Interconnection of Lots of Links）は、イーサネットが任意のトポロジーを使用することを可能にし、設定やユーザーの介入なしに、ダイクストラ法によるフローごとのペアワイズ負荷分散を実現します。
