M107 弾丸

M107は多くの国で使用されている155mm の高性能爆薬 弾です。破片と爆風の効果を持つ炸裂弾です。かつてはアメリカ陸軍とアメリカ海兵隊の榴弾砲の標準155mm高性能爆薬弾でしたが、アメリカ軍ではM795に取って代わられています。

M107 は、1930 年代にフランスのシュナイダー 155 mm 砲弾からモデル 1917 榴弾砲用に開発された M102 155 mm 砲弾の発展型です。

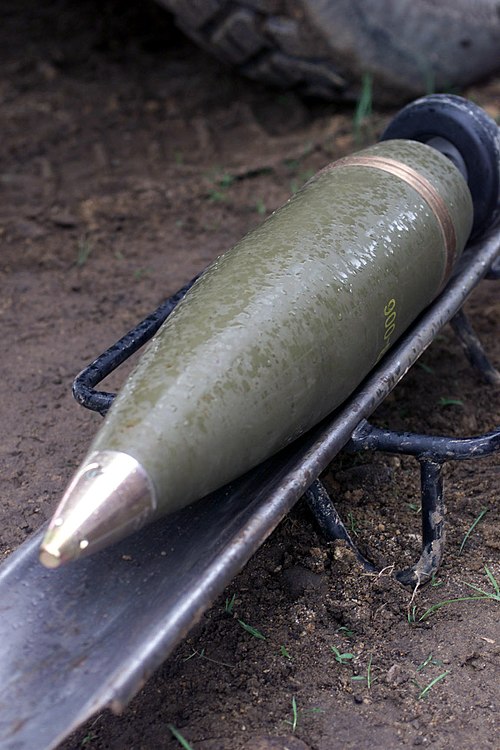

砲身は中空の鋼鉄製砲弾で構成され、内部にはオリーブドラブ色に塗装され黄色のマーキングが施された高性能爆薬（TNTまたはコンポジションB ）が収められている。 ^[1]信管アダプターが砲身にねじ込まれ、ろう付けされている。アイボルト式吊り上げプラグが信管収納部にねじ込まれており、輸送を容易にする。発射時にはプラグを取り外し、信管と交換する。完成した砲弾の重量は43.2kg（95ポンド）、長さは800mm（31インチ）で、重量の15.8%の爆薬を含む。これは別装填砲弾であり、推進薬バッグまたはモジュラー砲弾装填システム（MACS）の爆薬が別々に装填される。

M107は10マイル（16 km）以上射程があり、爆発すると約1,950個の破片が発生します。

M107 は 1958 年に使用が承認され、1959 年から陸軍に配備されました。その代替として計画されているのは M795 で、その製造は 1999 年に開始されました。

M198榴弾砲は、 M4A2「ホワイト バッグ」推進剤を使用して、M107 を最大 18.5 km (11.5 マイル) まで発射できます。ベース ブリードと新しい空気力学を備えた改良型 M107 弾は、この射程を約 32 km (20 マイル) まで延長できます。

より現代的な高性能爆薬弾と比べると、比較的性能が劣る（ジェーンズ誌は「重量に対する装薬量の比率が中途半端」、「空力形状が洗練されていない」、「破片が不規則」と表現している）にもかかわらず、低コスト、高可用性、より現代的な設計よりも危険領域が小さいことから、特に訓練演習では多くの国で使用され続けている。また、効果が限られているため、平和支援活動でも有用な選択肢となっている。

M107 は複数の国で製造されており、充填物や充填方法、その他の詳細が異なる場合もあり、国名が付けられています。たとえば、英国の要件に従って製造されたものは M107 ではなく L21 と指定され、ドイツのものは DM21 と指定されています。

1970年代までに、M107は時代遅れの設計となり、^[2]ヨーロッパの軍隊の中には、軍備をL15などの近代的な設計に置き換え始めたところもあった。しかし、M107は安価で、殺傷力が低いため、平時の安全地帯が狭かったため、訓練目的で維持された。これは、ヨーロッパの訓練場が狭いことを考慮すると重要な考慮事項であった。

• 最大範囲:
  • M114/M114A1牽引榴弾砲のM1/M1A1砲からチャージ7を発射した。
  • チャージ7を搭載したM109自走榴弾砲のM126/M126A1砲から発射された。
    • 14,600メートル（47,900フィート）
  • M109A1のM185砲から発射 - チャージ8を搭載したM109A4榴弾砲
  • チャージ8を搭載したM198牽引榴弾砲のM119砲から発射された。
    • 18,100メートル（59,400フィート）
  • M109A5およびM109A6榴弾砲のM284砲からチャージ8Sを発射した。
    • 24,000メートル（79,000フィート）
• 発射時の重量: 43.2 キログラム (95 ポンド)
• 爆発物の内容: TNT 6.86 キログラム (15.1 ポンド)
• 長さ（信管を除く）：605.3 mm（23.83インチ）
• 本体直径: 154.71 mm (6.091 インチ)
• 駆動バンド直径: 157.98 mm (6.220 インチ)
• 信管（追加料金あり）：
  • PD M51A5、M728 ファミリー、M557、M572、M739、M564、M577、M582、M732
• 信管（追加料金なし）:
  • M728
• 製造元: American Ordnance LLC & Scranton Army Ammunition Plant ^[3]
