Linux DM マルチパス

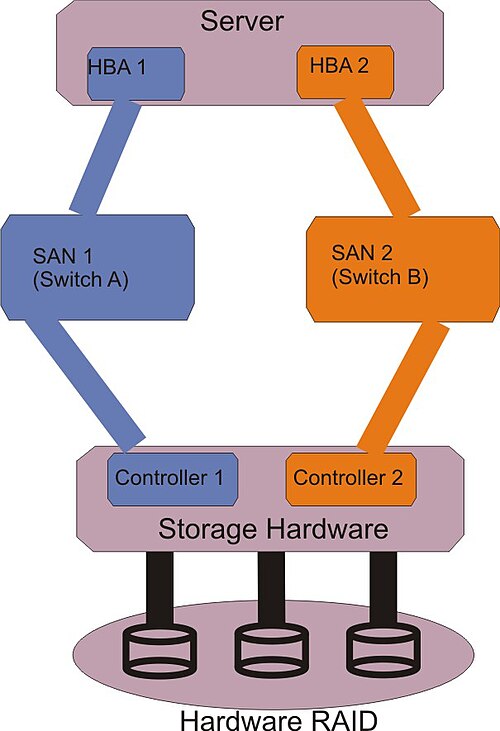

デバイス マッパー マルチパス入力出力( DM-MPIO ) またはDM-マルチパスは、ブロック デバイスに対してLinux内のマルチパス I/O を使用することで、入出力(I/O) フェイルオーバーと負荷分散を提供します。^{[ 1 ] [ 2 ] [ 3 ]}デバイス マッパーを利用することで、デーモンはホスト側のロジックを提供し、冗長ネットワークの複数のパスを使用して、ホスト サーバーとブロック レベル デバイス間の継続的な可用性と高帯域幅の接続を提供します。 ^{[ 4 ]} DM-MPIO は、パス障害が発生した場合にブロック I/O を代替パスに再ルーティングします。DM-MPIO は、ファイバーチャネル(FC)およびiSCSI SAN環境で一般的に使用されるすべての利用可能なパス間で I/O 負荷を分散することもできます。 ^{[ 5 ]} DM-MPIO はデバイス マッパーに基づいています。 ^{[ 6 ]}デバイスマッパーは、1 つのブロック デバイスを別のブロック デバイスにマッピングする基本的なフレームワークを提供します。multipathd

他のオペレーティングシステムやマルチパスソリューションが存在するデータセンターでLinux DM-MPIOを使用する場合、パス管理の主要コンポーネントを考慮する必要があります。

• 負荷分散—ワークロードは利用可能なハードウェアコンポーネント全体に分散されます。 目標： I/O完了時間の短縮、スループットの最大化、およびリソースの最適化。
• パスのフェイルオーバーとリカバリ— 1つ以上のパスが利用できなくなった場合に、冗長なI/Oチャネルを使用してアプリケーションの読み取りと書き込みをリダイレクトします。

DM-MPIOは、Joe Thornberによって作成されたパッチセットとして始まり、後にRed HatのAlasdair G Kergonによってメンテナンスされました。2005年6月17日にリリースされたカーネルバージョン2.6.12でメインラインLinuxに組み込まれました。^{[ 7 ]}

LinuxにおけるDM-MPIOは、カーネルコンポーネントとユーザー空間コンポーネントから構成される。

• カーネル –デバイスマッパー– ブロックデバイスのレイヤリングメカニズムを提供するブロックサブシステム。
  • dm-multipath–マルチパスデバイスマッパーターゲットを実装するカーネルモジュール。
• ユーザー空間 – multipath-tools – は、デバイスマッパーのマルチパスモジュールに何をすべきかを指示することで、マルチパスデバイスを管理するためのツールを提供します。ツールは以下の要素で構成されます。
  • マルチパス: システム内をスキャンしてマルチパスデバイスを検出し、それらを組み立てて、デバイスマッパーのマップを更新します。^{[ 5 ]}
  • Multipathd: マップイベントを待機し、その後マルチパスを実行してパスを監視するデーモン。パスに障害が発生すると、そのパスを失敗としてマークします。フェイルバックポリシーによっては、パスを再アクティブ化できます。^{[ 5 ]}
  • Devmap-name: udevに対して、devmap 用の意味のあるデバイス名を提供します。^{[ 5 ]}
  • Kpartx: 線形devmapをデバイスパーティションにマッピングして、マルチパスマップをパーティション化できるようにします。^{[ 5 ]}
  • Multipath.conf:マルチパスデーモンの設定ファイル。multipathd の組み込み設定テーブルを上書きするために使用されます。

• HBA:ホストバスアダプタは、ファイバーチャネルデバイスの入出力（I/O）ホストバスと基盤となるファイバーチャネルネットワーク間の物理インターフェースを提供します。^{[ 9 ]}
• パス：サーバーからHBAを経由して特定のLUNへの接続。
• DMパス状態：デバイスマッパーから見たパス状態。可能な状態は2つのみです。
  • アクティブ：このパスを介して送信された最後のI/O操作が正常に完了しました。パスの準備完了状態に相当します。
  • 失敗：このパスを介して送信された最後のI/O操作が正常に完了しませんでした。パス障害状態に相当します。
• フェイルオーバー：パスが障害状態にあると判断された場合、準備完了状態のパスがアクティブになります。^{[ 10 ]}
• フェイルバック: 失敗したパスが再びアクティブになったと判断された場合、multipathd はフェイルバック ポリシーで決定されたパスにフェイルバックすることを選択する場合があります。^{[ 11 ]}
• フェイルバックポリシー：multipath.conf設定ファイルで設定されている4つのオプション。
  • 即時：最優先パスに即座にフェイルバックします。
  • 手動：障害が発生したパスは監視されないため、フェイルバックするにはユーザーによる介入が必要です。
  • フォローオーバー（クラスタの場合）：パスグループの最初のパスがアクティブになった場合にのみ、自動フェイルバックを実行します。これにより、別のノードがフェイルオーバーを要求した際に、ノードが自動的にフェイルバックするのを防ぎます。
  • 秒数：指定された秒数だけ待機してI/Oが安定するまで待ち、その後、最も優先度の高いパスにフェイルバックします。
• アクティブ/アクティブ: 2 つのストレージコントローラを持つシステムでは、各コントローラが I/O を処理できます。^{[ 12 ]}
• アクティブ/パッシブ: 2 つのストレージコントローラを持つシステムでは、一度に 1 つのコントローラのみが I/O を処理でき、もう 1 つのコントローラ (パッシブ) はスタンバイ モードになります。^{[ 12 ]}
• LUN: SCSI論理ユニット番号
• WWID（Worldwide Identifier）は、マルチパスデバイスを識別するための識別子であり、世界的に一意で不変であることが保証されています。
