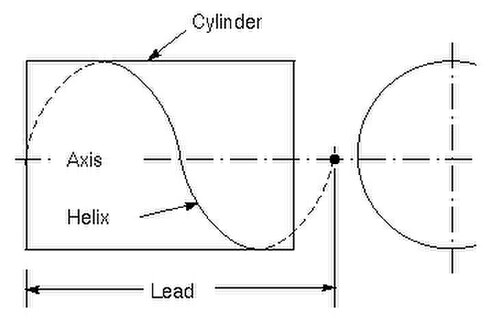

リードとは、らせんまたはねじが1回転（360°）する間の軸方向の進み方です。 [1]ねじ山のリードとは、1回転あたりの軸方向の移動量です。[2]
ピッチは、らせんまたはねじの隣接するねじ山間の軸方向距離として定義されます。長さに沿って 1 本のらせんねじを持つ「単条」ねじと呼ばれるほとんどのねじでは、リードとピッチは等しくなります。異なるのは、複数のねじ山が絡み合っている「多条」ねじだけです。これらのねじでは、リードはピッチに「条」の数を掛けたものに等しくなります。

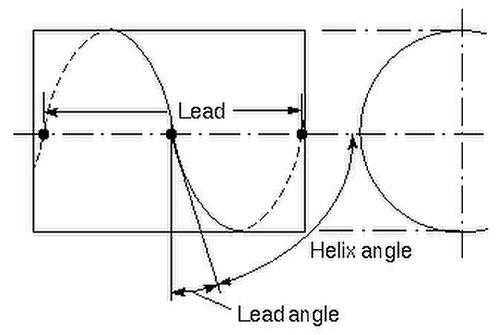

リード角は、螺旋と回転面の間の角度です。リード角は螺旋角の補角であり、ウォームやホブで便宜上使用されます。特に指定がない限り、標準ピッチ直径にあるものとみなされます。
リード角は次のように表すことができます。
どこ
- lはらせんのリードである
- d mはらせんの平均直径である
アメリカの文献では、リード角を表すためにλが使われています。 [3]
ヨーロッパの文献では、Υ（ギリシャ文字のガンマ）が使われることもあります。
参照
注記
- ^ ギア命名法、記号による用語の定義。アメリカギア製造者協会。p. 72。ISBN 1-55589-846-7。OCLC 65562739。ANSI/AGMA 1012-G05。
- ^ 「スレッド形式の用語」。2008年12月22日閲覧。
- ^ Juvinall & Marshek. 機械部品設計の基礎. John Wiley & Sons Asia: 2006. 391 ページ。
