インテルエジソン

インテルエジソン
開発者	インテルコーポレーション
タイプ	コンピュータオンモジュール
発売日	2014年第3四半期
製造中止	2017年6月19日
CPU	Atom 2コア (Silvermont) @ 500 MHz
メモリ	(LPDDR3 1GB)
ストレージ	4GB EMMC
Webサイト	ソフトウェア.intel.com/en-us/iot/hardware/edison

Intel Edisonは、ウェアラブルデバイス^[2]やIoTデバイスの開発システムとしてIntelが提供したコンピュータ・オン・モジュールです。当初このシステムはSDカードと同じサイズと形状で、 BluetoothとWi-Fiを介して通信する400MHzのデュアルコア Intel Quark x86 ^[3]CPUを搭載すると発表されました。 [ ^4]^[5]その後の発表ではCPUが500MHzのSilvermontデュアルコアIntel Atom CPUに変更され、^{[6] 2014年9月に}IDFでEdisonの2番目のバージョンが発表されました。これは標準的なSDカードよりも大きくて厚いものでした。^[7]^[8]^[9]

この委員会は2017年6月19日に廃止された。^[1]

最初のバージョン

その発売は2014年1月のCESで発表された。^[2]インテルCEOのブライアン・クルザニッチは、インテルEdisonを使用して作成されたベビーモニタリングシステム（Nursery2.0）のデモを披露した。^[10]また、インテルEdisonでWolfram言語とMathematicaが利用可能になり、 ^[11]^[12]デバイスでLinuxが実行できるようになることも発表した。^[13]

第二バージョン

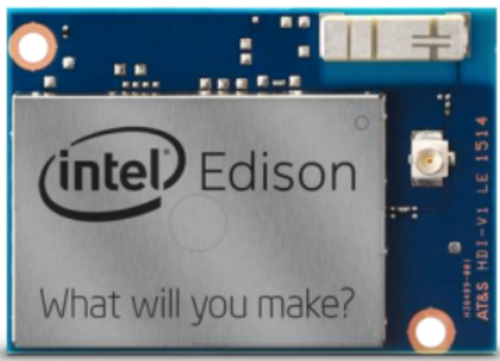

2014年3月、IntelはIntel Edisonプロジェクトの変更を発表し、2番目のバージョンのボードが2014年9月に発表されました。寸法は35.5 x 25 x 3.9 mmで、両面にコンポーネントがあります。ボードのメインSoCは22 nm Intel Atom "Tangier"（Z34XX）で、500 MHzで動作する2つのAtom Silvermontコアと100 MHzで動作する1つのIntel Quarkコア（ RTOS ViperOSの実行用）が含まれています。SoCには1 GBのRAMがパッケージに統合されています。ボードには4 GBのeMMCフラッシュ、Wi-Fi、Bluetooth 4、USBコントローラーもあります。ボードには、USB、 SD、UART、GPIOを備えた70ピン高密度コネクタ（Hirose DF40）があります。デバイスの価格は約50米ドルです。^[14]Arduino IDE、Eclipse（C、C++、Python）、Intel XDK（NodeJS、HTML5 ）の開発サポートを備えたYocto Linuxを実行します。

インターフェースコネクタ

Intel Edisonのコネクタは、Hirose 70ピンDF40シリーズ「ヘッダー」コネクタです。(Hirose部品番号: DF40C-70DP-0.4V(51))。多くの信号(USB、GPIO、SPI、I²C、PWMなど)をエクスポートします。

拡張ボード上の嵌合ヒロセコネクタは「レセプタクル」コネクタであり、3 つの異なる高さ (1.5 mm、2.0 mm、3.0 mm) で利用できます。

開発ボード

Arduinoボード

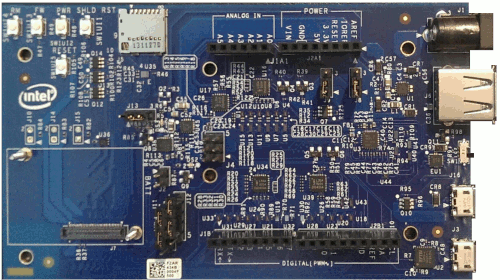

Intel は、Intel Edison モジュールを受け入れる Arduino Uno 互換ボード (6 個ではなく 4 個の PWM ピンのみ) をリリースしました。新しいリビジョンには 6 個の PWM ピンがあります。

ボードI/O機能:

20 個のデジタル入力/出力ピン（PWM 出力用 6 ピンを含む）
6つのアナログ入力
1 UART (受信/送信)
1 つの I²C
1 ICSP (インシステムプログラミング) 6ピンヘッダー (SPI)
マイクロ USB デバイスコネクタまたは (機械式スイッチ経由) 専用の標準サイズ USB ホストタイプ A コネクタ
マイクロ USB デバイス (UART に接続)
SDカードコネクタ
DC電源ジャック（7～15VDC入力）

Intel ブレークアウトボード

Intel は、Intel Edison モジュールの 2 倍の面積を持ち、オープンソースのハードウェアとソフトウェアを使用したプロトタイプ作成用に設計されたブレークアウトボードをリリースしました。

Edisonモジュールのネイティブ1.8 VI/Oを公開します
0.1インチグリッドのI/Oスルーホールはんだ付けポイントアレイ
USB Micro Type-AB コネクタ付き USB OTG
USB OTG電源スイッチ
バッテリー充電器
USB Microを使用したUSBからデバイスへのUARTブリッジ
タイプBコネクタ
DC電源ジャック（7V～15V）DC入力

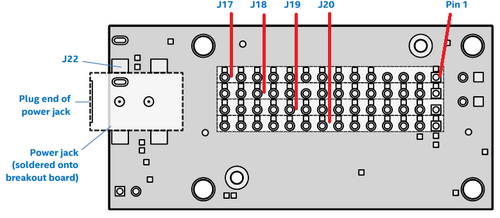

以下の表は、Edison モジュールから 4 つのブレークアウトコネクタ (J17 ～ J20) にルーティングされる信号を示しています。以下の図は、各コネクタの位置を示しています。

モデュロウォボード

2015年10月、Modulowo ^[15]はIntel Edison向け開発キットModulowo Explore Eに関する情報を公開しました。^[16]開発ボードを使用すると、新しいソリューションを迅速に試作および設計したり、センサー、コントローラーライト、モータードライバー、GPSモジュール、通信モジュールなどを追加したりすることができます。

参照

インテルガリレオ
