8288 のピン配置

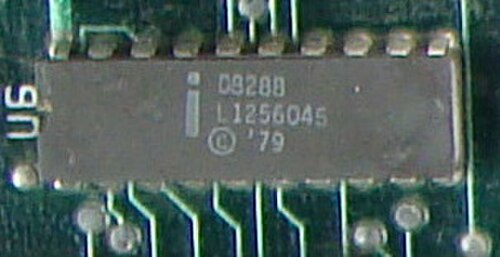

Intel 8288は、 Intel 8086 / 8087 / 8088 / 8089用に設計されたバスコントローラです。チップは20ピンDIPパッケージで提供されます。8086（および8088）は最大モードで動作するため、主にマルチプロセッサ動作またはコプロセッサとの連携用に構成されています。必要な制御信号は8288によって生成されます。IBM PC、XTおよびそのクローンで使用されました。 [1] IBM PC ATでは後継のIntel 82288が使用されました。
制御ラインのピン割り当てと機能
バリエーション
Intel 8288とI8288（産業用）バージョンは、それぞれ100個単位で14.30ドルと33.75ドルで販売された。[2] [3]販売されていた82C88 CMOSバージョンは、沖電子工業株式会社 に外注された。[4] Intel 82C88のパッケージバージョンは、1985年第4四半期に 20ピンPLCCでサンプル出荷された。[5]
参考文献
- ^ 「オリジナルのIBM PCのマザーボードの構造」tu-chemnitz.de。2014年6月6日時点のオリジナルよりアーカイブ。2022年7月5日閲覧。
- ^ 8086 ファミリ: 概念と現実、Intel Preview Special Issue: 16 ビット ソリューション、Intel Corporation、1980 年 5 月/6 月、19 ページ
- ^ 8086 産業環境で使用可能、Intel Preview Special Issue: 16-Bit Solutions、Intel Corporation、1980 年 5 月/6 月、29 ページ
- ^ Intel Corporation、「NewsBit: Intel が数種の製品の CMOS バージョンで Oki のライセンスを取得」、Solutions、1984 年 7 月/8 月、1 ページ。
- ^ アシュボーン、ジム、「高度なパッケージング：少しの努力で大きな成果が得られる」、インテル コーポレーション、ソリューション、1986 年 1 月/2 月、2 ページ
外部リンク
- 8288 バスコントローラ データシート
