英国規格パイプ

英国規格パイプ( BSP ) は、外ねじ (雄ねじ) と内ねじ (雌ねじ) をかみ合わせることでパイプと継手を相互接続して密閉するために国際的に採用されているねじ山の技術規格のセットです。NPTおよび関連ねじが使用されている北米を除き、配管およびパイプ継手の標準として採用されています。

スレッドには 2 つの種類があります。

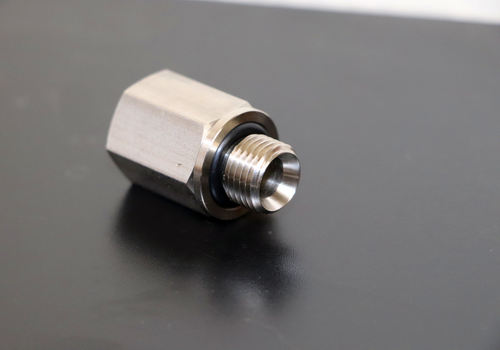

• 平行（ストレート）ねじ、英国規格管用平行ねじ（BSPP ; 元々は^[1] 英国規格管継手ねじ/ BSPFおよび英国規格管用機械ねじ/ BSPMとしても知られていた）、一定の直径を持ち、文字Gで示される。
• テーパねじ、英国規格管用テーパねじ( BSPT ) は、ねじの長さに沿って直径が増加または減少します。文字Rで示されます。

これらは 2 種類のジョイントに組み合わせることができます。

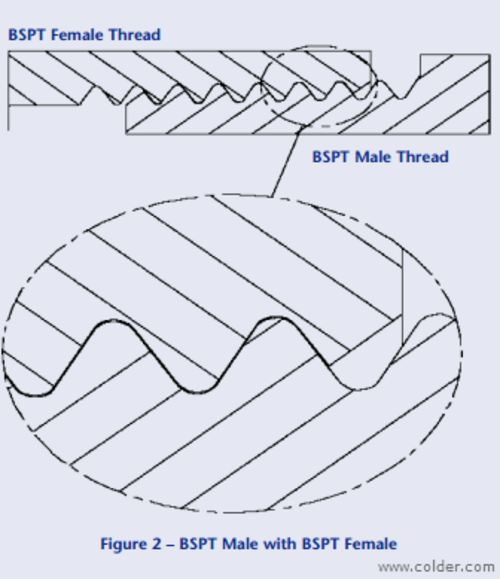

接合ねじ

2 つのねじ山をかみ合わせることで圧力が保たれる管用ねじです。必ずテーパー雄ねじを使用しますが、平行ねじまたはテーパー雌ねじを使用することもできます。(ヨーロッパでは、テーパー雌管用ねじは一般的に使用されていません。)

長ねじ

これらは、バックナットを締め付けて、雄ねじの端面とソケットまたはニップル面の間で柔らかい材料 (O リング シールやワッシャーなど) を圧縮することにより、圧力密閉ジョイントを実現する場合に使用される平行パイプねじです。

ねじの形状は英国規格ウィットワース規格に準拠しています。

• 側面間の角度が 55° である対称 V ねじ (軸方向で測定)
• この鋭いVの6分の1は上部と下部で切り取られています
• ねじ山は、山頂と谷底で等しく丸みを帯びており、側面に接する円弧で終わっており、r ≈ 0.1373 Pである。
• したがって、ねじ山の理論的な深さは公称ピッチの0.6403倍h≈0.6403Pとなる。

少なくとも41のねじサイズが定義されており、範囲は¹ ⁄ ₁₆から18ですが、これらのうちISO 7に含まれるのは15のみ、ISO 228に含まれるのは24のみです。^{[3] [4] [5] [6]} サイズ番号は、もともとねじが適用される鋼管の内径（インチで測定）に基づいていましたが、現代のパイプは材料を節約するために薄い壁を使用する傾向があり、そのため内径はこの公称サイズよりも大きくなっています。現代の標準メートル法では、これは単にサイズ番号であり、記載されている直径サイズは外ねじの主要な外径です。テーパーねじの場合、これはねじの小さい端からの「ゲージ長さ」（プラス/マイナス1ねじピッチ）における直径です。テーパーは1:16で、端からの距離が16測定単位増加するごとに、直径が1測定単位増加することを意味します。

これらの標準パイプねじは、正式には次のブロックの順序で参照されます。

• パイプねじという言葉、
• 規格の文書番号（例：ISO 7またはEN 10226）
• パイプねじの種類の記号:
  • G、外部および内部平行（ISO 228）
  • R、外テーパー（ISO 7）
  • Rp、内部平行（ISO 7/1）
  • Rc、内部テーパー（ISO 7）
  • Rs、外部並列
• ねじサイズ

ねじは通常右ねじです。左ねじの場合は、文字LHが付加されます。

例: パイプねじ EN 10226 Rp 2+1 ⁄ 2

GとRの使用用語はドイツに由来します ( G はgasの略で、もともとガス管で使用するために設計されたもの。Rはrohrの略で、パイプを意味します)。

ねじ山に圧力密閉ジョイントが作られる標準ISO 7 パイプねじは、次の部分で構成されます。

• ISO 7-1:1994 寸法、許容差および指定
• ISO 7-2:2000 限界ゲージによる検証

標準ISO 228 - ねじ山に圧力密閉ジョイントが作られていないパイプねじは、次の部分で構成されます。

• ISO 228-1:2000 寸法、許容差および指定
• ISO 228-2:1987 限界ゲージによる検証
