IBM 2780およびIBM 3780 は、電話回線を介してリモート ジョブ エントリ(RJE) やその他のバッチ機能を実行するためにIBMが開発したデバイスです。これらは、バイナリ同期通信(BSC または Bisync)を介してメインフレームと通信し、同期送受信(STR)を使用する古い端末に取って代わりました。さらに、IBM は、1130、360 / 20、2922、360 / 20 以外の System/360、System /370、およびSystem/3用のワークステーション プログラムも開発しました。
2780 データ伝送端末
2780データ伝送端末は1967年に初めて出荷されました。[1] 構成は次のとおりです。
- IBM 1443 [2]に似たライン プリンタで、1分間に最大240行（lpm）の印刷が可能。非常に制限された文字セットを使用すると300行/分で印刷できる。
- IBM 1442に似たカード リーダー/パンチ ユニット。1分あたり最大 400 枚のカードを読み取り、1 分あたり最大 355 枚のカードをパンチできます。
- 通信回線を介して受信または送信されるデータを格納するライン バッファー。
- 通信回線上のデータの流れを制御するバイナリ同期アダプタ。
2780 は、ローカル (オフライン) カードによる印刷操作が可能です。
4つのモデルがあります: [3]
- モデル 1:パンチ カードを読み取ってデータをリモートホスト コンピュータに送信し、ホストから送信されたデータを受信して印刷できます。
- モデル 2: モデル 1 と同じですが、ホストから受信したカード データをパンチする機能が追加されています。
- モデル 3: ホストから受信したデータのみを印刷できますが、ホストにデータを送信することはできません。
- モデル 4: カード データの読み取りとパンチは可能ですが、印刷機能はありません。
2780 は、1200、2000、2400、または 4800 ビット/秒の速度で専用の通信回線を使用します。これは半二重デバイスですが、スループットをいくらか向上させれば全二重回線を使用することもできます。トランスコード(6 ビット コード)、8 ビットEBCDIC、または 7 ビットASCIIで通信できます。
2770 データ通信システム
1969年に発表された2770は、「利用可能な入出力デバイスの多様性において他のすべてのIBM端末を上回ると言われました。」[4] 2770はミネソタ州ロチェスターのIBMゼネラル・プロダクツ・ディビジョン（GPD）によって開発されました。[5]
キーボード付きのデスクトップ端末が標準装備されています。プリンタとその他のデバイス（任意の2台を任意の組み合わせで）を2772多目的制御ユニットに接続できます。[6] 可能なデバイスは次のとおりです。[7]
- 50 磁気データ刻印機
- 545 カードパンチ モデル 3 (非印刷) またはモデル 4 (印刷)
- 1017紙テープリーダー
- 1018紙テープパンチ
- 1053 プリンター モデル 1
- 1255 磁気文字リーダー モデル 1、2、または 3
- 2203 プリンターモデル A1 または A2
- 2213 プリンター モデル 1 または 2
- 2265ディスプレイステーション モデル 2
- 2502 カードリーダー モデル A1 または A2
- 5496 データレコーダー

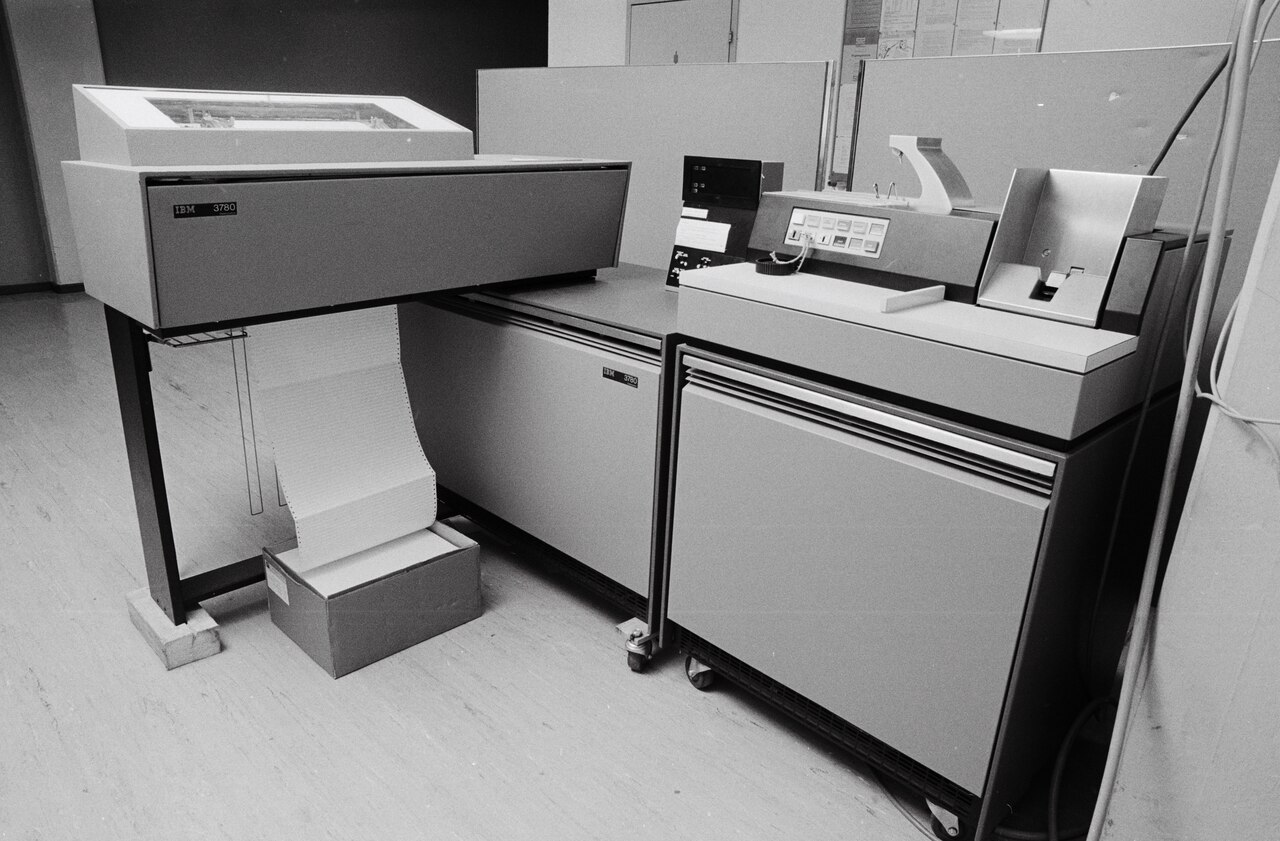

3780 データ通信端末
1972年5月、IBMは2780の強化版であるIBM 3780を発表しました。 [8] 3780はIBMのデータ処理部門（DPD）によって開発されました。[9] オプションでカードパンチを備えたモデルが1つあります。
3780 ではトランスコードのサポートが廃止され、いくつかのパフォーマンス強化が組み込まれています。ランレングス符号化を使用したデータ内の空白フィールドの圧縮をサポートしています。デバイス間でデータをインターリーブする機能を提供し、ダブルバッファリングを導入し、送信前待機確認 (WACK) と一時テキスト遅延 (TTD) バイナリ同期制御文字のサポートを追加しました。[10]
- 内蔵パンチカードユニットは毎分600枚のカード読み取りが可能です。
- 内蔵プリンタの印刷速度は、文字セット（63、52、または39文字）に応じて毎分300、350、または425行と評価されています。[11]
- 3781 カード パンチはオプション機能です。1 秒あたり 160 列をパンチします。80 列すべてをパンチする場合は 1 分あたり 91 枚のカードをパンチします。
IBM 2780と3780は、後にパーソナルコンピュータを含む様々な機器でエミュレートされました。注目すべき初期のエミュレーションは、 1970年代後半にDigital Equipment Corporationが開発したDN60です。 [12]
3770 データ通信システム
1974年にIBMデータ処理部門（DPD）は3780の後継機として3770データ通信システムを提供しました。これは構成に応じてSDLC、BSC、BSCマルチリービング[13] 、およびSNAをサポートしていました。 [14] 3770はデスクコンソールスタイルの端末ファミリーで、さまざまなキーボードとプリンターの組み合わせ、およびI/O機器の接続と通信機能を備えています。
端末はデスクに組み込まれており、以下のモデルがあります。[15]
- 3771 通信端末 (オプションのカード リーダー、オプションのカード パンチ、ワイヤ マトリックス プリンタ) モデル 1 (40 cps プリンタ)、2 (80 cps プリンタ)、および 3 (120 cps プリンタ)。
- 3773 通信端末 (ディスケット、ワイヤ マトリックス プリンタ) モデル 1 (40 cps プリンタ)、2 (80 cps プリンタ)、および 3 (120 cps プリンタ)。各モデルには、いくつかのプログラミング機能が追加された P バージョンがあります。
- 3774 通信端末 (オプションのカード リーダー、オプションのカード パンチ、オプションのベルト プリンター、ワイヤ マトリックス プリンター) モデル 1 (80 cps プリンター)、および 2 (120 cps プリンター)。各モデルには、プログラミング機能、480 文字のディスプレイ、および取り外し不可能なディスケットを追加した P バージョンがあります。
- 3775 通信端末 (オプションのカード リーダー、オプションのカード パンチ、オプションのディスケット、ベルト プリンター) モデル 1 (120 lpm プリンター)。モデル P1 には、いくつかのプログラミング機能、480 文字のディスプレイ、および取り外し不可能なディスケットが追加されています。
- 3776 通信端末 (オプションのカード リーダー、オプションのカード パンチ、オプションのディスケット、ベルト プリンター) モデル 1 (300 lpm プリンター) および 2 (400 lpm プリンター)。モデル 3 および 4 は、モデル 1 および 2 と同様です。
- 3777 通信端末 (オプションのカード リーダー、オプションのディスケット、トレイン プリンター) モデル 1 (文字セットに応じて最大 1000 lpm のプリンター)。モデル 2 ではオプションのカード パンチが追加され、モデル 3 ではオプションの磁気テープ ドライブが追加され、モデル 4 ではトレイン プリンターが IBM 3262 と呼ばれる低速モデルに置き換えられます。モデル 4 では、オプションで 2 台目の 3262 も使用できます。
3770 端末には次の I/O デバイスを接続できます。
- IBM 2502 カード リーダー: モデル A1 (最大 150 枚/分)、A2 (最大 300 枚/分)、または A3 (最大 400 枚/分)
- IBM 3203 プリンター モデル 3: 48 文字セットを使用した 1000 LPM
- IBM 3501 カード リーダー: 1 分あたり最大 50 枚のカードを処理できるデスクトップ ユニット
- IBM 3521 カードパンチ: 1 分あたり最大 50 枚のカード
- IBM 3782 カード接続ユニット。2502 または 3521 を 3777 以外の任意の端末に接続できます。
- IBM 3784 ライン プリンターは、3774 に 2 番目のプリンターとして接続できます。最大 155 LPM、48 文字セットの印刷ベルト。
ワークステーションプログラム
IBMは、ワークステーションプログラムをシステムソフトウェアとともに配布しています。
- オペレーティングシステム
- アタッチド サポート プロセッサ(ASP)
- ヒューストン自動スプール優先度(HASP および HASP II)
- オペレーティングシステム/仮想ストレージ 1 ( OS/VS1 )
- オペレーティング システム/仮想ストレージ 2 ( OS/VS2 MVS ) リリース 2 から 3.8
- MVS/SP バージョン 1 からz/OSまでの MVS バージョン
- 優先出力ライター、実行プロセッサ、入力リーダー ( POWER )
- リモートスプーリング通信サブシステム(RSCS)
OS/360のRJEワークステーションプログラムを除き、これらのプログラムはマルチリービングと呼ばれるBSCのバリエーションを使用します。[13]さらに、IBMはBSCを使用したワークステーションプログラムを別途提供しています。システムネットワークアーキテクチャー（SNA）とTCP/IP。
これらすべてのプロトコルをサポートするワークステーション プログラムは、IBM およびサードパーティ ベンダーから提供されています。
- 2770/3770
- 2780/3780
- マルチリービング
- ネットワークジョブエントリ (NJE)
- OS/360 RJE [16]
- SNAA の
- プロトコル
